AutoCAD Mechanical : Layer in Papierbereich werden nicht angezeigt
Angelika Hädrich am 06.03.2006 um 08:57 Uhr (0)
Hi,wenn Du die Layer Konstruktionslinie, Mittellinie und Bemaßung meinst - sind dann aber 3 Die sind im Ansichtsfenster gefroren!Mach mal im Layout Dein Ansichtsfenster aktiv, dann wirst Du es auch sehen - siehe AnhangGruß Angelika------------------Lieber Fehler riskieren als Initiative verhindern. (Reinhard Mohn)Bitte Supportangaben eintragen, warum siehst du hierWie sprechen Menschen mit Menschen? Aneinander vorbei! (Kurt Tucholsky)
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : Detail-Werkzeug aktuallisiert fehlerhaft
Angelika Hädrich am 14.12.2006 um 14:26 Uhr (0)
Hallo Petra,ich weiß jetzt noch nicht so richtig , was sich ändert?Es geht um den Befehl AMDETAIL?Wo ist das Detail - Modell oder Layout?Ändert Ihr am Modell und die Änderung am Detail soll mitgeführt werden oder "verschiebt" Ihr das Detail?Gruß Angelika------------------Lieber Fehler riskieren als Initiative verhindern. (Reinhard Mohn)Bitte Supportangaben eintragen, warum siehst du hierWie sprechen Menschen mit Menschen? Aneinander vorbei! (Kurt Tucholsky)
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : Positionsnummern
Campari am 19.03.2010 um 10:26 Uhr (0)
Hallo Markus,bei der Bemaßung gelingt das, indem Du in den Optionen-Registerkarte Benutzereinstellungen- Neue Bemaßungen assoziativ - einstellst. Bei den Positionsnummern geht das nur, wenn Du sie im Modellbereich erzeugst. Dabei ist es egal, ob auf der Modell-Registerkarte oder im Layout bei aktivem Modellbereich. Willst Du die Positionsnummern im Papierbereich erzeugen, kannst Du sie nur beim Schieben einfach mit wählen. Die genannten Probleme treten nicht auf, wenn Du Bemaßung und alles andere, auch Sch ...
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : Werden Druckertypinformation in .dwg-Dateien gespeichert ?
Lothar Herrl am 21.01.2003 um 08:53 Uhr (0)
Hallo Sven, ich habe nichts über das Löschen der Informationen gefunden. Irgendwie hängt das mit der Datei Plot.log zusammen. Ich behelfe mir so: Im Plotten-Fenster das Häkchen bei "Änderung in Layout speichern" setzen. Beim einem Ausdruck alles auf die neue Konstellation einstellen. Bei den nächsten Ausdrucken dann bei "Name der Seiteneinrichtung" den Eintrag "vorheriger Plot" wählen. Weil mir das noch zu umständlich war, hab ich für jedes Blattformat eine Schaltfläche erzeugt. Damit gehen neue und alte Z ...
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : Anfängerfrage
CADmium am 10.12.2013 um 14:39 Uhr (1)
Zitat:Original erstellt von Wyoming:Und wofür ist dann dieser Reiter?? Ist aber schon komisch, das ich hier noch nie was darüber gelesen habe.Nutzt wohl keinerklar kann man sei IMHO Version 2011 Abhängigkeiten vergeben und auch andere Sachen machen .. ob dann aber alles im Layout so wie gewollt mitkommt ?? ... ich nehme dann an der Stelle Inventor ..------------------Also ich finde Unities gut ... und andere sicher auch--------------------------------------- - Thomas - "Bei 99% aller Probleme ist die ...
|
| In das Form AutoCAD Mechanical wechseln |
 |
AutoCAD Mechanical : Fehler beim Exportieren einer dwg als pdf
MacFly8 am 11.10.2013 um 16:56 Uhr (1)
Hey,das wird über die "dwg to pdf.pc3" erstellt. Ist die vorhanden?Mit Modell Layout Bereich hat das IMHO nichts zutun.Die *.pc3 sollte unter den Plottern im Druckdialog vorhanden sein.bei mir liegt sie nach der Standardinstall, da C:UsersBENUTZERNAMEAppDataRoamingAutodeskAutoCAD Mechanical 2012R18.2deuPlottersBei dir sollte Sie da liegen wo Sie hier gesucht wird s.B.MfG MacFly------------------- - - der Erleuchtung ist es egal wie du Sie erlangst - - -- - - Wir leben alle unter demselben Himmel, aber wir ...
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : Positionsnummern
Norbert Saremba am 28.03.2003 um 21:13 Uhr (0)
Hallo Claudia, würde dir gerne mit der Stückliste weiterhelfen, nur dein Problem habe ich nicht ganz verstanden. Würdest du es nochmal etwas ausführlicher schildern? oder hat sich das Problem schon erledigt. Vorab: ich würde empfehlen, gerade im Zusammenhang bei der Verwendung der internen Stückliste, immer das Layout zubenutzen, da nur so gewähleistet wird, das definitiv nur eine Stückliste vorhanden ist, nichtso, wenn man die Zeichnungsrahmen im Modellbereich platziert; da hat man dann die bom (gesamte L ...
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : 2D-Projektion
Angelika Hädrich am 12.05.2003 um 08:58 Uhr (0)
Hallo Ulf Böger, ***Es geht viel mehr darum 3D-Geometrien zweidimensional aufzubereiten. Also denke ich, das ist das richtige Forum, oder? *** Da wäre das richtige Forum das Mechanical Desktop Forum - AutoCAD Mechanical ist nämlich 2D wie AutoCAD auch, nur mit speziellen Zusätzen zum Maschinenbau... Mechanical Desktop ist das Programm aus der AutoCAD Familie für die Erstellung von 3D Volumenkörpern und Freiformflächen und hat natürlich die Möglichkeit zur 2D Ableitung - also Erstellung von Zeichnungsansich ...
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : Falsche LT-Skalierung Mittellinie,Zeichnugsrahmen
Angelika Hädrich am 18.01.2008 um 13:44 Uhr (0)
Hallo again,uups schon Freitag...Also das Verhalten ist normal, ich sehe nichts abartiges in Deiner Beispieldatei.Das Rescalieren wird auch in der Mechanical Hilfe bei den Maßstabsbereichen und Details erwähnt...Die Rescalierung im Modellbereich oder auch im Layout ist nötig um die richtige Anzeige bei verschieden Maßstabsbereichen zu gewährleisten...Gruß Angelika------------------Lieber Fehler riskieren als Initiative verhindern. (Reinhard Mohn)Bitte Supportangaben eintragen, warum siehst du hierWie sprec ...
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : DWG nach PDF/DWF/HPGL wandeln
CAD-Huebner am 21.06.2005 um 22:49 Uhr (0)
Tja, abhängig von der AutoCAD Version sollte sich das mit AutoCAD Bordmitteln erledigen lassen.Das ganze wird über _PUBLISH ausgeführt, sofern die Pläne im Layout erstellt wurden, kann die in der DWG eingestellte Seiteneinrichtung übernommen werden. oder eine Vorgabeseiteneinrichtung gewählt werden.Ein PDF-Drucker sollte vorhanden sein, DWG geht von Haus aus, und für HPGL kann man einen HDI Plottertreiber von Autodesk installieren.Ansonsten besteht die Möglichkeit, ein einfaches Script auszuführen ZOOM GRE ...
|
| In das Form AutoCAD Mechanical wechseln |
 |
AutoCAD Mechanical : Plotstile werden ignoriert, Modellebene bleibt farbig
xaero22 am 16.08.2016 um 15:11 Uhr (15)

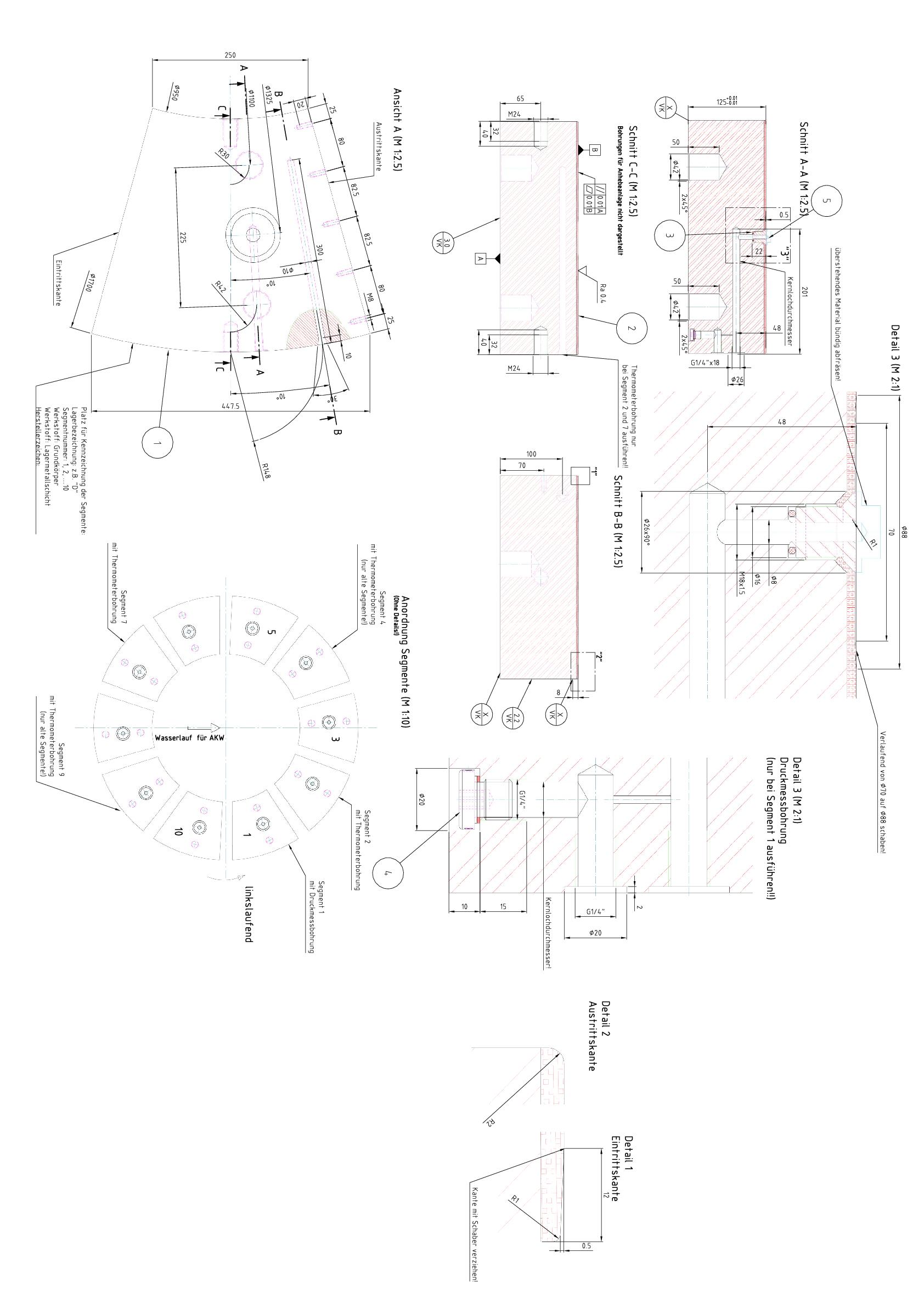

Hallo Leute, kämpfe seit Stunden damit, eine einfache Zeichnung als PDF auszudrucken (Acad Mechanical 2013). Ich verwende farbabhängige Plotstile und will die Zeichnung als schwarzweiss mit dem Stil monochrome.ctb plotten. Es werden allerdings nur die Elemente aus dem Layout-Bereich richtig geplottet, alles andere (siehe Anhang) bleibt in der ursprünglich zugewiesenen Farbe Im Plotstiltabelleneditor ist alles auf schwarz gestellt, genauso wie im Layereigenschafts-Manager. Habe ich irgendwas übersehen? Dan ...
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : pdf-publizieren
Berliner am 29.05.2008 um 14:16 Uhr (0)
Hallo Mike,Du musst vorher in den dann zu publizierenden DWG´s (Modell oder Layout) eine definierte Seiteneinrichtung (Datei-Seite einrichten) haben, die den PDF-Drucker und das Blattformat etc. genau definiert hat.Mit _publish und durch Klick auf "+ Pläne hinzufügen" wählst Du diese DWG´s dann aus und es werden hintereinander die PDF erzeugt. Vorher wird noch nach dem Speicherort für die *.pdf gefragt.Das geht dann problemlos mit allen gewählten DWG´s hintereinander.HTH und Gruß Ber ...
|
| In das Form AutoCAD Mechanical wechseln |
|
AutoCAD Mechanical : Datei aus Inventor in Autocad Mechanical
katl126 am 16.02.2007 um 13:07 Uhr (0)
Hallo alle zusammen!Wir haben für einen Kunden Zeichnungen im Inventor 11 erstellt. Diese sind in Autocad Mechanical gespeichert worden. Jetzt möchte der Kunde im Modellbereich den Maßstab 1:1 haben und im Layout halt einen Zeichnungsmaßstab. Problem an der Sache ist ganz einfach, daß es die Zeichnunge schon gibt und ich es vermeiden möchte alle Zeichnungen nocheinmal aus IV 11 in Mechanical zu speichern.Wer kann mir helfen?Vielen Dank für Eure schnelle Hilfe schonmal im Voraus.katja
|
