CATIA V5 CAM : Kollisionskontrolle beim Elektrodenfräsen
zhnujm am 16.11.2011 um 19:40 Uhr (0)
Auch so eine Geschichte in CATIA die nicht so GANZ zuende gedacht wurde....Die Möglichkeiten des Fotos als Notlösung enden ja leider bei der 3-Achsbearbeitung.
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Koordinatensystem drehen
hegi2k am 04.12.2011 um 23:04 Uhr (0)
Hallo ich habe ein CAD Modell bekommen in dem die Z Achse nicht die Achse ist aus der ich mit meiner Maschine fräse.Wenn ich jetzt meine NC Daten programmieren will fährt mir der Fräser in Catia immer von der Falschen seite ins Werkstück.Kann mir jemand sagen wie ich das KOS ändern kann ?Viele grüße und Danke im Voraus
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Maschinensimulation mit Roboter
martin2 am 09.12.2011 um 21:34 Uhr (0)
Hallo,nur mal so nebenbei...Angenommen Du fährst von X0 Y0 Z0 auf X100 Y0 Z0 - also nur in X-Richtung. Auf einer normalen Maschine wird dann auch nur der X-Schlitten bewegt. Bei Dir müssen sich jedoch mehrere Achsen gleichzeitig bewegen um die Verfahranweisung zu machen.Wie soll das CATIA wissen, welche Roboterachsen jetzt wie bewegt werden sollen? Ich glaube für sowas würde man einen zweiten Postprozessor benötigen, welcher das NC-Programm der Fräsmaschine in ein NC-Programm für den Roboter umwandelt.Evlt ...
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Maschinensimulation mit Roboter
pather231 am 10.12.2011 um 17:24 Uhr (0)
Deshalb habe ich den Weg über die Dummy-Parts genommen. Wenn eine normale Maschine bei dieser Anweisung den X-Schlitten bewegt, dann soll sich bei mir ja das Dummy_X-Part bewegen. Die Roboterachsen hängen dann ja nur an den Dummy-Parts dran. Auch die Befehle (bei der kin-Definition) beziehen sich ja nur auf die Dummy-Parts. Hole ich die Dummy-Parts ins Show dann muss ich aber feststellen, dass sich selbst diese nicht bewegen.P.S. der richtige Roboter läuft schon. Ich habe die XYZ-Werte und den IJK-Vektor a ...
|
| In das Form CATIA V5 CAM wechseln |
 |
CATIA V5 CAM : Probelm mit Kinematiksimulation
hu64cywy am 07.01.2012 um 17:29 Uhr (0)
Hallo,ich habe mir das Buch CAD/CAM mit Catia V5 gekauft und versucht Fräsprogramme zu simulieren. Soweit funktioniert auch alles :-) Hab aber noch zwei kleine Probleme.1. Wie kann man die Materialabtragung in V5 R18 sichtbar machen2. Wie fixiert man mit dem Tool (siehe Anhang) die Aufspannung auf dem Tisch ?Wäre super wenn Ihr mir weiterhelfen könntet.beste GrüßeMichael Renk
|
| In das Form CATIA V5 CAM wechseln |
 |
CATIA V5 CAM : Problem mit Achssysteme
hu64cywy am 10.01.2012 um 18:08 Uhr (0)
Hallo,ich habe in Catia V5 R18 gerade ein kleines CNC Programm definiert. Leider bezieht sich mein PP auf das ursprüngliche Achssystem und nicht auf das definierte. Kann man dies irgentwo ändern?Beim definieren der Tasche bin ich nach dem Buch CAD/CAM mit CATIA V5 vorgegangen.GrüßeMichael
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Heidenhain Werkzeugradius zu groß
CNC-Flex am 15.01.2012 um 18:27 Uhr (0)
Hallo zusammenArbeite seit geraumer Zeit an einer Fräsmaschine mit Heidenhain Steuerung. Nehmen wir mal an ich habe eine Fräser mit Radius 4 mm. Wenn ich nun mit Catia eine Innenkontur programmiere die keine Radien, sondern Ecken hat, gibt mir der PP automatisch im Eck einen Radius mit 4 aus. Ist ja auch klar... da 4 mm der kleinste Radius ist, die Catia reinlegen kann.Problem ist nur wenn ich ein 4 mm Radius habe und einen 4 mm Radius fahren will, kommt an der Steuerung der Fehler "Werkzeugradius zu groß" ...
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Heidenhain Werkzeugradius zu groß
Peter St1 am 16.01.2012 um 09:27 Uhr (0)
Hallo,ich arbeite auch mit Catia und programmiere damit auch eine Heidenhain-Steuerung, in meinem Falle eine iTNC530. Somit hatte ich diese Problematik auch. Ich lasse über Catia die Fräsermittelpunktbahn ausgeben und an der Maschine werden der tatsächliche Werkzeugradius und die Werkzeuglänge angerufen. Natürlich kann die Maschine keinen Nullradius fahren. Daher habe ich mich der Funktion M120 bedient mit einem LA-Lookahead-Wert von z.b. 5. Damit schaut die Steurung 5 NC-Sätze voraus und vermeidet Konturv ...
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Heidenhain Werkzeugradius zu groß
zhnujm am 18.01.2012 um 15:10 Uhr (0)
Man kann auch im HSM Reiter einen kleinen Eckenradius angeben dann wird bei jeder Innenecke eine kleine Verrundung gefahren und das Problem tritt nicht mehr auf.Jedenfalls solange der tatsächliche Fräser nicht grösser als Catia-Fräser + Eckenradius ist.[Diese Nachricht wurde von zhnujm am 18. Jan. 2012 editiert.]
|
| In das Form CATIA V5 CAM wechseln |
 |
CATIA V5 CAM : Wert aus Werkzeugkatalog wird nicht übernommen
martin2 am 10.02.2012 um 16:29 Uhr (0)

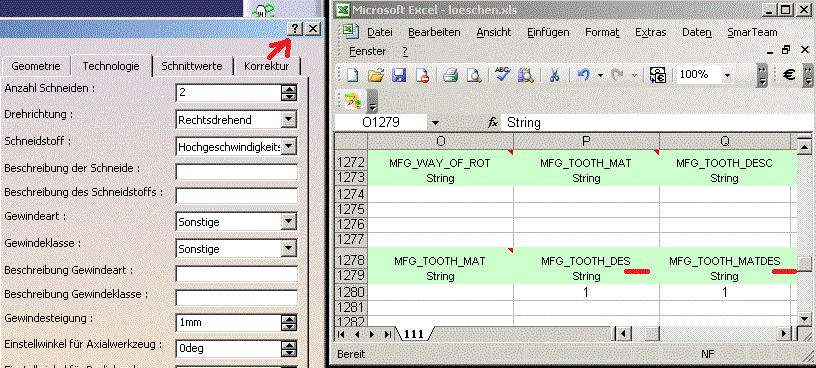

Hallo!1. Öffne Deine Bearbeitungsoperation.2. Geh auf die Werkzeugregisterkarte.3. Klick auf "Mehr".4. Geh in die Registerkarte "Technologie".5. Klick auf das Fragezeichen oben rechts.6. Klick mit dem Fragezeichen in die Spalte "Beschreibung der Schneide".7. Ergebnis "MFG_TOOTH_DES" ist der richtige Name für die Eigenschaft!!! (Ohne "H"; Catia Bug )8. Geh in Deine Exceltabelle und ändere den Namen der Eigenschaft ab.9. Ändere das Feld eins weiter rechts auch gleich noch ab. (Stimmt nämlich auch nicht.)1 ...
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Ein gefaltetes Blech abwickeln und fräsen (Sheetmetal Design)
vindgeneration am 14.03.2012 um 19:12 Uhr (0)
Hallo zusammen!Ich arbeite mit CATIA V5 in meinem Studium.Momentan sitze ich an einem Blechteil, welches im Sheetmetal Design erstellt wird und einige Kanten und Flansche hat (diese wurden im Generative Sheetmetal Design erstellt).Mein Ziel: Ich möchte dieses Blechteil in abgewickelter Ansicht mit einer 3-Achs Fräsmaschine fräsen (Mit einer HERMLE U630 3-Achs Fräsmaschine). Als Rohteil soll eine Blechplatte mit 2 mm Dicke verwendet werden.Das Problem: Es wird immer nur die Ansicht mit den aufgeklappten Kan ...
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Radius Problem mit HSM Option
440 am 28.03.2012 um 09:38 Uhr (0)
Da gibts nur eins:Dein CATIA-Dienstleister muß den Fehler an Dassault melden, einen Service Request eröffnenund einen Hotfix für Dich beantragen.Ich kenne den Fehler auch, aber wir vermeiden bei uns (in erster Linie aus anderen Gründen)generell den Einsatz der HSM-Option.
|
| In das Form CATIA V5 CAM wechseln |
|
CATIA V5 CAM : Radius Problem mit HSM Option
Peter St1 am 28.03.2012 um 13:21 Uhr (0)
Hallo gremlin2000,bis zur einer Lösung in Catia bleibt Dir ja noch die Möglichkeit an der Maschine die Funktion der Eckenverrundung einzuschalten. Das ist bei einer Heidenhain iTNC530 der Cycle32 bzw. neu Cycle326 + div. Parameter. Bei einer Siemens-Steuerung halt die Funktion Genau-Halt ausschalten/Verschleifen ein. Ich hoffe das hilft etwas.Liebe GrüßePeter
|
| In das Form CATIA V5 CAM wechseln |
