CATIA V5 Drafting : Ausdruck eines Zeichnungsblattes sperren
ziegelstein am 15.11.2012 um 13:03 Uhr (0)
Hallo Scholly,soweit es mir bekannt ist, kann das "Nicht-Drucken" einzelner Blätter nicht verhindert werden.Du kannst das Dokument als PDF speichern und dann in den Druckoptionen sagen, dass Du z.B. nur die Seiten 1-3 (von 4 Seiten) drucken möchtest.Das Raster ist nur eine Ansicht zur Orientierung für den Catia-user. Dies wird beim Erstellen des PDF´s (und somit auch beim Drucken) nicht mit genommen.Hooffentlich kann ich Dir damit etwas weiter helfen.Viele GrüßeZiegelstein
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : eigefügte Tabelle nicht vollständig löschbar
Pietzonka am 15.11.2012 um 16:11 Uhr (0)
Hallo Catia-Gemeinde!In eine Ansicht habe ich eine Excel-Tabelle eingefügt.Weil die Grafik so pixelig ist, habe ich sie gelöscht.Anschließend habe ich den Import mit einer CSV-Tabelle probiert,die aber ohne Verbindung ist und somit nicht aktualisiert wird.Auch diese CSV-Tabelle habe ich gelöscht.Wenn ich nun die CatDrawing wieder sichern will, kommt eine Fehlermeldung, wie im Bild zu sehen.Die Sicherung ging erst nach dem Klick auf Abbrechen weiter.Einchecken und erneutes Auschecken half nicht, dieser Fehl ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : eigefügte Tabelle nicht vollständig löschbar
moppesle am 15.11.2012 um 16:21 Uhr (0)
Hallo Stephan,hast du die Zeichnung mal gecleant vor dem Einchecken? (CATDUA)------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Formatierungen nur bei erster Texteingabe
Pietzonka am 16.11.2012 um 09:43 Uhr (0)
Hallo Catia-Gemeinde!Wenn ich mit Doppelklick auf Text und folgend Formatierungen auswähle, wendet Catia nur auf den ersten Text diese Formatierungen an. Die folgenden Texte haben wieder das Standardformat.Ich erinnere mich an die V4, da blieben die Formatierungen dauerhaft und mussten vom Benutzer zurück gesetzt werden.Leider fand ich in der Hilfe und im Forum keinen Tipp für die Formatierungssteuerung.Hat jemand von Ihnen eine Möglichkeit gefunden?MfGStephan Pietzonka
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : richtigen Schnitt im 3D herausfinden
moppesle am 22.11.2012 um 14:15 Uhr (0)

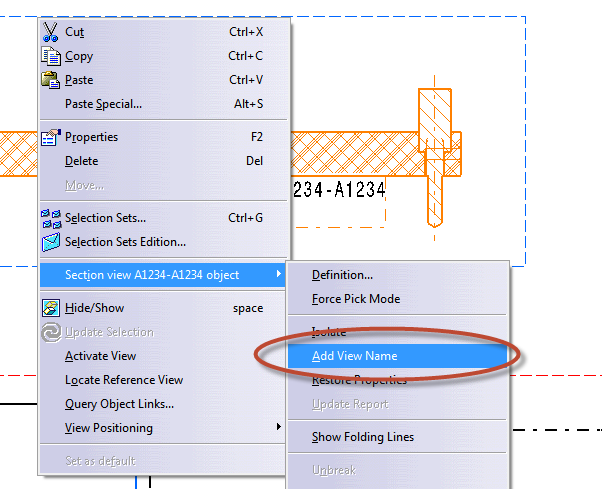

Hallo Simone,das geht ganz einfach.Den View das Schnittes selektieren, RMT dann Popupmenü unter dem Objekt Section View eine neuen Viewnamen definieren.Dann wird der Schnitt betitelt wie er in der anderen Ansicht heißt.------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 22. Nov. 2012 editiert.]
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : Hilfsgeometrien erzeugen
d3vr am 26.11.2012 um 12:38 Uhr (0)

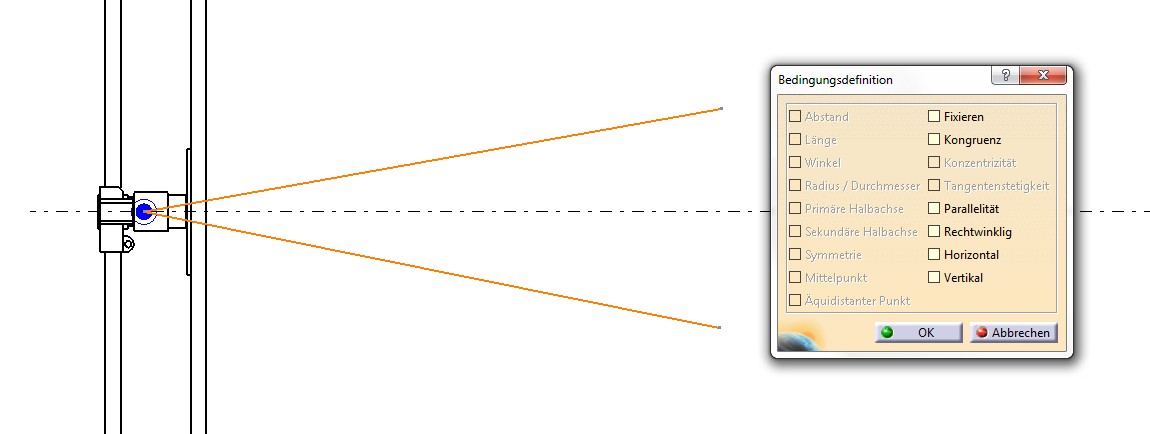

Servus beinander!Ich würde gerne in meiner Zeichnungsableitung einige Hilfselemente einbringen. Im konkreten Fall handelt es sich um den Bildwinkel der Kamera. Hierzu würde ich gerne wie angedeutet zwei Linien zeichnen, welche symmetrisch zur Mittellinie verlaufen. CATIA erlaubt mir aber scheinbar nicht, irgendwelche Bedingungen auf die generierten Elemente zu referenzieren. Hat irgendwer eine Idee, wie ich das hinbekomme?Danke für die Hilfe![Diese Nachricht wurde von d3vr am 26. Nov. 2012 editiert.]
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Hilfsgeometrien erzeugen
moppesle am 26.11.2012 um 12:59 Uhr (0)
Hallo d3vrDu kannst dir im 3D die Linien erzeugen, und in deiner View Linien anzeigen lassen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Linienupdate-Eigenschaften gehen verloren
moppesle am 10.12.2012 um 11:10 Uhr (0)
Hallo Simone,wir sperren immer die Views um das Update zu verhindern.Die Eigenschaften der Linie werden sich immer zurücksetzen. (wenn View nicht gesperrt ist)Das war auch schon bei V4 so.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Excel-Object im Drafting
moppesle am 06.12.2012 um 11:53 Uhr (0)
Hi Tim,Zitat:Es sieht so aus, als ob immer eine Bildschirmdarstellung verwendet wird.Kann ich so nicht bestätigen. habs gerade getestet.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Schnittverlauf verliert Bezug zu Skizze
KaiWa am 02.12.2012 um 11:15 Uhr (0)
nun wird es langsam bekloppt.1. nach dem erstellen des Links zur Skizze den Instanzennamen geändert.in der Zeichnung das Profil neu definiert - irgend einen NONSENS der Link ist verlorennun im Produkt den Instanzennamen auf den ursprungswert zurückgeändertin der Zeichnung wird der bezug wieder erkannt und der schnitt stimmt wieder! und lässt sich nun nicht ändern.2. nach dem erstellen des Links zur Skizze den Instanzennamen geändert.in der Zeichnung das Profil neu definiert - irgend einen NONSENS der Link ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Excel-Object im Drafting
Tim2007 am 06.12.2012 um 09:56 Uhr (0)
Hi,weiß jemand, wie ich - wenn ich im Drafting ein Excel-Objekt eingefügt habe - dies von der Darstellung so anpassen kann, wie ich will und nicht, wie das Catia es einfach macht?Es zeigt mir mehr Zellen an, als ich will und ich kann es nirgendwo einstellen.Danke.
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Excel-Object im Drafting
moppesle am 06.12.2012 um 11:03 Uhr (0)
Hallo Tim,hast du mal versucht im Excel den Druckbereich zu manipulieren?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Excel-Object im Drafting
moppesle am 06.12.2012 um 12:52 Uhr (0)
Hi Tim,hab das mal mit einer vorhandenen Datei importiert.Bei mir wurde unten Zeilen abgeschnitten.Habe ich die Zeilen in ein Blankosheet eingefügt hat er alle Zeilen angezeigt. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
