CATIA V5 Drafting : Hilfe!!
moppesle am 06.12.2012 um 20:38 Uhr (0)
Hallo Zitat:weil ich leider keine technischer Zeichner bin und dann Angst habe das die nicht normgerecht istdie besten technischen Zeichner waren wir alle am Anfang nicht. Wenn du dich selber an diese Aufgabe machst wirst du, wie wir alle, an den Anforderungen wachsen.Du solltest in erster Linie mal alle Maße anbringen, so das jemand der nur die Zeichnug vor sich hat das Bauteil herstellen kann.Dann hast du schon einen Großteil abgedeckt.Keine Angst vor Fehlern , es wird dir schon niemand den K ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Hilfe!!
Axel.Strasser am 06.12.2012 um 22:48 Uhr (0)
Du willst es anscheinend nicht kapieren, es wird Dir im Forum wahrscheinlich keiner DEINE Aufgaben machen. Hier wird Dir Unterstützung gegeben und die hast Du von mehrerer Seite bekommen. Damit solltest Du erst mal in der Lage sein Dich einzuarbeiten (und das ist wahrscheinlich auch das, was im Augenblick hauptsächlich von Dir als Akademiker verlangt wird). Wenn Du daraus konkrete Fragen hast, wird Dir hier sicherlich wieder gerne mit Tipps zur Seite gestanden.Ansonsten wäre es sicherlich noch mal ratsam s ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Hilfe!!
moppesle am 06.12.2012 um 20:38 Uhr (0)
Hallo Zitat:weil ich leider keine technischer Zeichner bin und dann Angst habe das die nicht normgerecht istdie besten technischen Zeichner waren wir alle am Anfang nicht. Wenn du dich selber an diese Aufgabe machst wirst du, wie wir alle, an den Anforderungen wachsen.Du solltest in erster Linie mal alle Maße anbringen, so das jemand der nur die Zeichnug vor sich hat das Bauteil herstellen kann.Dann hast du schon einen Großteil abgedeckt.Keine Angst vor Fehlern , es wird dir schon niemand den K ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Hilfe!!
Axel.Strasser am 06.12.2012 um 22:48 Uhr (0)
Du willst es anscheinend nicht kapieren, es wird Dir im Forum wahrscheinlich keiner DEINE Aufgaben machen. Hier wird Dir Unterstützung gegeben und die hast Du von mehrerer Seite bekommen. Damit solltest Du erst mal in der Lage sein Dich einzuarbeiten (und das ist wahrscheinlich auch das, was im Augenblick hauptsächlich von Dir als Akademiker verlangt wird). Wenn Du daraus konkrete Fragen hast, wird Dir hier sicherlich wieder gerne mit Tipps zur Seite gestanden.Ansonsten wäre es sicherlich noch mal ratsam s ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Übernahme der Benennung vom Produkt ins Drawing
Twiggi am 04.12.2012 um 11:31 Uhr (0)
Hallo Leute,ich bin neu hier und auch mit Catia bin ich noch nicht all zu lang vertraut.Ich suche schon seit geraumer Zeit nach einer Möglichkeit die Benennung eines Schnittes aus einem Produkt in die Zeichnung zu übernehmen.Die Benennung soll sich auch mitändern wenn ich den Schnitt im Produkt durch einen anderen ersetze.Ich hoffe ich konnte mein Problem halbwegs schildern.Bin für jede Hilfe dankbar.MfG Twiggi------------------Klick OK to teminate ;-)
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Übernahme der Benennung vom Produkt ins Drawing
CAD-Face am 07.12.2012 um 18:47 Uhr (0)
Hallo Twiggi,die bennenung des jeweiligen schnittes kannst du mit sicherheit über ein selbstgebasteltest tool oder makro erreichen. leider bin ich da ebenfalls "neuling" wenn sich aber nur auf wenige schnitte beläuft wäre die benennung per hand doch nicht das problem, oder?zu dem schnitt an sich:der schnitt wird sich immer aktualisieren, sobald du etwas in dem jeweiligen produkt geändert hast und dann in der zeichnung auf updaten/aktualisieren gehst.wenn du mehrere produkte in einem produkt hast, soltest d ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Linienupdate-Eigenschaften gehen verloren
CAD-Face am 07.12.2012 um 18:50 Uhr (0)
Hallo SimoneP,das sich die zeichnung ständig updaten will kann eine einstellungssache sein (weiß aber im moment nicht genau welche...) oder daran liegen das "der kollege" etwas in dem produkt ändert oder aus-/einblendet.zu der ansicht:hast du es schon mit overload properties probiert? ------------------Und Hände kamen aus den Weiten des Computer-Da-seins und schufen CATIA
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Teilschnitt (wie?)
CAD-Face am 07.12.2012 um 18:56 Uhr (0)
Hallo cad-bho,mir fällt da noch eine kleine ergänzung zu ein. (bin auf diese frage beim durchschauen der liste mal aufmerksam geworden )du kannst jedoch keinen teilschnitt machen, wenn du das teil im 3D als "Do not cut in Secsion views" kennzeichnest ------------------Und Hände kamen aus den Weiten des Computer-Da-seins und schufen CATIA
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Teilschnitt (wie?)
moppesle am 07.12.2012 um 20:11 Uhr (0)
Hey Tom,sag ich doch! oder doch nicht? ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Skizzieranalyse: Punkte unterbestimmt - tragisch?
jupa am 09.12.2012 um 12:02 Uhr (0)
Eine unterbestimmte Skizze läßt sich (aus der Sicht von CATIA) natürlich weiterverwenden. Man hat nur das Problem, daß einem das Modell bei nachträglichen Änderungen unkontrolliert um die Ohren fliegen kann. Ich empfehle deshalb immer, "saubere" Skizzen zu erstellen und diese möglichst vollständig zu bestimmen (iso-bestimmt). Mit "sauber" meine ich, daß eine Skizze keine unnötigen, die Geometrie nicht beeinflussenden Elemente enthalten soll (die ihrerseits - falls doch vorhanden - dann ohne negative Konseq ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : CATIA drawing in DWG ohne übereinander liegenden Linien
oneMAK am 17.12.2012 um 12:33 Uhr (0)
Hallo Zusammen,… gibt es einen Möglichkeit CATIA drawing´s in das DWG Format zu Exportieren mit der Option das keine Linien übereinander liegen (… abgeleiteter 3D-Körper)Ist im ACAD Vorteilhaft! Danke im Voraus!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Korper im Drawing als Drahtmodell
Fugmann am 17.12.2012 um 16:47 Uhr (0)
Hallo ForumProblem:Ein CATPart mit mehreren Körpern erzeugt.( Darf kein CATProdukt sein )Einen Körper mit "Eigenschaften" als Drahtmodell deklariert ( soll das Rohteil darstellen )CATDrawing erstellt.Nun soll mir CATIA den Rohteilkörper als "Drahtmodell" im CATDrawing anzeigen und die "Innerei" sichtbar darstellen.Finde aber keinen Weg der zum Ergebnis führt.Hat jemand eine Lösung ??GrußFugmann
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : CATIA drawing in DWG ohne übereinander liegenden Linien
Ancela am 18.12.2012 um 12:17 Uhr (0)

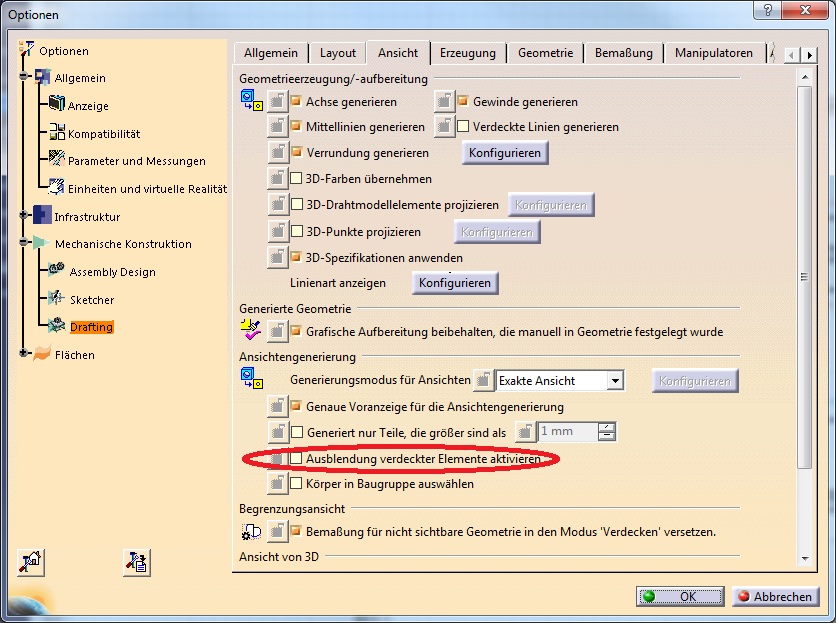

Hallo,auf dem Bild ist eine Funktion angezeigt, die sich schon mal so ähnlich anhört...Aber ich habe keine Ahnung, was das bewirkt. (Mir ist diese Funktion in den Tools schon öfter augefallen, aber ich habe das nie ausprobiert.)GrußAngela
|
| In das Form CATIA V5 Drafting wechseln |
