CATIA V5 Drafting : Standard-Textbausteine auswählen
CescPel am 15.01.2013 um 15:52 Uhr (0)
Hallo Thomas, hallo Uwe,danke für die schnelle Antwort. Wahrscheinlich hätte ich dazuschreiben sollen, dass ich mir Catia im "Selbststudium" beibringe und auch ansonsten nicht der Oberprogrammierer bin.Die Lösung mit den Makros hört sich gut an (in Excel habe ich schon ein bisschen Erfahrung mit Makros) und auch das mit den Parametern könnte meine hohen Erwartungen erfüllen, leider kann ich das ohne Eure Hilfe nicht umsetzen.Habt ihr da vielleicht eine Bespieldatei mit der ich mir das irgendwie selbst anei ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Standard-Textbausteine auswählen
moppesle am 15.01.2013 um 20:41 Uhr (0)
Hallo Sebastian,was genau sind denn deine Anforderungen?Wie sollte das ganze aussehen?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Standard-Textbausteine auswählen
bgrittmann am 16.01.2013 um 08:57 Uhr (0)
ServusMachbar ist das mit einem Makro sicher.Dazu sollte man sich aber auch noch weitere Gedanken machen:- wo sollen die "Vorlagen" gepflegt werden (als txt-Datei, in Excel, als CATDrawing, ...)- wie sollen diese eingefügt werden (Tabellen, ein Textfeld, mehrere Textfelder, ...)- ...Und natürlich sollte man sich in VBA (oder gleich auf .net gehen?) auskennen und die CATIA API (für das Makro) verstehen. ggf ist es einfach die an einen Dienstleister zu geben (vielleicht gibt es auch fertige Produkte)GrußBern ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Catia V5 - SheetMetal Abwicklung 3D Drahtmodell
bgrittmann am 16.01.2013 um 11:50 Uhr (0)
ServusBitte Systeminfo aktualisieren.IUMH geht es nicht (direkt).ggf geht der Workaround: Körper kopieren - einfügen Spezial - (unstrukturiert (also als Abwicklung) - Ansicht von diesem Körper ableitenGrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Catia V5 - SheetMetal Abwicklung 3D Drahtmodell
RSchulz am 16.01.2013 um 12:13 Uhr (0)
Zitat:Original erstellt von johann.burghuber:Keiner der mir eventuell helfen kann?Hallo Johann,Ich kann es leider nicht öffnen, da es in R21 genieriert wurde. Daher musst du für Hilfe mehr schreiben oder vll. einen Screenshot statt des Models posten.------------------MFGRick SchulzNettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities ÜBay - Großes CADde Ausrüstungspacket - Ende Fr 01.02.2013 um 12:05Uhr
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Standard-Textbausteine auswählen
CescPel am 15.01.2013 um 15:13 Uhr (0)
Hallo ihr,weiß jemand ob es in Catia V5 eine Möglichkeit gibt, in der Zeichnung je nach Bedarf gewisse Standard-Textbausteine auszuwählen, so dass sie auf der Zeichnung angezeigt werden?Wir haben immer wieder ähnliche Bauteile mit geringen Abweichungen (Werkstoff, Beschriftung, Temp.beständigkeit) für die ich am liebsten eine einzige Zeichnungsvorlage erstellen möchte. Kennt sich da jemand aus?Danke schon mal.
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Standard-Textbausteine auswählen
tberger am 15.01.2013 um 15:21 Uhr (0)
Hierzu solltest du auf deiner "Vorlage" die Bausteine als "Details" anlegen und von dort aus als Detail in deine weiteren Zeichnungen einfügen. Die Details können auch über ein eigens geschaffenen Katalog verwaltet und von ihm aus eingefügt werden.Eine andere Möglichkeit wäre, deine Bausteine als Ansichten zu erstellen und einfach kopieren/einfügen in die neue Zeichnung. Dieser Vorgang lässt sich auch mit Makros unterstützen, die per "Knopfdruck" dann die Ansichten kopieren (aus Vorlage) und einfügen in ak ...
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : Standard-Textbausteine auswählen
moppesle am 15.01.2013 um 15:27 Uhr (0)
Hallo CescPel,du könntest dir Parameter im Drawing erstellen mit (Multivalue).Diese dann in deinen Textbausteinen verknüpfen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Standard-Textbausteine auswählen
moppesle am 16.01.2013 um 19:39 Uhr (0)

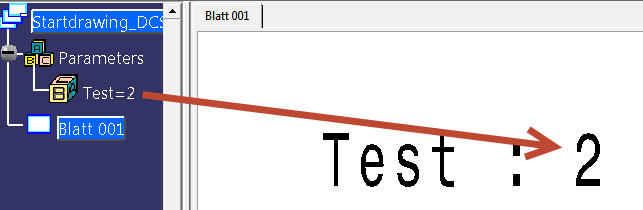

Hallo Sebastian,hier mal ein Beispiel. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Zahnrad darstellung - Schraffur
moppesle am 18.01.2013 um 13:32 Uhr (0)
Hallo Danny,Zitat:Wie in der Zeichnung zu sehen wird das Zahnrad geschnitten und und dort wo die Zähne sind ist keine Schraffur.Bist du sicher, das dort die Zähne sind. Ich glaube nicht.Der Schnitt läuft genau am tiefsten Punkt durch das Zahnrad.Diese Ansicht reicht auch völlig aus um alle Maße darzustellen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : Zahnrad darstellung - Schraffur
darthkali am 18.01.2013 um 11:57 Uhr (0)
Hallo Ich bin gerade bei der Zeichnung eines Zahnrades. Nun möchte ich das Zahnrad in der Zeichnung laut DIN Vereinfacht darstellen.Wie in der Zeichnung zu sehen wird das Zahnrad geschnitten und und dort wo die Zähne sind ist keine Schraffur. Da ich vor kurzem mal in einer Konstruktionsabteilung war die Solid Works hat habe ich gesehen das die einfach die Schraffur löschen die Schwarze Linie (D66,67) einzeichnen und anschließend eine neue Schraffur in dem neuen Bereich einfügen.Jetzt habe ich mich gefragt ...
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : Zahnrad darstellung - Schraffur
moppesle am 18.01.2013 um 14:46 Uhr (0)
Hallo Danny,Ok. Hier gibt eis eine Fill-Funktion. (Siehe Bild)Habe sie selber aber noch nicht benutzt.------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 18. Jan. 2013 editiert.]
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Zahnrad darstellung - Schraffur
moppesle am 18.01.2013 um 15:34 Uhr (0)
Hallo Danny,hatte das falsche Bild geladen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
