CATIA V5 Drafting : gebogener Schnittverlauf möglich?
Booyaka am 02.03.2013 um 08:09 Uhr (0)
Zitat:Original erstellt von jupa:Kurze Rückfrage: Gebogene Schnittverlaufslinie? Davon habe ich noch nie gehört. Wie soll denn das Ergebnis (die Schnittdarstellung) aussehen? (Will damit sagen: Bevor wir uns Gedanken über eine mögliche Realisierung machen erst mal die Sinnfälligkeit der Fragestellung klären)JürgenIm Grunde wäre es ja nur ein - ich sag jetzt mal - Übergang von einer Bohrungsposition zur nächsten. Aussehen würde es so wie wenn ich den Schnittverlauf "normal" wie es Catia vorgibt nur aus Gera ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : gebogener Schnittverlauf möglich?
Booyaka am 02.03.2013 um 08:11 Uhr (0)
Entschuldigung für Doppelpost.Catia V5 R19Betriebssystem Win7
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Höhenquote erstellen
xam0560 am 04.03.2013 um 09:13 Uhr (0)
HIHOIch weiß zwar nicht was du mit "Mechanical WB" meinst, aber ganz normals Catia. Keine Branchenlösung, denn dafür sind unsere Details zu Komplex. Ca. 60% der Mitarbeiter bleiben auf ACAD bzw. Rhino, Inventor, oder Creo.Nur Werkstattzeichnugnen oder Montagezeichnugnen werden in den 3D Programmen gemacht.Und exakt wg. den Montagezeichnungen, brauche ich die Höhenkoten. Damit der Monteur auf der Baustelle das Product richtig positionieren kann, bzw. nach dem Aufmessen der Punkte, die genaue Lage nochmals ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Fassenbemassung Trennzeichen nicht sichtbar
moppesle am 06.03.2013 um 15:05 Uhr (0)
H,was passiert denn wenn du die Settings testweise löschen tust?Hast du den richtigen Grafikkartentreiber?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Fassenbemassung Trennzeichen nicht sichtbar
moppesle am 06.03.2013 um 14:47 Uhr (0)
Hallo HüMa,arbeitest du in der gleichen Umgebung, bzw. hast du die gleichen Settings eingestellt? ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : Fassenbemassung Trennzeichen nicht sichtbar
HüMa am 06.03.2013 um 14:20 Uhr (0)

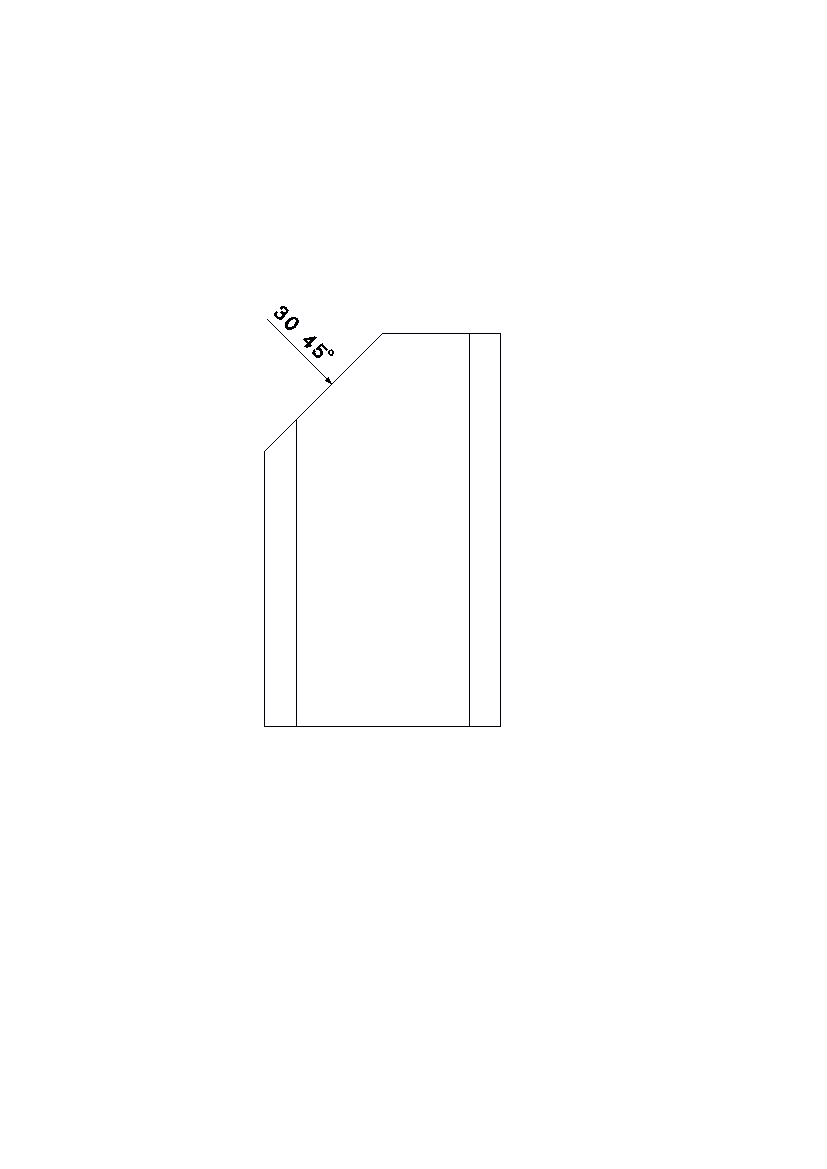

Hallo zusammen,Catia hat manchmal schon ein gewisses Eigenleben!Mein Kollege hat heute eine Zeichnung abgeleitet und unter anderem Fasenbemassungen mit angegeben. Bei Ihm wird die Ausgabe ganz normal angezeigt 30x45°; wenn ich die Zeichnung bei mir am Rechner öffne fehlt das Trennzeichen ( X ), es wird weder angezeigt noch ist es beim ausdrucken mit auf dem Blatt. Druckt man die Zeichnung bei meinem Kolegen aus ist alles Sichtbar.Hab euch mal ein Bild mit hochgeladen.Danke für eure Mithilfe und Antworten
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Verzögerung beim Bemaßen
Bruford am 15.03.2013 um 13:41 Uhr (0)
Hallo,Wenn ich eine Bemaßung erzeugen und nach dem Funktionsaufruf die Kanten einfangen will, tritt eine Verzögerung von ca. 1-2 Sekunden auf, bis ich die Bemaßung auf dem Blatt ablegen kann.Auffällig ist der Tooltipp mit dem Namen meines Bauteils, der über dem Cursor erscheint, wenn ich ihn über eine Kante bewege.Ist das der Grund für die Verzögerung? Falls ja, wie kann man das abschalten?Dazu sei gesagt, das ich CATIA V5 auf einem Notebook benutze, welches bei Betriebsausflügen genutzt wird. Im Betrieb a ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Symbolik Oberflächenangabe
Bolandil am 09.04.2013 um 19:52 Uhr (0)
Hi,wenn ich in CATIA eine Oberflächenangabe erstelle kommt ja so ein feines Fenster in dem ich die verschiedenen Werte eintragen kann. Oben links in diesem Fenster kann ich ausserdem den präfix Ra, Rz, usw. einstellen. Dann steht diese Kennung links oberhalb des Oberflächensymbols. Sollte dies aber nicht eigtl. mit dem Zahlenwert unter dem "Wurzelzeichen" stehen? Ist relativ dringend, deshalb bin ich für jede Antwort dankbar Gruß
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : Symbolik Oberflächenangabe
moppesle am 09.04.2013 um 20:15 Uhr (0)
Hallo Bolandil,du kannst dir eine Legende im Titelblock anlegen, und den Buchstaben die Rauheitsgrade zuweisen.Siehe Bild.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Symbolik Oberflächenangabe
moppesle am 09.04.2013 um 21:50 Uhr (0)
Hallo Bolandil,zulässig? Jetz mal hin oder her. Hauptsache der jenige der das Bauteil fertigt weiß was gemeint ist.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Symbolik Oberflächenangabe
Bolandil am 09.04.2013 um 22:06 Uhr (0)
Ja stimmt schon, da ich die Zeichnungen aber für Ne Prüfung brauche wüsste ich gerne ob das zulässig ist wie catia es darstellt. Hab nämlich nirgends diese Schreibweise gefunden
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Ebene (aus 3D) für Schnitt
Booyaka am 10.04.2013 um 09:20 Uhr (1)
Hi ich hätte da mal ein anliegen.Ist es möglich eine Ebene im 3D zu bestimmen welche mein Werkstück in der Zeichnung dort schneidet?also sprich wenn ich die Ebene verschiebe/rotiere/usw. das der Schnitt im Drawing "mit wandert".Wär schön wenn mich da jemand aufklären könnte Ich arbeite mit Catia V5 R19
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Hüllprinzip Präfix-Suffix
moppesle am 21.09.2012 um 12:30 Uhr (1)
Hallo ziegelstein,wenn ich das richtig verstanden habe!? Du kannst doch die Durchmesserbemaßung nutzen, um das CATIA-Durchmessersymbol angezeigt zu bekommen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
