CATIA V5 Drafting : Hüllprinzip Präfix-Suffix
Tunki am 21.09.2012 um 12:37 Uhr (1)
Hallo moppelse,ne das funktioniert so leider nicht,des es ja darum geht den Präfis UND Suffix zu verwenden.Das Durchmesserzeichen wäre dann schon das Präfix! und wenn eins schon benutzt ist, wird das andere automatisch von Catia gesperrt.------------------mit freundlichen Grüßen aus WolfsburgWARUM EINFACH WENNS AUCH KOMPLIZERT GEHT??? CLICK OK TO TERMINATE
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Hüllprinzip Präfix-Suffix
MarkusB am 16.04.2013 um 16:26 Uhr (1)
Hallo Ziegelstein,bist Du in dieser Frage inzwischen weiter gekommen?Bringt evtl. einen höhre CATIA Version abhilfe?GrußMarkus------------------[Umgebung: CATIA V5R18 SP5, V5R19 SP3 OS: XP64 engl. Version, engl. V5 Benutzeroberflaeche] Mit freundlichem Gruss Markus
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Hüllprinzip Präfix-Suffix
MarkusB am 16.04.2013 um 16:45 Uhr (1)
Hallo Bernd,laut Dassault soll es ab V5 R21 möglich sein. Ich mache dazu jetzt mal ein neues Theam auf.GrußMarkus------------------[Umgebung: CATIA V5R18 SP5, V5R19 SP3 OS: XP64 engl. Version, engl. V5 Benutzeroberflaeche] Mit freundlichem Gruss Markus
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : Fehler beim Öffnen einer neuen Zeichnung aus Catia
Concad am 18.04.2013 um 11:25 Uhr (1)

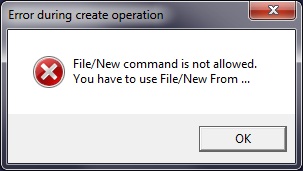

Hallo,ich habe folgendes Problem.Beim Öffnen einer neuen Zeichnung direkt aus Catia kommt diese Fehlermeldung:File/New.../Drawing"Error during create operationFile/ New command ist not allowed. You have to use File/ New from..."Hat jemand eine Lösung auf mein Problem ?Danke im Voraus.
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : Fehler beim Öffnen einer neuen Zeichnung aus Catia
thomasacro am 18.04.2013 um 14:16 Uhr (1)
Hi Concad und willkommen im Forum!Bei euch wird vermutlich miot einem Startmodell gearbeitet, welches ihr immer ziehen müsst.Entweder du suchst dir genau dieses Dann aus einem Verzeichnis raus mit "NewFrom..." oder - wenn erlaubt(!) - stellst du folgendes in den Optionen aus--- ------------------gruß, Tom
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Fehler beim Öffnen einer neuen Zeichnung aus Catia
Concad am 18.04.2013 um 14:27 Uhr (1)
Ich habe die Auswahl entfernt und jetzt funktioniert es, vielen Dank.gruß Simon
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Frage zu CATDrawing
bgrittmann am 19.04.2013 um 14:38 Uhr (0)
ServusWelche View sprichst du an? Hat diese überhaupt Links? Übergibst du den Link auch an ein Objekt (Variable)?Was liefert der Objektbrowser dazu zurück?Hast du dir mal Beispiele dazu im Unterforum "CATIA V5 Programmierung" gesucht?GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.[Diese Nachricht wurde von bgrittmann am 19. Apr. 2013 editiert.]
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Mittellinie automatisch auf Ansichtsachse
moppesle am 22.04.2013 um 13:17 Uhr (0)
Hi Tom,Zitat:Den Linientyp und -stärke für Mittellinien kannst du doch in den Standards einstellen, oder?ja, aber.Ich erzeuge mir die Mittellinien mit einer Linie.Oder hab ich den Schalter für Mittellinien nicht. ------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 22. Apr. 2013 editiert.]
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Mittellinie automatisch auf Ansichtsachse
moppesle am 22.04.2013 um 12:57 Uhr (0)
Hallo zusammen,aktuell erzeuge ich zwei Mittellinien auf der Ansichtsachse der View .Dann ändere ich ihre Eigenschaften (Strichstärke und etc.)Hintergrund ist der. Bei Erzeugung einer Mittelline aus der Toolbar "Aufbereiten" sind diese nicht auf die Ansichtsachse anwendbar.Möchte aber auf Grund der Updatefreundlichkeit die Mittellinie auf der Ansichtsachse. Dies für jede View zu machen ist sehr aufwendig.Kann man diese Vorgehensweise automatisieren? ------------------Gruß UweAuch Catia ist nur ein Mensch! ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Mittellinie automatisch auf Ansichtsachse
moppesle am 22.04.2013 um 15:06 Uhr (0)
Hallo hab mal ein Video angehängt.Die Mittellinien werden automatisch Coincedent mit der VDirection und HDirection gesetzt.Zu sehen an der grünen Farbe der Linien.Makroaufzeichnung war leer.Hat jemand eine Idee?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Mittellinie automatisch auf Ansichtsachse
moppesle am 22.04.2013 um 15:28 Uhr (0)
Hi Tom,Die Mittellinienfunktion fällt aus, weil sie nicht auf der Ansichtachse coincedent zu setzen ist.Sie erzeugt lediglich eine Mittelachse der selektierten Elemente.Es geht darum, die Linien assoziativ auf die Ansichtsachse zu bekommen um eine updatfreundliche Bemaßung erstellen zu können.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Mittellinie automatisch auf Ansichtsachse
moppesle am 22.04.2013 um 16:17 Uhr (0)
Hallo Jochen, hallo TomOk. überredet. Hab das Mittelkreuz nur für Bohrungen verwendet. Dank euch beiden. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Bemaßung an Tangente eines Radius
moppesle am 25.04.2013 um 13:11 Uhr (0)
Hallo Frosch,bei der Bemaßung auf das gelbe Viereck der zu verändernden Geometrie zeigen STRG-Taste drücken und den gewünschten Anchorpunkt über RMT auswählen. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
