CATIA V5 Drafting : 2 Kreise tangentenstetig mit Radius verbinden ?
moppesle am 29.04.2013 um 08:32 Uhr (0)
Hallo Michael,wenn ich das richtig verstanden habe befindest du dich im Sketcher!?Erzeuge den Verindungkreis und positioniere ihn so, wo er ungefähr sein soll. Nun den ersten und den Verbindungskreis die tangentenstetigkeit mitgeben.Das selbe mit den zweiten Kreis. Gewünscht geometrie trennen und fertig. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : 2 Kreise tangentenstetig mit Radius verbinden ?
moppesle am 29.04.2013 um 08:38 Uhr (0)
Hallo nochmal,wilkommen im Forum. Bitte noch Systeminfo ausfüllen. schau mal hier rein.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Drafting : OpenType Schriftart wird nicht korrekt dargestellt
kollabierer am 03.05.2013 um 18:25 Uhr (0)

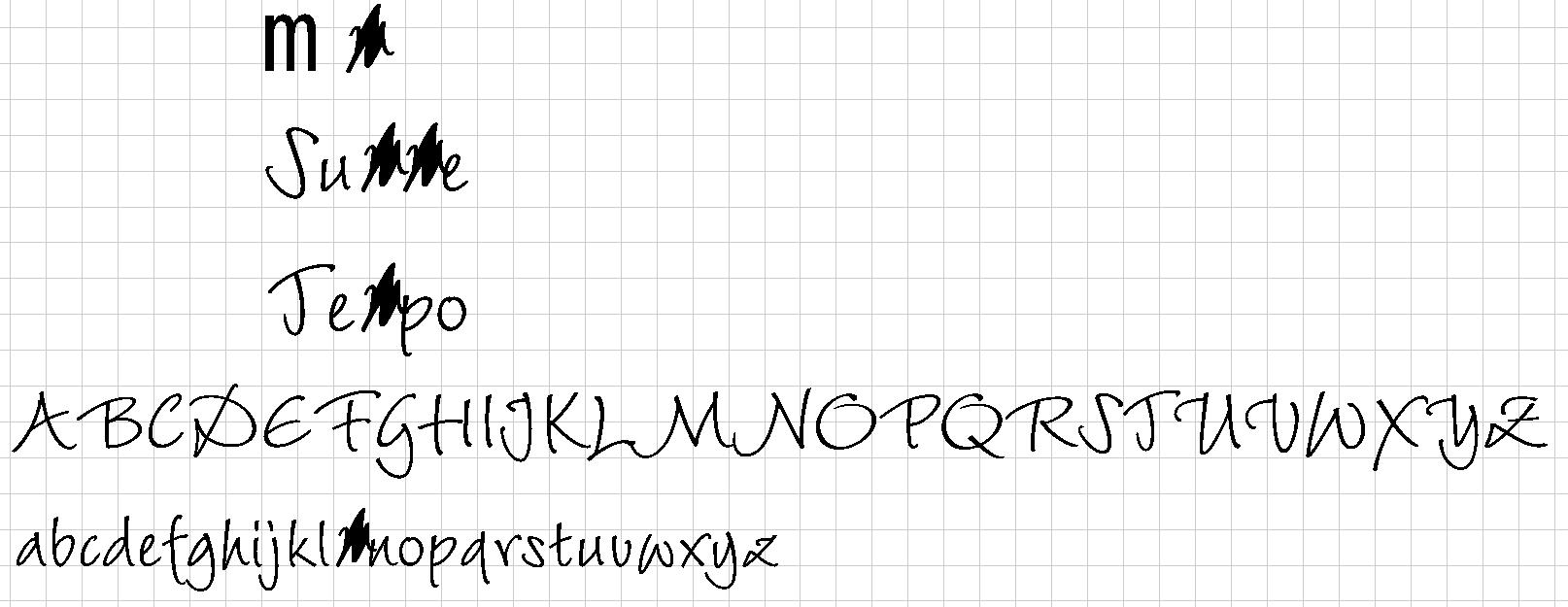

Halloich muss eine Gravur erstellen mit einer vom unden bereitgestellten Schriftart.Schrift nennt sich "WiesbadenSwing".Bisher hat alles funktioniert, aber nun bin ich beim ersten Wort mit einem "m" und das wird falsch dargestellt.Nur das "m" ist betroffen, an der Schrift liegt es eher nicht, habe andere Programme versucht, MS Word usw. da wird alles korrekt dargestellt? Jemand eine Idee?Oder einen workaround? Die Schrift ist nicht kostenlos, sonst würde ich sie bereitstellen, alledings per PN... würde zu ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Bogenlänge Catia V5 R20 bemaßen
wolfi_z am 06.05.2013 um 19:02 Uhr (0)
Geht das dann wirklich nur so??LG ... Wolfi ------------------Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Bogenlänge Catia V5 R20 bemaßen
Gulu am 07.05.2013 um 09:10 Uhr (0)
Hi Wolfi,der OEM knallt Dir jede Woche neue Hardware vorn Latz?!?!?GEIIIIL!!! GrußMario
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Bogenlänge Catia V5 R20 bemaßen
bgrittmann am 06.05.2013 um 19:08 Uhr (0)
Servus WolfiLeider geht es nur so in der Skizze.GrußBerndPS: Bitte Systeminfo ausfüllen.------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Bogenlänge Catia V5 R20 bemaßen
gxs am 06.05.2013 um 18:17 Uhr (0)
Hallo zusammen,ich will die Bogenlänge eines Teilkreises in einer Skizze bemaßen. Kann mir da jemand helfen?gruß
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Bogenlänge Catia V5 R20 bemaßen
bgrittmann am 06.05.2013 um 18:30 Uhr (0)
ServusWillkommen im Forum. Bitte Systeminfo ausfüllen.In der Skizze geht dies nicht.In der Zeichnungsableitung kannst du aber die Bogenlänge bemaßen.GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Bogenlänge Catia V5 R20 bemaßen
wolfi_z am 06.05.2013 um 19:16 Uhr (0)
Zitat:Original erstellt von bgrittmann: PS: Bitte Systeminfo ausfüllen.Dose unterm TischGrosser FarbfernseherCAD ForumLoechriger Strak Ah, die weiss ich doch selber nicht. Das was der OEM einem so vorn Latz knallt Aendert sich jede Woche LG ... Wolfi ------------------Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Bogenlänge Catia V5 R20 bemaßen
wolfi_z am 07.05.2013 um 09:17 Uhr (0)
Nein, nur immer neue V5 R19 SPxy Hotfix 212341234 mit neuen Bugs Und jedesmal sind alle Settings weg ------------------Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Schraffur im Standard ändern?
Serengar am 14.05.2013 um 23:04 Uhr (0)
Hallo zusammen,zunächst mal: ich habe zu dem Thema bereits gesucht, und bereits die Darstellung von Pfeilen im Standard verändern können.Ein Problem ist aber geblieben:Wenn ich in einer Zeichnung einen Schnitt erstelle, kommt bei Nutzung der ISO Standards immer eine Schraffur mit falschem Winkel.Ich brauche immer 45°.Unter DarstellungBereichsfüllung aber STD 5 als Muster angegeben, und unter MusterLinienSTD 5 ist 45° angegeben.Eine Materialzuordnung hat keinen Einfluss (soll Sie auch nicht haben) weil ich ...
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Schraffur im Standard ändern?
Serengar am 15.05.2013 um 14:35 Uhr (0)
Danke für die Antwort, aber mir ging es nicht um einmalige veränderungen an der Schraffur eines Schnitts,sondern ich wollte im Admin Modus von Catia die Standards dafür bearbeiten.
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Schraffur im Standard ändern?
MarkusB am 16.05.2013 um 13:12 Uhr (0)
Hallo Zusammen,ja genau ...Und DAS Standard Pattern ist jenes, dass in der Reihenfolge im XML File zuerst aufgeführt wird.Die Bearbeitung der Standards nehme ich gerne mit einen XML fähigen Editor (z.B. SciTe www. cintilla .org) vor. Falls nötig, kann man mit CATIA / Tools / Standard ... eine Stelle im XML File manipilieren (z.B. Abstandswert auf 123mm setzen) und diesen besonderen String dann im XML File suchen.GrußMarkus------------------[Umgebung: CATIA V5R18 SP5, V5R19 SP3 OS: XP64 engl. Version, engl. ...
|
