CATIA V5 Part / Assembly : Assemblyupdate dauert ewig
RSchulz am 21.11.2011 um 16:57 Uhr (0)
Naja, da CATIA eben viele Mittel und Möglichkeiten zur Verfügung stellt, wüsste ich nicht, wie man etwas derartiges niederschreiben kann.In meinen Augen hilft hier nur Verständnis für das System bzw. Hintergrundwissen, wie das Systemgenau funktioniert, und eben Erfahrung.Ob es nun an den Links liegt oder nicht, kannst du z.B. prüfen, indem du alle Links innerhalb der Parts isolierst. Vorher würde ich natürlich eine Sicherheitskopie anlegen. Wenn dass etwas bringt, würde ich Link für Link durchgehen und prü ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Boolsche Operation - STEP214
artle am 14.03.2012 um 12:07 Uhr (0)
Hallo Johannes!Danke für deine Info!Deine Ausführung ist bis auf einen Punkt richtig - wir machen aus dem boolschen Ergebnis ein neues Part auf und kopieren dies als Ergebnis rein. Wird in Catia dann auch als 1 Volumenmodell angezeigt!Heraus kommt jedoch nach dem STEP-Export alles so wie es vor der boolschen Operation war - doch nicht ganz vollziehbar (jedenfalls für mich).------------------Ciao, Alexander
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Verschneidung/Materialentfernung anhand eines Splines
Naca0015 am 22.11.2011 um 14:01 Uhr (0)
Hallo Bernd,dieses Teil wird dann noch gespiegelt. Für die endgültige Düse werden dann 4 von diesen Teil jeweils 90° zueinander zusammen gebaut.Mit der Tasche hat es nach ein paar Versuchen geklappt - danke schön!Wenn ich das Gebilde jetzt Spiegeln will, sagt Catia mir: "Fehler in Objektdefinition: Eine der ausgewählten Komponenten, Aufmaßfläche.1, kann nicht umgewandelt werden."Was heißt das denn und wie kann ich das umgehen?GrußMartin/e: Hat sich erledigt Wenn ich zunächt die Spiegelungsebene auswähle, ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Zahnrad-Außendurchmesser exaxt bestimmen?
Catia-Anfaenger am 26.11.2011 um 16:38 Uhr (0)
Hallo zusammen,ich habe ein Zahnrad als Datei gegeben, dessen genauen Außendurchmesser ich nicht kenne. Wie kann ich den nun mit Catia möglichst genau bestimmen? Ich habe daran gedacht die Zahnradfläche zu projezieren, dann einen Kreis zu erzeugen und mit irgendeiner Bedingung das ganze überein zu bringen. Hat jemand eine Idee?Danke:-)
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Kunststoffzahnrad konstruieren
moppesle am 01.12.2011 um 20:04 Uhr (0)
Hallo unclebenz,wenn du schnell was haben willst, dann schau mal hier.http://www.ecs.hs-osnabrueck.de/27732.html oder hier http://catia.cad.de/index.php/downloads/CATIA%20Objekte/87-zahnrad-mit-evolventenverzahnungWenn du es selbst erstellen möchtest, dann schau mal hier http://catia-wiki.de/index.php?title=Evolventen-Verzahnung_erstellenGruß Uwe
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Kunststoffzahnrad konstruieren
unclebenz am 01.12.2011 um 20:23 Uhr (0)
Hallo,Vielen Dank für eure Antwort...Oje, ist ja garnicht so einfach. Das Problem ist, dass ich dieses Zahnrad in Catia zeichnen möchte, und die Abstände ja messen muss...Ich glaub ich such mir lieber ein anderes Thema
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Zahnräder ohne Kinematics animieren (Manipulation)
Naiki am 02.12.2011 um 10:48 Uhr (0)
Hey,ich habe Catia V5 R19, allerdings kein Kinematic. Als Beispiel hab ich hier 2 Zahnräder. Wenn ein Zahnrad mit der Funktion "Manipulation" um die eigene Achse gedreht wird, soll sich das andere Zahnrad mitdrehen, allerdings funktioniert das nicht wie gewünscht. Das anzutreibende Zahnrad dreht sich, und sobald es mit dem 2. kollidiert, bleibt es stehen (wenn "Stop on Clash" an ist) oder geht einfach hindurch.Gibt es eine Möglichkeit, das ohne Kinematics umzusetzen?
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Vierkanntrohre Verschweissen
MaxMellon am 07.12.2011 um 20:53 Uhr (0)
Hallo ZusammenIch hätte da mal eine kleine Frage.Ich habe folgendes Problem:Ich habe eine Rahmenkonstruktion aus 60 x 60 mm Vierkantrohr erstellt. Diese Rohre haben einen 5mm Radius an den Längsseiten entlang und stoßen stumpf auf einander. Siehe Bild. Das hoffentlich hochgeladen wurde.Ich möchte 4 Schweißnähte umlaufende erstellen. An den sauber auf einander treffenden Teilen ist das kein Problem. Aber wie bringe ich Catia dazu auch auf die Seiten eine Schweißnaht zu erzeugen wo ein Radius an eine Plane F ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Vierkanntrohre Verschweissen
MaxMellon am 08.12.2011 um 12:11 Uhr (0)
Darfst Du gerne.Es geht um Statische Berechnungen. Ich muss wissen wie sich der Rahmen verhält wenn er belastet wird.Habe ich zwar noch nie gemacht so was aber wird schon Ihrgent wie klappen.Erzeugt habe ich die Schweißnähte im Product.Ich habe den ganzen Rahmen so zusammen gesetzt wie man es in Wirklichkeit auch machen würde.Im Falle von Catia halt aus 20 Part Teilen.Was den Konstruktionsbaum Angeht.... der ist lang.30 Spezifikationen 136 Bedingungen und halt die 20 Teile.Währe es sinnvoller den ramen nur ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Vierkanntrohre Verschweissen
MaxMellon am 08.12.2011 um 14:17 Uhr (0)
Stimmt. Im Weld Design. Hatte mich getäuscht. Er springt ja in das andere Fenster. Hatte ich übersehen.Muß dringen wieder mehr mit Catia arbeiten. ------------------Catia V5 BeruflichPro E Privat
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : CatiaV5R19 Assembly - nur die Parts bewegen sich und nicht die Baugruppe
mape2 am 09.12.2011 um 13:10 Uhr (0)
Halo zusammen ! Das ist mein erster Beitrag hier am CAD.de (frisch Reg.) und ich hoffe das ich auch in dem entsprechenden Forumteil für CATIA V5 bin. Wenn nicht möchte ich mich schön jetzt entschuldigen ! Aber jetzt auf das eigentliche Thema !Ich mache eine Baugruppe in AD, was nicht weiteres als aus eine PET-Flasche, Schraubkappe, ein Etikett und dem dazugehörigen Flüssigkeitsstand zusammengefügt wird. Ich möchte hierbei noch anmerken das ich der volle Rookie in CATIA V5 bin, hinsichtlich AD. Ich habe all ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Symbolleiste für Part Design nicht da
Shiftee am 12.12.2011 um 22:29 Uhr (0)

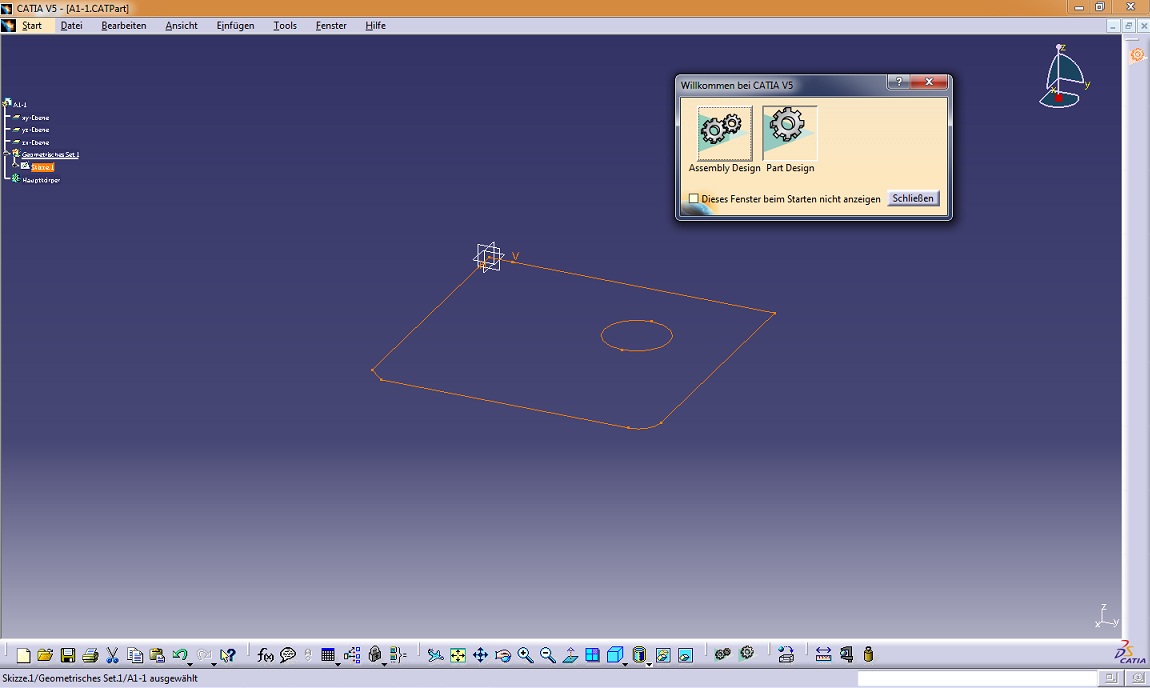

Hallo,ich bin gerade dabei mich in CATIA V5 einzuarbeiten. Allerdings komme ich gerade nicht weiter weil mir scheinbar eine Symbolleiste zur Erstellung eines Volumenkörpers fehlt.Zuerst habe ich im Sketcher ein 2D Teil gezeichnet und alle nötigen Bedingungen eingefügt. Laut meinem Skript müsste sich, wenn ich jetzt auf das "Umgebung verlassen" Icon klicke, die Symbolleiste rechts ändern. Allerings ist die danach leer. Dort müssten eigentlich Icons wie Block, etc. aufgelistet sein. Habe schon alle Leisten i ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Symbolleiste für Part Design nicht da
bgrittmann am 12.12.2011 um 22:32 Uhr (0)
ServusWillkommen im Forum. Bitte Systeminfo ausfüllen.Hast du CATIA erst neu, über eine alter Version drüber installiert?Lösche mal die Settings (vielleicht hilft es was).GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
