CATIA V5 Part / Assembly : Boolsche Operation - STEP214
moppesle am 08.03.2012 um 08:25 Uhr (0)
Hallo artle,könnte mir vorstellen, das du das so nicht hinbekommst, weil die Körper sich nich berühren oder schneiden.Wenn du probehalber mal Verbindungskörper hinzufügen würdest, dann solltest du sehen das du dann einen Körper als STEP hast.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Assemblyupdate dauert ewig
Vespafahrer am 21.11.2011 um 22:02 Uhr (0)
Servus,das ganze könnte auch an einer Einstellung liegen. In den Options R16 gibt es irgendwo bei Assembly Design einen Schalter der die Überprüfung von redundanten Constraints überprüft. Der Schalter kann das Verhalten von Updates extrem beeinflussen!Hab leider kein CATIA R16 auf dem Rechner.GrußDaniel
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Boolsche Operation - STEP214
moppesle am 15.03.2012 um 08:39 Uhr (0)
Hallo zusammen, Zitat:Dassault ist da eben inkonsequent und erlaubt etwas, was mathematisch so nicht definiert ist.Genau so ist es. Wenn ich auf einen Kasten Bier schaue sehe ich ja auch nicht nur die Kiste alleine. Warum sollte beim Konvertieren nach STEP die Schnittstelle auf einmal alles zusammenfassen?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Boolsche Operation - STEP214
JohannesWW am 14.03.2012 um 11:54 Uhr (0)
Hallo Alexanderdu beschreibst hier wie man aus CATIA ein Stepmodell macht und es anschließend wieder einliest. Dabei macht CATIA aus dem Stepmodel genau das, was es vorfindet. Nämlich aus räumlich nicht verbunden Einzelvolumen auch eigene Körper im CATIA. Wer das nicht schön findet, kann ja im CATIA dann wieder einen Köroer daraus machen. Wie soll es nun eine Lösung für ein Problem geben, wo es gar kein Problem gibt? Es bleint also die spannende Frage, warum soll CATIA nicht so arbeiten dürfen wie es arbei ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Boolsche Operation - STEP214
schulze am 15.03.2012 um 08:23 Uhr (0)
Heraus kommt jedoch nach dem STEP-Export alles so wie es vor der boolschen Operation war - doch nicht ganz vollziehbar (jedenfalls für mich).Das liegt einfach in der Definition des STEP-Formats.Neutralformate übertragen einfache Geometrie.Das zusätzliche "Wissen" von Catia, dass diese geometrischen Elemente als nur 1 Körper zu interpretieren seien, geht bei der Konvertierung verloren.So isses halt. Ganz einfach nachvollziehbar.------------------R.SchulzeDas CAD-System NX würde bei dieser Anordnung die bool ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Boolsche Operation - STEP214
artle am 15.03.2012 um 09:00 Uhr (0)
Hallo Zusammen!Danke für eure Infos.Generell gebe ich euch recht. Was in Catia abgebildet wird, wird auch exportiert - so und nicht anders muss und soll es auch sein!Nur: Wir machen aus dem boolschen Ergebnis anschließend ein neues Part auf und kopieren dies als Ergebnis rein. Hier wird in Catia dies dann auch als 1 Volumenmodell angezeigt! Also auch Catia "sieht" ein Teil (siehe Bild) - warum dann nicht in Step?Was mir in der Zwischenzeit klar ist, dass boolsche Operation nur für "berührende" Teile umsetz ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Boolsche Operation - STEP214
moppesle am 15.03.2012 um 09:08 Uhr (0)
Hallo Alexander. Zitat:Also auch Catia "sieht" ein Teil (siehe Bild) - warum dann nicht in StepWieviele Körper würdest du sehen, wenn du nicht den Produktbaum sehen würdest?Genau das macht STEP. Wie R.Schulze schon beschrieben hat funzt das boolen von nicht verbundenen Körpern in anderen Systemen nicht (bedingt)Ist halt so. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Boolsche Operation - STEP214
schulze am 15.03.2012 um 10:08 Uhr (0)
Was mir in der Zwischenzeit klar ist, dass boolsche Operation nur für "berührende" Teile umsetzbar ist - und wurde mittlerweile so auch den Konstrukteuren kommuniziert.Dassault nennt Dein Konstrukt einen "Multi-solid body" und lässt das ausdrücklich zu.Ich bin bislang noch nicht über eine klare Definition gestolpert, was denn der Unterschied zwischen einem "Solid" und einem "Body" sein soll.Man sollte sich halt die Frage beantworten, wofür das "EIN" in "Vereinigung" steht. Das Ergebnis der Vereinigung soll ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Boolsche Operation - STEP214
artle am 15.03.2012 um 10:18 Uhr (0)
Hallo Zusammen!Nochmals danke für die Erklärungen bezüglich boolsche Operation und Multi-Solid-Body.Uns ist mittlerweile klar geworden, dass es hier keine von uns gewünschte und umsetzbare Lösung gibt (siehe vorige Antwort). Eine Vereinigung funktioniert in Catia eben halt nur mit sich berührenden Körpern um eine Oberfläche zu erstellen - ist in unserem Fall eben nicht der Fall!Wir benötigen den einen Körper als STEP eben für die Umsetzung in Moldex. Mit mehreren Körpern funktionierts auch - ist eben halt ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Größere Bauräume
tberger am 15.03.2012 um 15:25 Uhr (0)
Stichwort "selektives Laden"- Einstellung auf erster Registerkarte der Optionen ändern: Referenzdokumente laden deaktivieren.Dann gezielt nur die Knoten im Baum laden, die du brauchst.------------------Grüße aus dem ThurgauThomas+++++++++++++++++++++++++++++++++CATIA - eine Laune der Natur ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Material und Farbe in einem Bauteil
tberger am 15.03.2012 um 15:43 Uhr (0)

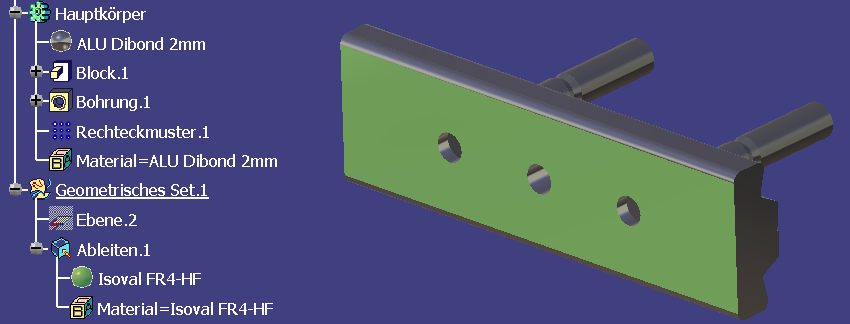

Hallo,das geht schon.Du musst nur bei einem Solid die einzufärbende Fläche mit dem GSD-Befehl nochmals ableiten.Dann kannst du der Fläche ein anderes (farbiges) Material zuweisen.------------------Grüße aus dem ThurgauThomas+++++++++++++++++++++++++++++++++CATIA - eine Laune der Natur ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Fehlermeldung Schalenelement
tberger am 16.03.2012 um 05:45 Uhr (0)
Nun,dann scheibe ich zurück, wenn man schon so beliebt ist ;-)Ich würde mal mutmassen, dass sich der Offset am Übergang von deiner Ellipse / Bogen hin zu deiner Geraden verschluckt. Der Übergang könnte mit einer Verbindungskurve mit Krümmungsstetigkeit an beiden Enden geschönt werden, dann kann man es nochmals versuchen.Heisst: wenn die Schnittkurvensegmente wirklich schon tangentenstetig verbunden sind (Kontrolle) ein Stück davon als Übergang (Verbindungskurve) darstellen.Mit Daten wäre das natürlich bess ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Szene in Zeichnung übernehmen?
cad-bho am 16.03.2012 um 09:08 Uhr (0)
Moin zusammen,bin mal wieder bei Catia gelandet :-)Ich habe mal zwei Fragen:1. Wie löscht man denn eine Szene wieder?2. Wie kann ich denn eine Szene in eine Zeichnung übernehmen?Danke schon mal im vorausGruss Bernd------------------Gruss BerndVor zwei Monat wusste ich noch nicht, wie Inschenör geschrieben wurde- heute bin ich einen
|
| In das Form CATIA V5 Part / Assembly wechseln |
