CATIA V5 Part / Assembly : Arbeiten mit Boolschen Operationen
moppesle am 30.01.2013 um 08:57 Uhr (0)
Hallo bartelrobert2,siehe Bild.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Stärke messen
Stefan900 am 04.02.2013 um 15:31 Uhr (0)
Hallo Leute,Mit dem Feature "Element messen" (ist so ein Messschieber mit ner Kugel zwischen den Backen) konnte man früher (R19) auch die Stärke messen. Direkt mit einem Klick. Nun muss ich das Feature "Messen zwischen" (ist ein Lineal) nehmen und zwei Flächen anklicken um die Wandstärke rauszubekommen. Gibts das vorige garnicht mehr? P.S.: ich verwenden nun Catia R20Oder hat das mit unterschiedlichen Lizenzen zu tun?Gruß!Stefan
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Trennelement bei Verrundungen
Mörchen am 11.11.2009 um 12:20 Uhr (0)

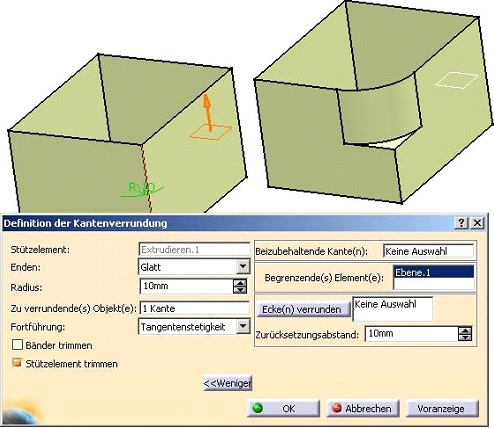

Hallo Frank,ich sitz grad nicht am CATIA-Rechner, aber ich nehme an, Du meinst begrenzende Elemente. Begrenzende Elemente können Planes oder Flächen sein. funktion siehe Bild (aus älterem Release)GrußMörchen
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Skizzierte Linien, Maße und Constraints von Volumen verdeckt
Stefan H am 18.02.2013 um 08:19 Uhr (0)
Hallo Forum! ich hatte die Frage schon einmal unter Catia-Allgemein gepostet http://ww3.cad.de/foren/ubb/Forum133/HTML/010324.shtml ,vielleicht ist ja hier jemand dabei, der mir da helfen kann:Wenn ich in der VW-Umgebung im Skizzierer bin und Linien, Maße etc. teilweise von Geometrie "verdeckt" sind, kann ich diese nicht mehr sehen.Wenn ich das ganze aber in der Standardumgebung anschaue, paßt alles.Also kann es wohl nicht am Grafiktreiber liegen.Ich habe fast nichts in den Optionen verstellt und auch ein ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Schalenelement, Teilfläche mit anderen Aufmaßen erstellen
thomasacro am 18.02.2013 um 20:16 Uhr (0)
Hi Beile.Eins deiner Probleme scheint zu sein, dass du schon verrundet hast, bevor du das Schalenelement erzeugst. Wenn du eine Fläche "mit anderem Aufmaß" definierst, weiß Catia aufgrund der tangentenstetigen Fortführung nicht, wo diese Fläche aufhört.------------------gruß, Tom
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Catia V5 Daten umwandeln in DGN MicroStation
GinzaLiquid am 16.07.2013 um 13:24 Uhr (0)
Hallo,das Thema ist zwar schon älter. Aber wir haben dafür eine Direktschnittstelle von Netallied die genau das kann. Also CATIA Daten vereinfacht oder exact nach Microstation importieren.GrußDominic------------------Click Ok to terminate
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Catia V5 Daten umwandeln in DGN MicroStation
Siggi.mo am 25.02.2013 um 12:18 Uhr (0)
Hallo zuerst ein mal Danke für die Antwort und das Willkommen,Die Formate Step und iges sind für mich die einzigen Formate, mit denen man Daten In MicroStation importieren kann. Mein Problem ist aber, dass ich in Catia die Daten so bearbeiten müßte, um alle "unwichtigen Details" herauszufiltern, um dann in MicroStation vernünftig arbeiten zu können. In MicroStation wird jede einzelne Kante dargestellt, was dann auf dem Layout als schwarzer Punkt erscheint.Wenn ich mir etwas wünschen dürfte, wäre das in Cat ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Catia V5 Daten umwandeln in DGN MicroStation
RSchulz am 25.02.2013 um 12:30 Uhr (0)
Hast du schonmal die Funktion "Generate Part from Product" ausprobiert, mit der man aus einem Produkt ein Part generieren kann, welches als ganzen eine Hüllgeometrie darstellt. Mehr vereinfachen kann man fast nicht.------------------MFGRick SchulzNettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Farbverlust beim spiegeln im Produkt
CGSchwabe am 26.02.2013 um 08:56 Uhr (0)
Hallo,ich habe das Problem, dass wenn ich innerhalb eines Produktes ein Part spiegeln möchte, gehen die Farben verloren (verschiedene Flächen wurden für die Fertigung mit Farben vergeben).Wir haben insgesamt 7 Rechner im EInsatz, auf denen CATIA gleich installiert wurde. Auf einem Rechner bleiben sletsamerweise die Farben erhalten, auf allen anderen Rechnern verliert Catia die Farbgebung im gespiegeltem Part. Da wir große Bauteile haben mit teilweise über hundert Bohrungen und Bearbeitungsflächen ist dies ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Farbverlust beim spiegeln im Produkt
MarkusB am 26.02.2013 um 09:27 Uhr (0)
Hallo CGSchwabe,wenn dann kannst Du es mal mit Tolls / Options / Tnfrastructure / Part Infrastructure / Part Dokument // Color on Import Managementversuchen.Ich weiss aber nicht ob das klappt.Ansonsten einfach alle Settings von einer Maschine auf die andere kopieren.Dabei auch an die User Settings denken. Grundsätzlich ist es eine Überlegung, ob es im Unternehmen einheiutliche Standard-Settings gibt.Jeder kann seinen einegen machen und bei Bedarf geht man auf den Standard zurück.Viel Erfolg.Markus--------- ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Ursprungspunkt ändern
Plik am 26.02.2013 um 16:09 Uhr (0)
Hallo zusammen,ich habe ein riesen Problem und ich hoffe ihr könnt mir helfen. Wenn man in einem Product ein neues Part erzeugt, fragt Catia einen ob ein neuer Ursprungspunkt verwendet werden soll oder ob der alte beibehalten werden soll. Aus meiner Unwissenheit heraus habe ich immer einen zentralen Punkt meines Bauteils ausgewählt. Das hat sich jedoch nun als großer Fehler herausgestellt. Kann ich das irgendwie wieder ändern, sodass dier Ursprungsebenen auf dem ursprünglichen Nullpunkt liegen?Gruß Plik
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Gleiche Parts unabhängig voneinander positionieren
CadCowboy am 07.03.2013 um 12:24 Uhr (0)
Hallo,bin selbst ziemlicher CATIA-Anfänger und gespannt, ob mir jemand bei meinem folgendem Problem helfen kann.Das Problem:Ich kann das gleiche Part zwar mehrmals ins Product laden, diese Parts dann aber nicht unabhängig voneinander positionieren.Konkrete Problembeschreibung:Ich befinde mich im Assembly Design und möchte jeweils die gleiche Schraube in verschiedene Bohrlöcher einer Platte setzen (siehe Screenshot).Der Strukturbaum ist dabei so angelegt, dass alle Schrauben in eine Komponente bilden und di ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Gleiche Parts unabhängig voneinander positionieren
moppesle am 07.03.2013 um 12:31 Uhr (0)
Hallo CadCowboy, wilkommen im Forum.Setze mal dein Produkt wo die Schrauben drin sind in Bearabeitung (Aktiv). (Aktiv = Blau hinterlegt)------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
