CATIA V5 Part / Assembly : Öffner eines Korkenziehers
moppesle am 17.01.2014 um 14:32 Uhr (1)
Zitat:Aber er hat ja erst mal überhaupt nach einer Lösung gefragt.Hier führen viele Wege nach Rom - im Sketcher und im Part Design.Hast ja schon recht,Zitat:Kann mir jemand sagen, wie man da am besten vorgeht?ich könnte jetzt aber auch kleinlich werden. Nun gut wir hoffen das ihm das hilft. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Variable Anzahl Parts in Assembly Design einfügen
Saker am 18.01.2014 um 18:17 Uhr (15)
Hallo,ich lese hier bereits einige Zeit mit und konnte dadurch auch meine Fragen immer klären. Nun stehe ich aber vor einem (hoffentich) kleinen Problem.Mittels Design Table und unterschiedlichen Configurations kann ich unterschiedich große Varianten meiner Assy erstellen.In der Assembly gibt es je nach Größe eine variable Anzahl Rippen. Da die Rippen aus mehreren Parts bestehen befinden diese sich in einer separaten Assembly. Gibt es eine Möglichkeit in Catia V5 R19 mittels Parameter eine variable Anzahl ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Variable Anzahl Parts in Assembly Design einfügen
moppesle am 21.01.2014 um 07:21 Uhr (1)
Hallo Daniel,Zitat:Die Frage ist aber: Lässt sich das GSD Punkt Pattern nicht doch irgendwie dafür verwenden?Ich kann dich beruhigen. Wir arbeiten schon seit Jahren mit GSD Pattern, und es gab noch nie Probleme. Grundsätzlich gehen wir so vor.Ein Achsensystem erzeugen dessen Ursprung (Punkt) aus einer Skizze besteht. Nun ein GSD Element Pattern.Bauteil im Assyembly coincidence auf die Achse setzen. GSD Pattern für das ReusePattern nutzen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Konstruierte Lunker bei Gussteil
moppesle am 22.01.2014 um 15:51 Uhr (1)
Hallo Mario,Zitat:was hast Du denn gegen Boolesche Operationen?Du mußt was verwechseln. Ich hab doch gar nichts gegen Boolsche...------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Konstruktion einer Badewanne-Bitte um Hilfe
Paplo am 22.01.2014 um 18:52 Uhr (1)
Huhu,ich habe mich entschieden mein Gesellenstück in Catia zu Konstruieren.Soweit hat auch alles mit ein wenig Hilfe geklappt.Jedoch bekomme ich die Form dieser Badewanne einfach nicht hin habe schon mit der Auszugsschräge gearbeitet, da die schräge außen sowie innen gerade läuft sieht es zum eien nicht sehr schön aus und zum anderen wäre es auch nicht bequem darin zu liegen. Bilder der Wanne habe ich hinzugefügt.Hoffe mir kann jemand von euch helfen.Liebe Grüsse...[Diese Nachricht wurde von Paplo am 22. J ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Konstruktion einer Badewanne-Bitte um Hilfe
moppesle am 23.01.2014 um 12:26 Uhr (1)
Hallo Paplo,hier mal ne Variante mit Auszugsschräge.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Konstruktion einer Badewanne-Bitte um Hilfe
xam0560 am 23.01.2014 um 12:49 Uhr (1)
ARG jetzt ist mir Catia abgeschmiert. So ein.... Heute Abend mach ich es schnell nochmalSry------------------Gruß,Maximilian
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Konstruktion einer Badewanne-Bitte um Hilfe
moppesle am 23.01.2014 um 13:26 Uhr (1)
Hey Paplo,mal ne technische Frage zur Holzbearbeitung.Wie bekommst du die Wanne dicht ohne das das Holz aufquillt?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Konstruktion einer Badewanne-Bitte um Hilfe
moppesle am 23.01.2014 um 13:49 Uhr (1)
Ok,ich kenne Leinölfirnis.Habe schon einiges damit behandelt.Ist das so was ähnliches?Kannst du mir den Namen nennen?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Variable Anzahl Parts in Assembly Design einfügen
Saker am 24.01.2014 um 19:09 Uhr (1)

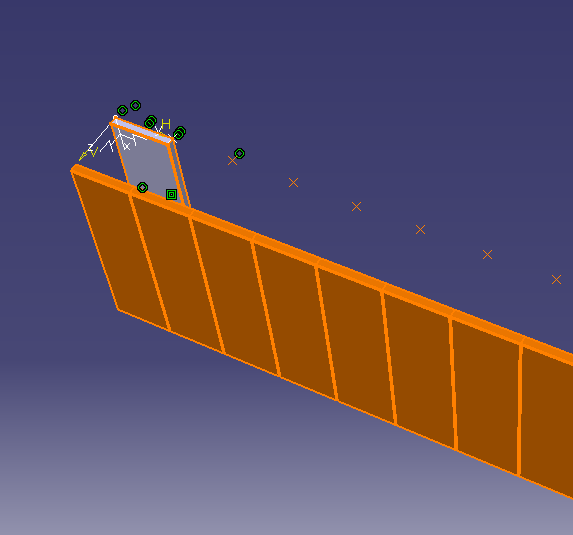

Catia meckert ja, dass keine Verbindung zwischen den Elementen des Patterns und dem Part welches kopiert werden soll besteht.Gehe ich nun hin und und folge Catias Wünschen und setze z.B. den ersten gepatterten Punkt Coincidence mit dem Part, meckert Catia zwar nicht mehr, allerdings wird das Part nun zwar in X-Richtung gepattert allerdings mit einem Offset auf der Y-Achse, der genau dem Abstand des gepatterten Punktes zu dem Achssystem entspricht. Egal was ich auch mache, entweder ich bekomme die bereits g ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
ReusePattern.zip |
CATIA V5 Part / Assembly : Variable Anzahl Parts in Assembly Design einfügen
moppesle am 25.01.2014 um 18:19 Uhr (1)
Hallo Daniel,hier mal ein Beispiel. Hoffe das hilft.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Entformung
moppesle am 25.01.2014 um 19:02 Uhr (1)
Hallo Klaus,du mußt den Körper den du entformen möchtest "in Bearbeitung" setzen.Oder du hast zwei gleiche Körperflächen übereinander stehen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
Steuerung.zip |
CATIA V5 Part / Assembly : Variable Anzahl Parts in Assembly Design einfügen
Thomas Harmening am 26.01.2014 um 01:54 Uhr (1)
catia teilt doch mit das es ein Gsd Pattern ist ... blablba Habe mal das Pattern aus dem Partdesign verwendet, ist es das was du willst?
|
| In das Form CATIA V5 Part / Assembly wechseln |
