CATIA V5 Part / Assembly : andere Add-/Remove-Körper werden in der Skizze nicht angezeigt
wolfi_z am 31.07.2015 um 12:23 Uhr (15)
------------------NX neun minus CATIA fuenf ergibt Hartz IV
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Auszugsschräge
wolfi_z am 04.08.2015 um 11:01 Uhr (1)
OK, also ich hab noch einen anderen Punkt zum Meckern Und der ist, dass Du hier eine Draft nach dem Zusammenbau machst, sowas finde ich ja ganz gruselig.Dress-Ups gehoeren in die Einzelbodies, und erst danach zusammengebaut. LG ... Wolfi ------------------NX neun minus CATIA fuenf ergibt Hartz IV
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Spline in Solid integrieren
moppesle am 04.08.2015 um 14:25 Uhr (1)
Hallo Flo,meines Wissens gibt es da nichts.Du kannst dir aber in der View die 3D Wireframe anzeigen lassen.Vielleicht hilft dir das ja schon.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Spline in Solid integrieren
moppesle am 04.08.2015 um 15:49 Uhr (1)
Wenn du die Ableitung direckt vom Part machst, kannst du das ganze mit "Overload Properties" ableiten.So kannst du die Spline ins Now Show stellen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Auszugsschräge
wolfi_z am 04.08.2015 um 12:34 Uhr (15)
Nein, ich meine: Erst draften, dann adden.Was das en detail bedeutet, kann ich jetzt nicht sofort erkennen LG ... Wolfi ------------------NX neun minus CATIA fuenf ergibt Hartz IV
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Spline in Solid integrieren
moppesle am 05.08.2015 um 20:06 Uhr (1)
Hallo Flo,Zitat:Ich kann "overload properties" leider nicht bei der Ansicht eines einzelnen Parts oder Körpers auswählen...Beim Ableiten mit gehaltener STRG-Taste die gewünschten Bodys / GeoSets selektieren und dann Ansichtsebene auswählen.Danach kannst du über RMT auf den View "Modify Links" auch noch nachträglich Elemente aus dem 3D hinzufügen oder entfernen.Danach kannst du alle 3D Elemente ausblenmden, und die View möchte dann kein Update. Mit "overload properties" kannst du zusätzlich Objekteigenscha ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Spline in Solid integrieren
moppesle am 06.08.2015 um 22:51 Uhr (1)
Hallo Flo,kann die Vorgehensweise nur für R19 bestätigen.R24 weiß ich nicht wirklich, würde aber auf Settings tippen.Aber vielleicht hat Dassault mal wieder etwas geändert ohne es zu wissen. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Verrundung
wolfi_z am 10.08.2015 um 15:00 Uhr (15)

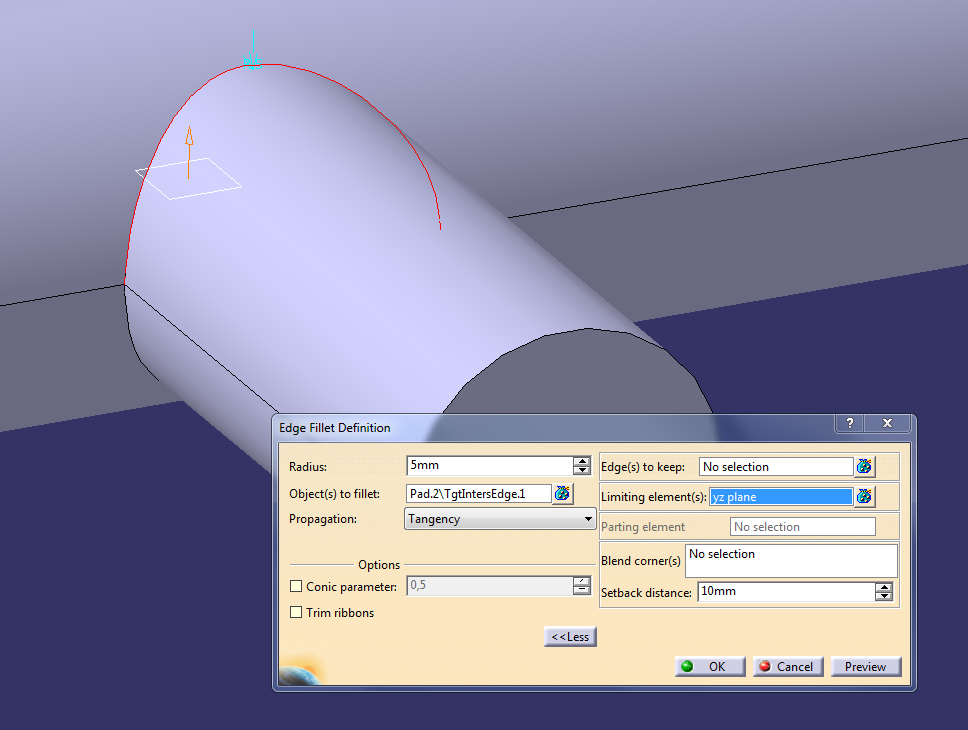

Hi,Diese Verrundung wirst Du vermutlich in zwei Schritten machen muessen. Mit Limiting Element, die Mittelebene, die auch fuer die Parting Draft benutzt wird.LG ... Wolfi ------------------NX neun minus CATIA fuenf ergibt Hartz IV
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Neues Teil an bestehende Assemby anpassen
mmaass am 11.08.2015 um 11:57 Uhr (15)

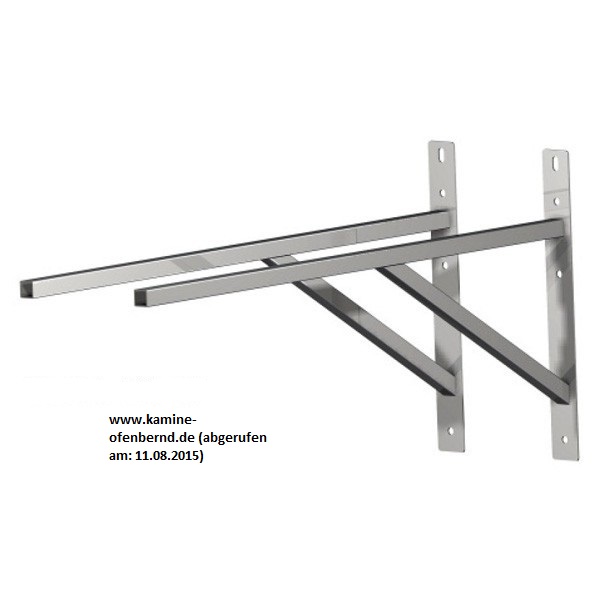

Hallo Zusammen,ich habe meinem Thread eine beispielshafte Abbildung beigefügt.Ich möchte ebenfalls gern eine Wandkonsole in Catia konstruieren und habe es auch geschafft aber auf einem offensichtlich unprofessionellen Weg .Ich möchte deshalb gerne fragen, wie es (sinvoll und professionell) möglich ist in eine derartige Konsole (siehe Abbildung) das Knotenrohr (Rohr zur Abstützung im 45°-Winkel) hinein zu zeichnen und anschließend trotzdem ein einzelnens Part für das Knotenrohr zu erhalten? Ich benötige ja ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Neues Teil an bestehende Assemby anpassen
moppesle am 11.08.2015 um 12:56 Uhr (1)
Hallo mmaass,erzeuge jedes Teil im einem Part.Diese in einem Produkt positionieren.Für die Abstützung in den anderen Parts einen Abzugskörper erzeugen der die Gehrung darstellt.Diese publishen und in das Part mit der Abstützung kopieren und dort abziehen.So kannst du auch einen beliebigen Winkel der Abstützung wählen, ohne jedesmal im Part etwas ändern zu müssen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Bohrungsposition übertragen
wolfi_z am 11.08.2015 um 12:57 Uhr (1)
Hallo,Der sinnvolle Weg waere, die Bohrungsachse im einen Bauteil zu publizieren und CPL ins andere Bauteil zu uebernehmen, und dort dann die Bohrung wieder ueber diese Achse zu definieren.LG ... Wolfi ------------------NX neun minus CATIA fuenf ergibt Hartz IV
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Bohrungsposition übertragen
moppesle am 11.08.2015 um 13:00 Uhr (1)
Hallo nochmal, Hier kannst du genau so vorgehen, wie in diesem Thread vom mir beschrieben,nur das du dies mit Bohrungen, Gewinden, etc. die du in dem Ursprungspart erstellst bewerkstelligst.Diese dann in dem Gewünschten Part abziehen! ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
Winkel.zip |
CATIA V5 Part / Assembly : Neues Teil an bestehende Assemby anpassen
moppesle am 11.08.2015 um 14:28 Uhr (1)
Schau dir mal die Datei an.Ist auch dein Problem mit den Bohrungen gelöst.Wenn du nicht klar kommst einfach wieder melden. ------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 11. Aug. 2015 editiert.]
|
