CATIA V5 Part / Assembly : Verrundung
wolfi_z am 10.08.2015 um 15:24 Uhr (15)

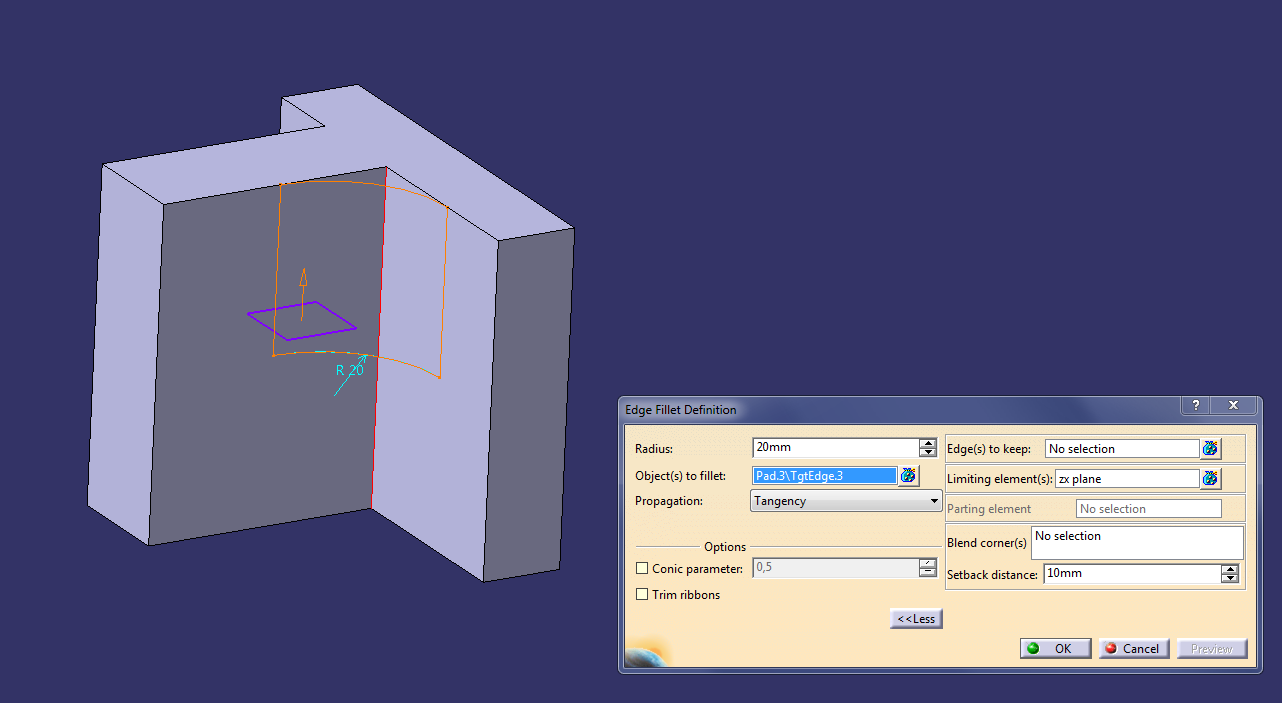

Begrenzt die Verrundung: Nur bis zum Limiting Element, nicht weiter, nur auf der Pfeil-Seite LG ... Wolfi ------------------NX neun minus CATIA fuenf ergibt Hartz IV
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Färben von Operationen
whereisdude am 12.08.2015 um 18:30 Uhr (15)
Hallo!ich habe in einem vorrigen Product einen Körper Verrundet und die Verrundungen dort erstmal in einer anderen Farbe dargestellt um sie einfacher zu identifizieren. Im Anschluss habe ich sie in der gleichen Farbe gefärbt wie auch das andere Bauteil. Jedoch ein anderes Product, die eine assoziative Kopie des vorrigen Bauteils hat, übernimmt die Anpassung der Farbe (der Verrundungen nicht). Ich habe das CAD-Modell neu geladen, aber das Problem besteht. Hat jemand eine Idee wieso CATIA die Farben nicht ak ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Färben von Operationen
wolfi_z am 12.08.2015 um 18:57 Uhr (15)
Die Farben sind bei CPL-Ergebnissen in aller Regel auf den Flaechen, und nicht auf Operationen (kannst Du pruefen mit dem Graphic Properties Wizard - die Orange mit dem Zauberstab).Ich wuerde erstmal die Kopie neu erzeugen. Wie verhaelt sich die neue Kopie? LG ... Wolfi ------------------NX neun minus CATIA fuenf ergibt Hartz IV
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Färben von Operationen
wolfi_z am 13.08.2015 um 15:21 Uhr (15)
Ich hab grad noch nachgeschaut, welche Einstellung in meiner Notiz steht, was (bezueglich der Importfarben) zu tun ist, wenn es eine neue CATIA-Umgebung gibt:Code:* Infrastructure - Part Infrastructure - Part Document: * Inherit Colors from the reference featureLG ... Wolfi P.S.: Tools - Options ist gemeint ------------------NX neun minus CATIA fuenf ergibt Hartz IV [Diese Nachricht wurde von wolfi_z am 13. Aug. 2015 editiert.]
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Trimmen von Parts im Assembly Design
claasmate am 21.08.2015 um 01:15 Uhr (1)

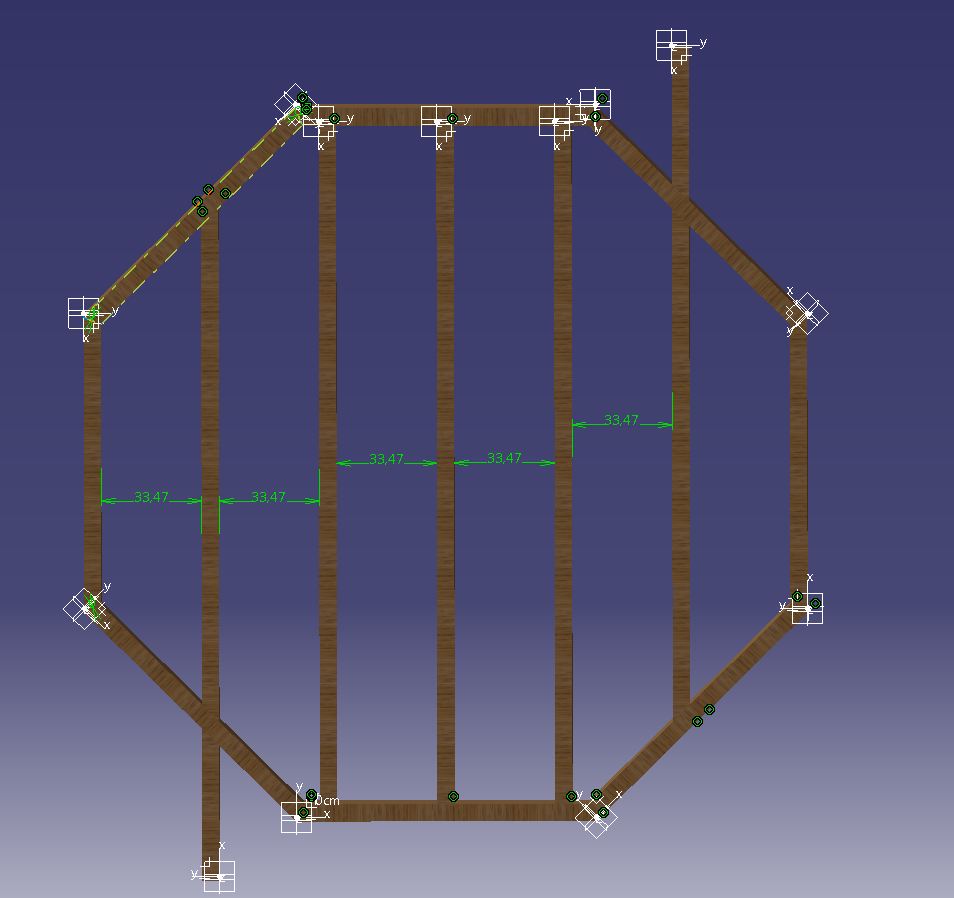

Guten Abend,ich bin neu hier in eurem Forum und benötige bitte eure Hilfe. Ich fange gerade erst wieder an, mich mit Catia zu beschäftigen und komme an einer Stelle nicht weiter (ich nutze Catia V5 R21).Ich habe eine Baugruppe aus mehreren Einzelteilen zusammengesetzt. Nun möchte ich die überstehenden Balken (siehe Screenshot) lediglich kürzen. Ich habe diverse Dinge versucht, gegoogelt ohne Ende, jedoch leider nichts gefunden. Kann mir jemand von euch sagen, wie ich am besten vorgehen könnte? Die übersteh ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Trimmen von Parts im Assembly Design
moppesle am 21.08.2015 um 07:47 Uhr (1)
Hallo claasmatewillkommen im Forum. Bitte Systeminfo ausfüllen.Hier wurde schon so etwas beschrieben.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : CATIA V5kreisförmige Anordnungen von part/Product???
DesertMen am 25.08.2015 um 10:19 Uhr (9)
Hallo Zusammen,weiß jemand, wie kann eine kreisförmige Anordnungen von part/Product gemacht werden ??? oder es geht nur liniear ?DankeMfG
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : CATIA V5kreisförmige Anordnungen von part/Product???
moppesle am 25.08.2015 um 11:02 Uhr (1)
Hallo DesertMen,willkomen im Forum. Bitte Systeminfo ausfüllen.Im Produkt geht das mit Reuse Pattern. Dazu musst du ein Pattern in einenm Part haben.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : CATIA V5kreisförmige Anordnungen von part/Product???
DesertMen am 25.08.2015 um 11:30 Uhr (1)
Vielen Dank erste mal.leider ich konnte nicht das machen. Ich habe versucht im Google irgendwelche Schulung oder Bilder zu finden, Ohne Hoffnung. MfGDesertMan
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : CATIA V5kreisförmige Anordnungen von part/Product???
bgrittmann am 25.08.2015 um 11:53 Uhr (1)
ServusAuf catia.cad.de solltest du einige Links zu Schulungsunterlagen finden. Dort sollte auch die Funktion "Muster wiederverwenden" beschrieben sein.GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Stückliste/BOM
froggy am 25.08.2015 um 13:14 Uhr (5)
Hallo, ich sitze beim Kunden vor Ort. Catia R22 Hotfix 24 wird eingesetzt. Wenn ich aus einem Produkt mir eine BOM ausschreiben will, stürzt mir Catia spätestens beim 2 Mal ab. Oft auch direkt beim ersten Versuch. Manchmal kommt Click ok to terminate, aber oft auch völlig kommentarlos. Dieser Fehler ist tritt auch bei anderen Rechnern auf. Mein Firmenlaptop mit der gleichen Catia Installation hat das Problem nicht. Habt ihr eine Idee, woran das liegen könnte? ------------------
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Stückliste/BOM
froggy am 26.08.2015 um 13:08 Uhr (1)
Ich hab jetzt mal mein Produkt komplett gecleant. Wenn ich einen txt Datei abspeicher scheint es zu funktionieren, aber als xls mach Catia die Biege. Das Problem scheint generell zu sein. ------------------
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Schneckenrad erstellen (für Dummies)
BKone am 03.09.2015 um 15:46 Uhr (1)
Also erstmal danke für die schnellen Antworten. Leider finde ich auf den verlinkten Seiten nur ein Programm zum Erstellen der Schneckengetriebe (das man erst anfragen muss), aber ich wühl mich da mal durch.@bgrittmann: falls du mit "wie genau" "wie präzise" meinst, dann kann ich sagen, dass es mit Rapid Prototyyping hergestellt werden soll. Von dem her muss die Genauigkeit nicht allzu hoch sein. Falls du mit "wie genau" "wie solle es überhaupt modelliert werden" meinst, dann war das genau meine Frage.Nach ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
