CATIA V5 Part / Assembly : Positionierung von Zahnflanken
LeiderKeinGenie am 20.11.2015 um 08:32 Uhr (1)
Hallo;leider bin ich noch ein Neuling in Catia. Ich hoffe mir kann jemand helfen.Mein Problem ist folgendes, ich wollte eine einfache Stirnradverzahnung aufbauen. Leider lassen sich die Flanken nur manuell (also ich meine durch Translation und Rotation) positionieren. Ich würde aber gern eine Bedingung wie Kontakt verwenden um die Flanken aneinander zu legen. Leider lassen sich den in dem angehängten Bild ausgewählten Flächen weder mit Kongruenz noch Kontakt anwenden.Wie würdet Ihr zwei Zahnflanken (Evolve ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Positionierung von Zahnflanken
bgrittmann am 20.11.2015 um 08:38 Uhr (1)
ServusWillkommen im Catia-Forum. Bitte Systeminfo ergänzen.Richte doch die Achsen über den Achsabstand (den du kennst) der Zahnräder aus, und die Winkellage über die Mittelebenen (Winkelbedingung oder parallel) aus.GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : nur bestimmte Parts auf einer Achse verschieben
felix.schaefer am 24.11.2015 um 15:15 Uhr (1)
Hi Leute,ich muss im Rahmen meiner Bachelorarbeit für ein Prüfstand ein Model in Catia Assembly zusammenbauen. Hierbei muss ich eine Highspeed-Camera richtig vor einer Glasscheibe eines Optischen Motors positionieren.Ich hab bisher immer für alle Bauteile eigene Koordinatensysteme erstellt und dann immer von 2 Bauteile die Koordinatensysteme passend gedreht und kongruent gesetzt.Nun wollte ich mal fragen ob es möglich wäre, bei meiner Highspeedkamera bespielsweise einen Offset für die X- und Z Achse ändern ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : nur bestimmte Parts auf einer Achse verschieben
joehz am 24.11.2015 um 15:27 Uhr (1)
Hi felix,hast Du das Gerüst fixiert? (Constraints/Fix; Anker)Just a thought,Joe------------------Inoffizielle Catia Hilfeseite
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Montagezeichnung
man4gep am 24.11.2015 um 15:23 Uhr (4)
Hallo!Ich habe ein Frage zu Montagezeichnung. Ich stelle eine Montagezeichnung mit Start Pozition zusammen, woher die ganze Maschine arbeiten kann. Aber sollte für mich die ende Position des Maschine in Zeichnung. Habes Sie etwas beraten? Ich denke das, dass in Catia diese Funktion ist. Aber wo?------------------Peter
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Montagezeichnung
man4gep am 24.11.2015 um 16:10 Uhr (1)
I have a question connected to an assembly drawing. I did put an assembly drawing. Here, the inchoative position of the machine is constrained. From this point works the machine. I would need the end position in the drawing as well. I think that there is one in the Catia but I do not know where exactly. ------------------Peter
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Träger mit veränderlichem Querschnitt
joehz am 25.11.2015 um 17:14 Uhr (1)
Kurze Zwischenfrage:Erzeugst Du den Körper mit Solid/Combine?Tschau,Joe------------------Inoffizielle Catia Hilfeseite
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Träger mit veränderlichem Querschnitt
joehz am 25.11.2015 um 17:35 Uhr (1)
Hi Täx,wenn die Polygone - Linien seh ich keine - Sketches wären,könntest den Körper damit erzeugen.Tschau,Joe------------------Inoffizielle Catia Hilfeseite
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Achsensystemdrehung
felix.schaefer am 26.11.2015 um 12:07 Uhr (1)

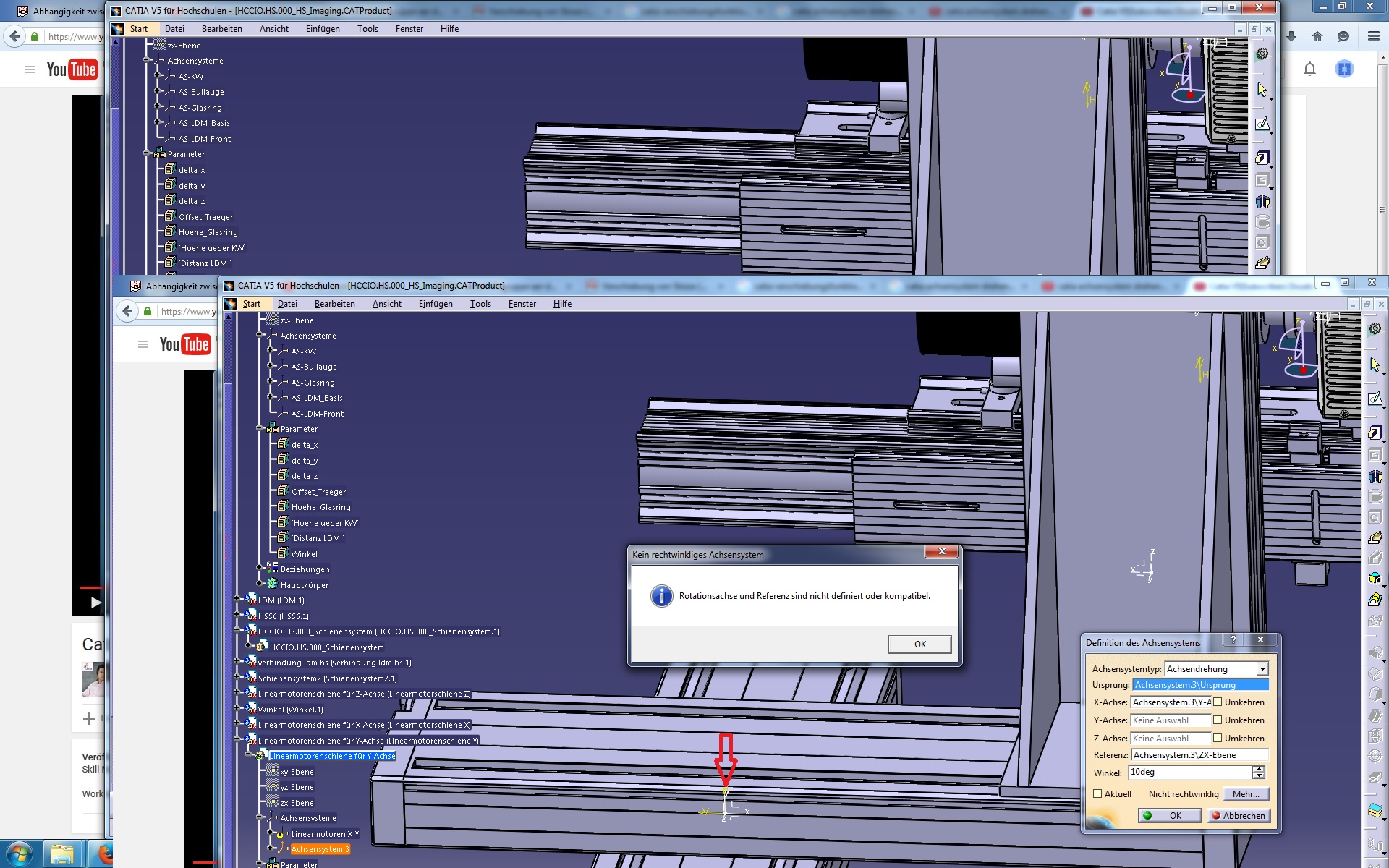

Hi Leute,ich versuche gerade krampfhaft ein Achsensystemrotation in meinem Product einzubauen. Ich habe in meinem Product zwei Schienen, die beide über einen Linearmotor verfügen über zwei Kongruente Koordinatensysteme verbunden und kann auch über Parameter den Ursprung für X- und Y- ändern, wodurch ich eine Bewegung der Linearmotoren simulieren kann.Nun soll ich aber noch eine Drehung einfügen. Zum Glück gibt es in Catia ja direkt als Achsensystemtyp "Achsendrehung" welcher glaub ich für meine Zwecke gena ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : catia v5 enhanced scenes
Rene3112 am 01.12.2015 um 16:28 Uhr (1)

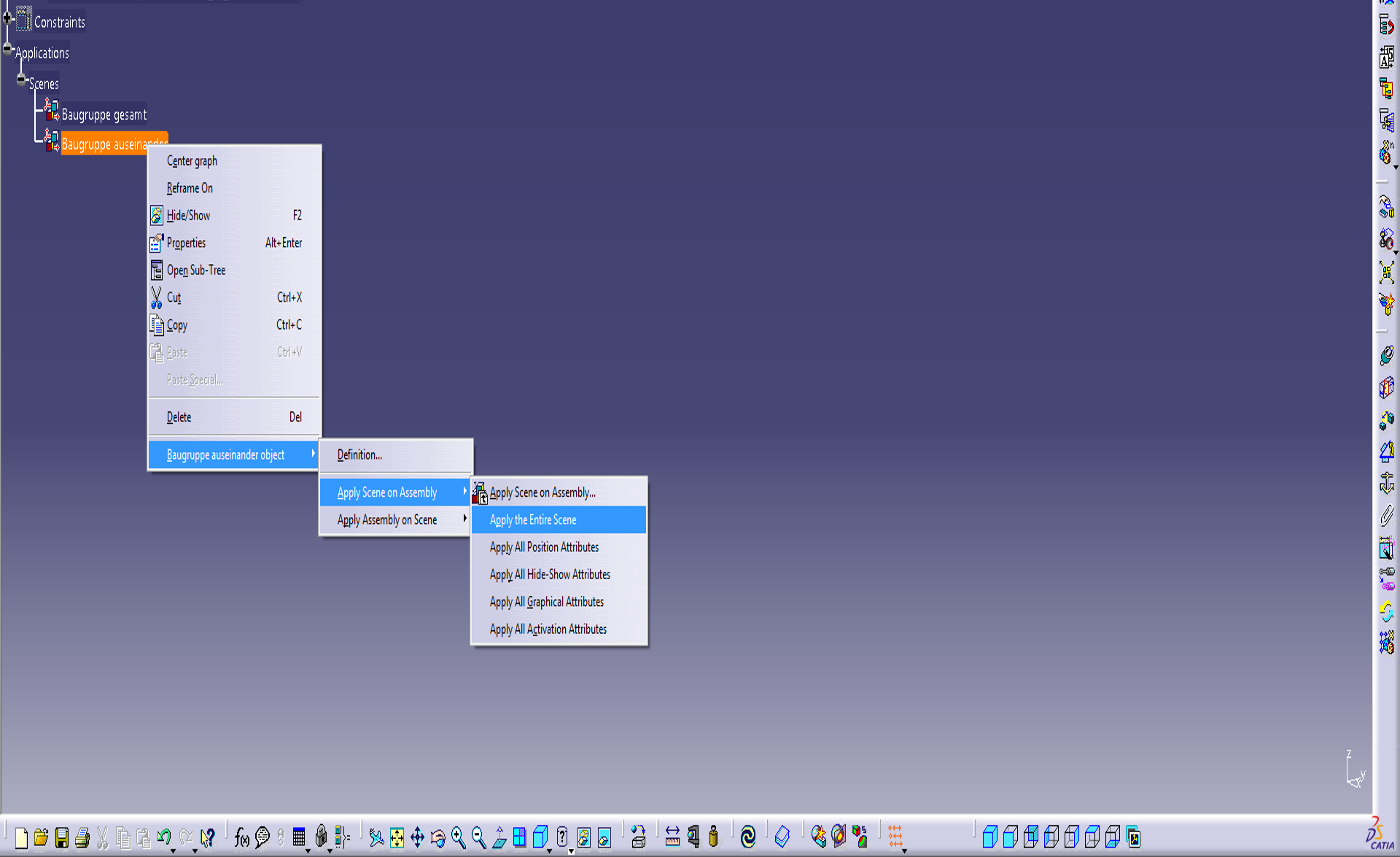

Hallo zusammen,ich habe in Catia V5 eine scene erstellt und ich möchte praktisch per Tastenkombination die gewünschte scene auf meine assembly übertragen.Weiß da jemand eine Möglichkeit, außer mit der rechten Maustaste sich durch das Menü zu klicken (siehe angehängtes Bild)?
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : catia v5 enhanced scenes
thomasacro am 01.12.2015 um 17:11 Uhr (1)
Hi René.Hab gerade kein catia hier... Findest du die gezeigte Funktion unter tools Customize commands ? Wenn ja, kannst du dir selber ein tastaturkürzel erstellen.------------------gruß, Tom
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : catia v5 enhanced scenes
Rene3112 am 01.12.2015 um 19:53 Uhr (1)
Hi, nein das geht nicht. Deswegen suche ich ja hier nach einer Lösung. Ein Makro vielleicht. Der Makrorecorder zeichnet auch nicht auf. Das fällt auch aus.
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : catia v5 enhanced scenes
thomasacro am 01.12.2015 um 20:18 Uhr (1)
Wird unten rechts etwas in der Kommandozeile angezeigt, wenn du über den Befehl läufst?------------------gruß, Tom
|
