CATIA V5 Programmierung : Batch-Programm für parametrisches V5-Modell
jdahm am 01.08.2008 um 21:32 Uhr (0)
Ich habe die ehrenvolle Aufgabe, die Parameteränderung eines CATParts als kurze Filmsequenz in einer Repräsentation zu veranschaulichen.Der Grundgedanke ist, nach jedem Änderungsschritt einen hochauflösenden screenshot zu speichern. Nach etwa 300 Iterationsschritten müßte die zeitliche Abfolge der screenshots eine Art "Morphing" vom Ausgangsteil zum optimierten Teil ergeben.Das Ganze sollte so weit, wie möglich, automatisch geschehen.Das CATPart ist bereits parametrisiert. Eine entsprechende Konstruktionst ...
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Batch-Programm für parametrisches V5-Modell
jdahm am 05.08.2008 um 18:14 Uhr (0)
Hallo denyo,an der Kommentarzeile habe ich nichts geändert.- Selbst wenn ich sie lösche, springt CATIA in diesen seltsamen Modus. Vielleicht ist das so eine Art Standardeinstellung des Programms.Die andere Variante, einen NamedView zu benutzen, ist nicht schlecht.- Ich weiß leider nicht, wie ich im script den Namen (z.B. Camera 1) zuweisen soll.Meine Versuche, die Einstellung des Blickwinkels erst mit dem Makrorekorder aufzunehmen und anschließend die entsprechenden Zeilen aus diesem script in Dein Makro e ...
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Baugruppen-Verdehung feststellen
jdahm am 19.08.2011 um 18:34 Uhr (0)
Danke für den Tip.Das Makro ist von der Grundidee wirklich gut und hat den Vorteil, eine Verdrehung in CATIA komfortabel zu ändern.Da kann man dann gleich die Auswirkungen auf die Geometrie überprüfen.Der Nachteil ist allerdings, daß man die zu kontrollierenden Knoten einzeln anklicken muß.Wir müssen aber eine komplette Produktstruktur mit teilweise mehr als 10 Unterebenen auf Verdrehungen checken.Ich hatte die Vorstellung, eine Auflistung der Assemblies mit deren Positionierungsdaten bezüglich des Root-Pr ...
|
| In das Form CATIA V5 Programmierung wechseln |
 |
CATIA V5 Programmierung : Baugruppen-Verdehung feststellen
jdahm am 22.08.2011 um 12:29 Uhr (0)

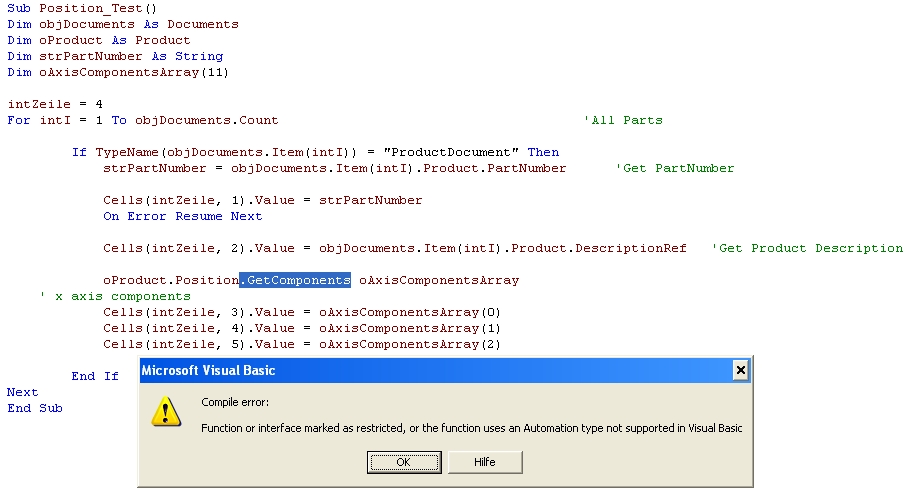

Ich habe mal versucht, das Position-Objekt entsprechend der Dokumentation auf http://www.catiadesign.org/_doc/catia/catia_vb/ auszuwerten.Dabei gibt es ein Compiler-Problem in der Zeile:oProduct.Position.GetComponents oAxisComponentsArrayWo liegt der Fehler?------------------GrußJürgen
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Baugruppen-Verdehung feststellen
jdahm am 19.08.2011 um 18:34 Uhr (0)
Danke für den Tip.Das Makro ist von der Grundidee wirklich gut und hat den Vorteil, eine Verdrehung in CATIA komfortabel zu ändern.Da kann man dann gleich die Auswirkungen auf die Geometrie überprüfen.Der Nachteil ist allerdings, daß man die zu kontrollierenden Knoten einzeln anklicken muß.Wir müssen aber eine komplette Produktstruktur mit teilweise mehr als 10 Unterebenen auf Verdrehungen checken.Ich hatte die Vorstellung, eine Auflistung der Assemblies mit deren Positionierungsdaten bezüglich des Root-Pr ...
|
| In das Form CATIA V5 Programmierung wechseln |
Fensterwechsel.txt |
CATIA V5 Programmierung : Automatische Erzeugung von Baugruppen-CGRs
jdahm am 15.07.2011 um 15:41 Uhr (0)
Ja, das Steuer-Part ist zwar im Part-Design geöffnet, aber innerhalb der geladenen Gesamtbaugruppe.Um die Sache für mich zu vereinfachen, habe ich es in einem separaten Fenster geöffnet. Jetzt kann ich das vorhandene Modul einfacher einbauen.Allerdings muß ich nach der Parameter-Änderung wieder in das Fenster wechseln, in dem sich die Gesamtbaugruppe befindet, diese aktualisieren und als CGR speichern.Für das Fenster-Wechseln zeichnet der Makro-Recorder eine riesige und unübersichtliche Menge an Definition ...
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Automatische Erzeugung von Baugruppen-CGRs
jdahm am 14.07.2011 um 19:54 Uhr (0)
Mehrere Baugruppen sollen in ihrer Lage zueinander über Parameter ausgelenkt werden.Dazu habe ich ein Steuer-Part, das ein Achsensystem mit Hilfe einer Konstruktions-Tabelle auslenkt.Die zu positionierenden Baugruppen sind an das Achsensystem gekoppelt.Für jeden Auslenkungsfall der Tabelle soll ein CGR der Gesamt-Baugruppe automatisch erzeugt werden.Nach der Parameter-Änderung im Steuer-Part müßte also die oberste Baugruppe aktiviert, aktualisiert und als CGR gespeichert werden.Denyo hatte mir vor einiger ...
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Automatische Erzeugung von Baugruppen-CGRs
jdahm am 18.07.2011 um 18:59 Uhr (0)
Bisher hatte ich den Pfad, in dem die CGRs abgelegt werden sollen, im script vorgegeben.Ich will es dem User überlassen, einen Pfad selbst zu wählen, weiß aber nicht, wie das script für die entsprechende Dialogbox oder UserForm aussehen muß.PS:Kann mir jemand vernünftige Literatur zur CATIA-Programmierung empfehlen?Die interne VB-Hilfe hätten sie auch in chinesisch schreiben können.------------------GrußJürgen
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Befehlsliste für Catia V5
jdahm am 21.07.2011 um 17:24 Uhr (1)
Um die V5Automation.chm zu verstehen, muß man wahrscheinlich eingefleischter Voll-Profi sein.- Für einen Anfänger wie mich ist das halbchinesisch. Zu 50% führt die integrierte Suchfunktion ins Nirvana.Wenn es eine Struktur in diesem Dokument gibt, dann ist diese aber nicht für unerfahrene Praktiker geeignet, die schnell eine Problemlösung suchen.Da lob ich mir die Office-Dokumentation. In der wird zumindest die Syntax halbwegs erklärt.Der einzige, für mich gangbare Weg, sind Suchen oder Anfragen im Forum u ...
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Erweiterte Stückliste Blechteile
jdahm am 27.07.2011 um 16:43 Uhr (0)
Hallo JuPaV,ich bin heute erst dazu gekommen, Dein script zu testen.Was mich besonders beeindruckt, ist, daß man die "Bill Of Material" so einfach auslesen kann.Bisher hatte ich den umständlichen Weg über die Exportfunktion und eine anschließende Konvertierung in Excel genutzt.Auch das Erfassen der "Quantity" ist meines Wissens mit der CATIA-BOM-Funktion nicht direkt möglich.Inzwischen habe ich herausgefunden, wie man auch andere Informationen der BOM hinzufügen kann. Man muß nur die in CATIA verwendeten B ...
|
| In das Form CATIA V5 Programmierung wechseln |
 |
CATIA V5 Programmierung : Erweiterte Stückliste Blechteile
jdahm am 10.08.2011 um 10:44 Uhr (0)
Hallo Leute,ich komme mit einem seltsamen Phänomen in JuPaVs script nicht klar:Das script ist schon zigmal ohne Probleme gelaufen.Jetzt kommt eine eigenartige Run-time-error-Meldung:Method Print ... failed (siehe screenshot)Excel ist u.a. in diesem Modul als Reference angewählt (2. screenshot)Was mich stutzig macht:Beim ersten Mal läuft das script.Bei wiederholter Ausführung kommt die Fehlermeldung.Habe sowohl Excel als auch CATIA neu gestartet - ohne Erfolg!------------------GrußJürgen
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Erweiterte Stückliste Blechteile
jdahm am 26.07.2011 um 15:55 Uhr (0)
Wir wollen kalkulieren, wieviel Blech, geordnet nach Blechstärke, in einer Baugruppe verbaut ist.Gibt es bereits eine ähnliche CATIA-Funktion mit Datei-Export, oder muß man das als Makro programmieren?Das Minimalziel wäre eine Teile-Auflistung, die die Blechstärke enthält.Optimal wäre noch die dazugehörige Fläche der Abwicklung.Sind in der standardmäßigen "Bill of Material" oder "Measure Inertia" Informationen enthalten, ob es sich um Sheetmatal-Parts handelt?------------------GrußJürgen
|
| In das Form CATIA V5 Programmierung wechseln |
|
CATIA V5 Programmierung : Erweiterte Stückliste Blechteile
jdahm am 28.07.2011 um 19:25 Uhr (0)
Ich wollte nochmal Bernds Vorschlag aufgreifen, die Dicke der Sheetmetal-Parts abzufragen.Grundsätzlich könnte das doch so funktionieren:Set oProd = CATIA.ActiveDocument.ProductDim Thick As DoubleThickness = oProd.Parameters.Item(1).ValueNur müßte das Argument für Item anstatt der 1 "PartnameSheet Metal Parameter.1Thickness" beinhalten (Partname als Variable).1. Wie erreicht man, daß alle Parts des Products ausgelesen werden?2. Wie groß ist der Aufwand, Partname und dazugehörige Dicke aufzulisten (z.B: XLS ...
|
