EPLAN Electric P8 : Eplan Makro FI/LS bzw. Suche im Data-Portal ?
UVmen am 03.03.2010 um 17:13 Uhr (0)
Hallo Juergen55,Data Portal ist nicht besonders Benutzerfreundlich und es sind auch nur die üblichen verdächtigen vertreten und somit nicht von jedem Hersteller alles dort abgelegt.Was genau suchst du denn für ein Teil? Was für Makros dazu?LG UVmen
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : STRUKTUR DES STROMLAUFPLAN´S nach EN61355? Wer macht´s?
UVmen am 22.01.2013 um 14:25 Uhr (1)
Also die Planstruktur/Projektstruktur sieht bei mir inzwischen auch so aus (siehe Anhang)kannst Du bitte so ein Ortskennzeichen noch einmal aufklappen und ein Bild einstellenDie bei Dir verwendeten "Ortskennzeichen" (+F01...+F0n) folgen welcher Nomenklatur?Ist jedes Ortskennzeichen ein eigener Schaltschrank oder eine bestimmte Funktion (wie ich aus der Bezeichnung vermute)?Wie machst Du das wenn sich eine Anlage über mehrere Schränke verteilt?[Diese Nachricht wurde von UVmen am 22. Jan. 2013 editiert.]
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : Ausgabe von Projektrevisionen, nicht von Seitenrevisionen
UVmen am 15.04.2010 um 11:37 Uhr (0)
Alles was man mit Hand macht kann man auch mal vergessen. Besonders wenn mehrere Leute Schaltpläne machen. Deswegen mach ich lieber alles automatisiert. Die Kollegen drücken auf Auswerten und schon haben die die gesamte Auswertung in der Hand.Also frohes schaffen noch
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : Stromschiene im Schalplan darstellen ?
UVmen am 14.01.2013 um 16:47 Uhr (0)

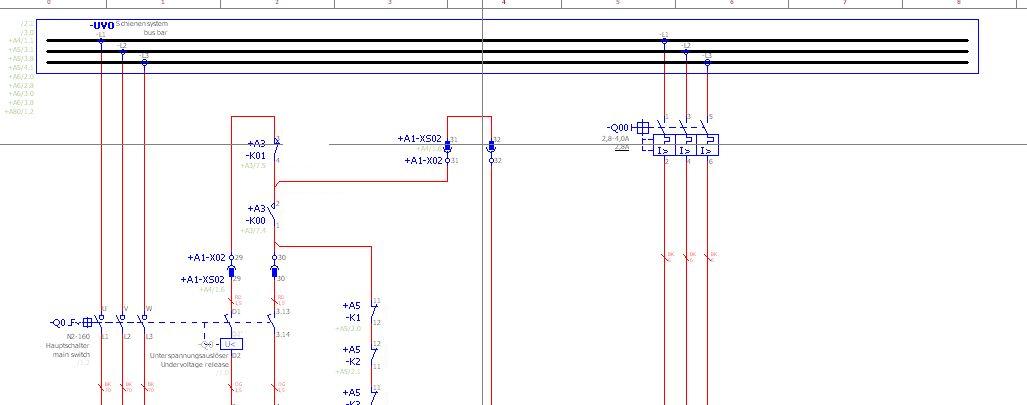

Hallo,ich stelle die Stromschienen oben Grafisch dar (sind wirkliche Linien) und platziere dann Sammelschinenanschlüsse auf den grafischen Linien.Um alles herum ziehe ich dann ein Gerätekasten und bekomme so dann auch die Querverweise, wo überall die Stromschienen dargestellt sind.Siehe Bild
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : Trenner als Artikel anlegen mit passender Funktionsschablone und Darstellung
UVmen am 29.05.2010 um 11:04 Uhr (0)
Hallo @allich habe gestern in meiner Artikeldatenbank den Artikel N1-63 von Eaton/Moeller angelegt.Im Anschluss wollte ich mir eine passende Funktionsschablone aussuchen, habe jedoch keine gefunden. Es handelt sich ja hierbei um einen Trenner und keinen Leistungsschalter!Wenn ich über Einfügen - Gerät diesen Artikel auswähle und auf meine Schaltplanseite ziehe hat er nie die Darstellung wie ich ihn gezeichnet habe, außer ich hänge in der AV ein Makro ran. Das hat jedoch den Nachteil das ich wenn ich das BM ...
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : STRUKTUR DES STROMLAUFPLAN´S nach EN61355? Wer macht´s?
UVmen am 23.01.2013 um 16:14 Uhr (1)
Hallo Manfred,danke für die Hilfe Wenn ich mir den Plan so anschaue ergibt sich eine ganz andere Sicht auf die "AnlageN (=)" Kennzeichnung wie ich Sie bisher hatte. Ich sehe eine Anlage bisher als komplette Anlage (alles was WIR liefern) und habe das unter das Anlagenkennzeichen gehängt (das ist z.Bsp. ein kompletter Schaltschrank mit all seiner angeschlossenen Verbraucher wie Wärmetauscher, Kühlgerät, Leuchten...)Jeder Verbraucher ist dan an einem entfernten Ort installiert welcher im "+" Kennzeichen st ...
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : STRUKTUR DES STROMLAUFPLAN´S nach EN61355? Wer macht´s?
UVmen am 22.01.2013 um 18:11 Uhr (1)
Bisher hatte ich das so festgelegt das alle + Baugruppen aus dem Steuerschrank in die = Baugruppen übergehen. Als Bsp. "=A4" war also immer der Wärmetauscher. Das bedeutet wenn ich einen Wärmetauscher an dem Ort =A4 habe, dann sind die Betriebsmittel im Steuerschrank mit +A4-... gekennzeichnet worden. Nun war nur noch wichtig aus welchem Schrank dieser versorgt wurde. Daraus ergab sich eigentlich das das BMK im Steuerschrank 1 den Namen trug =A1+A4-Q1 (Absicherung der Pumpe des WT) - siehe Bild Schaltplan ...
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : Trenner mit Unterspannungsauslöser, Makro aus AV
UVmen am 31.05.2010 um 18:23 Uhr (0)
Hallo,ich habe für den Hauptschalter ein Makro erstellt und für den Unterspannungsauslöser auch. (siehe Anhang 1)Danach habe ich die Makros in der Artikelverwaltung an meine angelegten Artikel angehängt.Wenn ich nun über Einfügen - Gerät diese beiden Artikel einfüge sind sie auch da, und die Artikel sind auch hinterlegt. Jedoch sind beide Artikel Hauptfunktion was dann vom Auswertungslauf angemeckert wird. (siehe Anhang 2)Nun ist es ja so das Hauptschalter auch ohne Untespannungsauslöser verwendet werden k ...
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : Ausgabe von Projektrevisionen, nicht von Seitenrevisionen
UVmen am 13.04.2010 um 14:09 Uhr (0)
Hallo liebe Eplaner,Ich wollte nun endlich die Revisionsübersicht in meine Projekte einführen. Folgende Vorgehensweise:1. Projekt wird erstellt und über (Dienstprogramme-Revisionsverwaltung-Projekt abschließen) abgeschlossen. Pläne gehen in den Schaltschrankbau, wo evtl. Änderungen eingetragen werden. Pläne mit den Änderungen kommen zu mir zurück.2. Revision wird erzeugen (Dienstprogramme-Revisionsverwaltung-Revision erzeugen...)nun geht ein Eingabefenster auf und ich gebe a bei Revision, sowie Freigabe be ...
|
