CATIA V5 Part / Assembly : Flechtwerk in Catia
white rabbit am 06.09.2012 um 17:00 Uhr (0)
Wow super bin begeistert! So schnell eine perfekte Antwort. War genau was ich gebracht habe...Die Fasern sollten sich nicht berühren um eine möglichst große Bewegungsfreiheit im endgültigen Modell zu haben. Damit die nicht auseinanderfallen werden noch Zischensegmente eingesetzt.Vielen Dank für die super Antwort!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Rille mit Kugelprofil
d3vr am 07.09.2012 um 10:58 Uhr (0)
Hi allerseits!Zitat:Oder suchst du was einfacheres?So hab ichs jetzt auch gemacht - aber das kann doch nicht der einzige/ideale Weg sein?!Zitat:PS: Bitte Catia-Release im Profil ergänzen.stand schon drin - wurde jetzt mit Systeminfos ergänzt - trotzdem danke!Für weitere Tipps bin ich jederzeit aufgeschlossen!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Darstellung Measure-Box unter Win7 64bit
Manfred284 am 07.09.2012 um 14:55 Uhr (0)
Hallo,ich habe einen neuen Computer mit Windows7 64bit bekommen. Auf dem bisherigen Rechner war das Betriebssystem WindowsXP 64bit. Die Catia-Version ist ebenso unverändert wie die Monitore mit 1920x1200 Pixel Bildfläche. Bei gleichen Einstellungen hat nun die Anzeige der Measure-Funktion eine vertikal gedrungene Darstellung der Maße innerhalb der Box (siehe Screenshot).Hat jemand vielleicht eine Lösung wie man die alte Darstellung wieder erzeugen kann?Gruß und schönes WochenendeManfred
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Darstellung Measure-Box unter Win7 64bit
tberger am 07.09.2012 um 15:03 Uhr (0)
Hallo Manfred,vlt. hängt das auch mit dem "Bildschirmproblem" zusammen, das zur Verzerrung von Kreisen zu Ellipsen führt. Wurde auch hier diskutiert und scheint ein Verkabelungsproblem zu sein.Verwendest du verschiedene Bildschirme?Versuche mal den anderen Bildschirm als Hauptbildschirm zu verwenden bzw. 4:3 - Bildschirme abzustecken bzw. durch 16:9 zu ersetzen wenn möglich.------------------Grüße aus dem ThurgauThomas+++++++++++++++++++++++++++++++++CATIA - eine Laune der Natur ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Darstellung Measure-Box unter Win7 64bit
RSchulz am 07.09.2012 um 15:19 Uhr (0)
Hallo Manfred und herzlich willkommen im Forum,wir haben das gleiche Setting und keine derartigen Probleme. Ich vermute, dass entweder etwas in den CATIA-Settings oder im Standard falsch eingestellt ist. Schau mal unter Tools Optionen Parameter und Messungen nach, ob dir da etwas weiterhelfen könnte.An Windowseinstellungen z.B. Schriftgröße 125% etc. liegt es jedenfalls nicht, das habe ich gerade ausprobiert!------------------MFGRick SchulzNettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen r ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Skizze auf Ebene parallel auf Punkt schief
moppesle am 12.09.2012 um 14:25 Uhr (0)
Hallo Pietzonka,ich erzeuge so immer meine Skizzen, und es funzt wunderbar.Hast du einen Screenshot davon? ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Skizze auf Ebene parallel auf Punkt schief
moppesle am 14.09.2012 um 07:36 Uhr (0)
Hallo Stephan,Zitat:Vielleicht kann ich meinen genervten Kollegen dazu bewegen, nach Catia-Neustert den Vorgang zu wiederholen.ein Neustart bewirkt oft Wunder. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Skizze auf Ebene parallel auf Punkt schief
Pietzonka am 14.09.2012 um 07:09 Uhr (0)
Hallo Tom und Uwe!Danke für Euer Interesse!Das Phänomen trat bei einem Kollegen aktuell auf (auch bei ausgerichteter Skizze). Bei mir liegen sie schon eine Weile zurück.Bei meinem neuen Part auf meinem Rechner klappte es auch wie immer. Allerdings habe ich auch keine 12 zusätzliche Achsensysteme drin.Vielleicht kann ich meinen genervten Kollegen dazu bewegen, nach Catia-Neustert den Vorgang zu wiederholen.Stephan
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Fehler beim kopieren von Partbodies
Mörchen am 19.09.2012 um 15:03 Uhr (0)
Hallo Manni,es kann auch sein, dass der einzufügende Körper haargenau tangential an einen anderen Körper angrenzt. Das verträgt CATIA manchmal auch nicht. Versuch mal, den komischen Körper in ein leeres Part zu kopieren. Damit kannst Du schon überprüfen, ob der Fehler im Körper selbst liegt oder in der neuen Einfüge-Umgebung (tangentiale Kontakte).------------------GrußMörchen
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Fehler beim kopieren von Partbodies
Manni_KL am 19.09.2012 um 15:07 Uhr (0)
Hallo Alle, vielen Dank für eure Antworten. Habe soeben die Lösung gefunden.Es handelt sich um ein duchdringungsproble. Da ich in einer Daimler Umgebung arbeite und somit ein vorkonfiguriertes startpart von Daimer benutze meckert Catia dann. Vorher im normalen Zusammenbau ohne Daimler Startpartskonnte ich schalten und walten wie ich wollte....Also nochmal vielen Dank!!!Manni
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Einfaches Add - Die relativen Positionen und Kontakte sind mehrdeutig
w3e am 22.09.2012 um 13:34 Uhr (0)

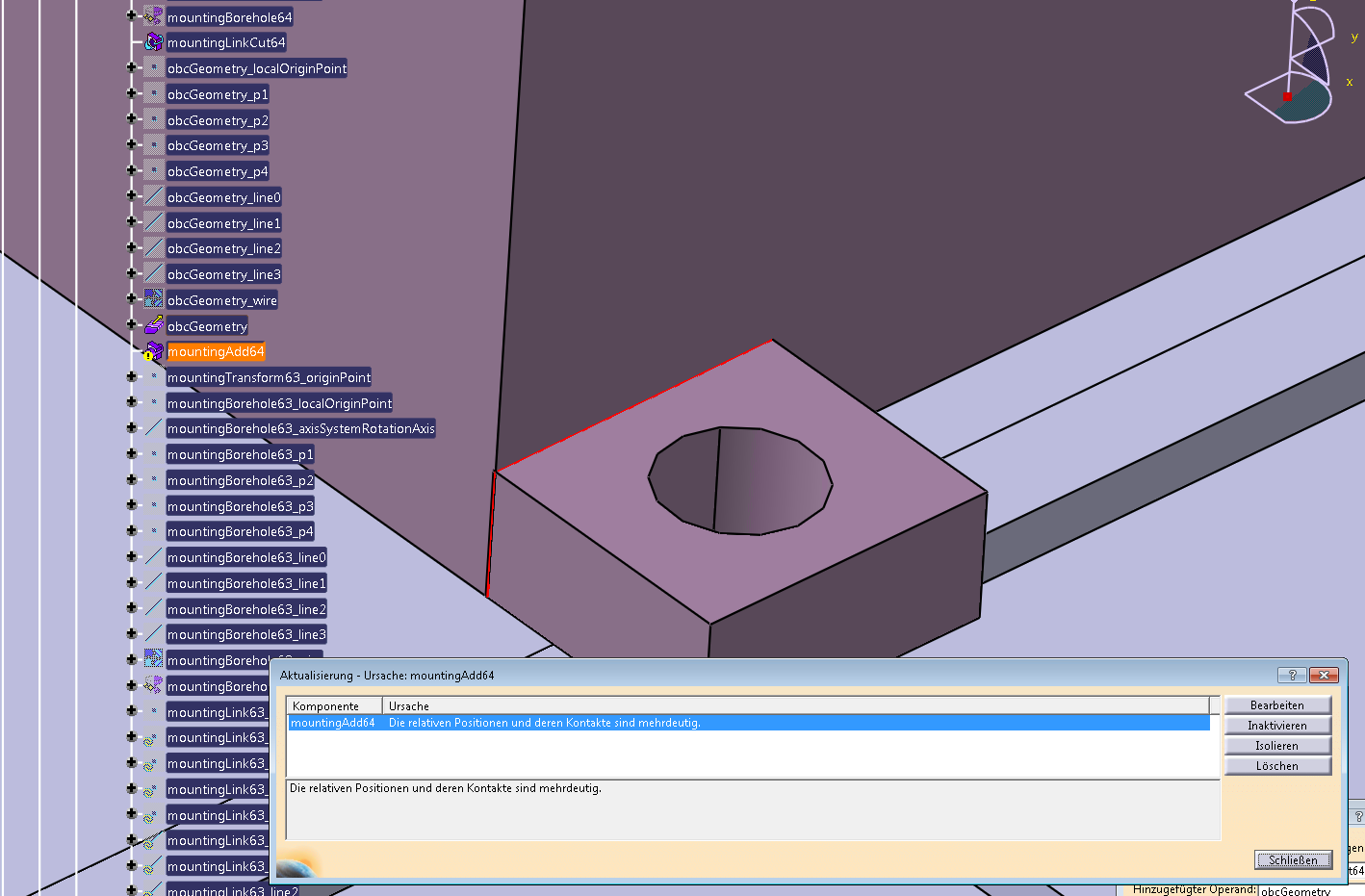

Hallo,ich erzeuge über die CATIA API ein größeres Modell bei dem ein nicht reproduzierbarer Fehler auftritt. Wenn ich an einen großen Quader einen kleinen Quader mit einem Loch hinzufüge, dann kommt die Fehlermeldung "Die relativen Positionen und Kontakte sind mehrdeutig".Ich habe den kleinen Quader extra leicht innerhalb des großen plaziert damit eine Überschneidung gegeben ist. Im Screenshot sieht man die rot markierten Kanten an welchen der kleine Quader den großen berührt. Vielen Dank für jeden Hinweis ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Einfaches Add - Die relativen Positionen und Kontakte sind mehrdeutig
moppesle am 22.09.2012 um 21:58 Uhr (0)
Hallo w3e,habe auf den Frage nicht direkt eine Antwort, aber warüm arbeitest du mit Volumen?Erstelle deine Geometrien mit Solids im Part Design.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Parts verbinden
Student sucht Hilfe am 24.09.2012 um 10:43 Uhr (0)
Hallo!Ich bin gerade erst neu im Konstruktionsgeschäft und versuche in einem Product vorher eingefügt Schrauben (Aus dem Normteilekatalog)in mein Werkstück zu platzieren.Habe Constraints auf die Mittelachse der Bohrung und der (Senk-)Schraube gesetzt und wenn ich jetzt aktualisiere dreht sich die Schraube entgegengesetzt zum Loch an die Bohrung.Kann mir bei diesem Problem jemand weiterhelfen?Benutze Catia V5
|
