CATIA V5 Part / Assembly : Musterobjekt in Rechteckmuster abwählen
moppesle am 08.05.2014 um 14:05 Uhr (1)
Hallo fkop,Zitat:Meine Frage ist, ob man das zu vervielfältigene Objekt in irgeneiner Weise im Muster abwählen kann. Also nicht die zusätzlichen erstellten Kopien, sondern das Ursprungsobjekt.Du kannst eine Tasche über das Ursprungsobjekt erzeugen und diese gegebenenfalls mit einem Parameter über eine Regel gesteuert ein und ausschalten lassen.Edit: Datei angehängt.------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 08. Mai. 2014 editiert.]
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Musterobjekt in Rechteckmuster abwählen
moppesle am 08.05.2014 um 14:20 Uhr (1)
Zitat:Bedienerfreundlicher wäre es natürlich, wenn man innerhalb einer Funktion (Rechteckmuster oder welche Lösung auch immer ) an- und abwählen könnte.Da wirst du keine Lösung finden. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Gebogene Stange, geneigte Fläche am Ende senkrecht machen.
johnnydrama am 11.05.2014 um 13:26 Uhr (1)

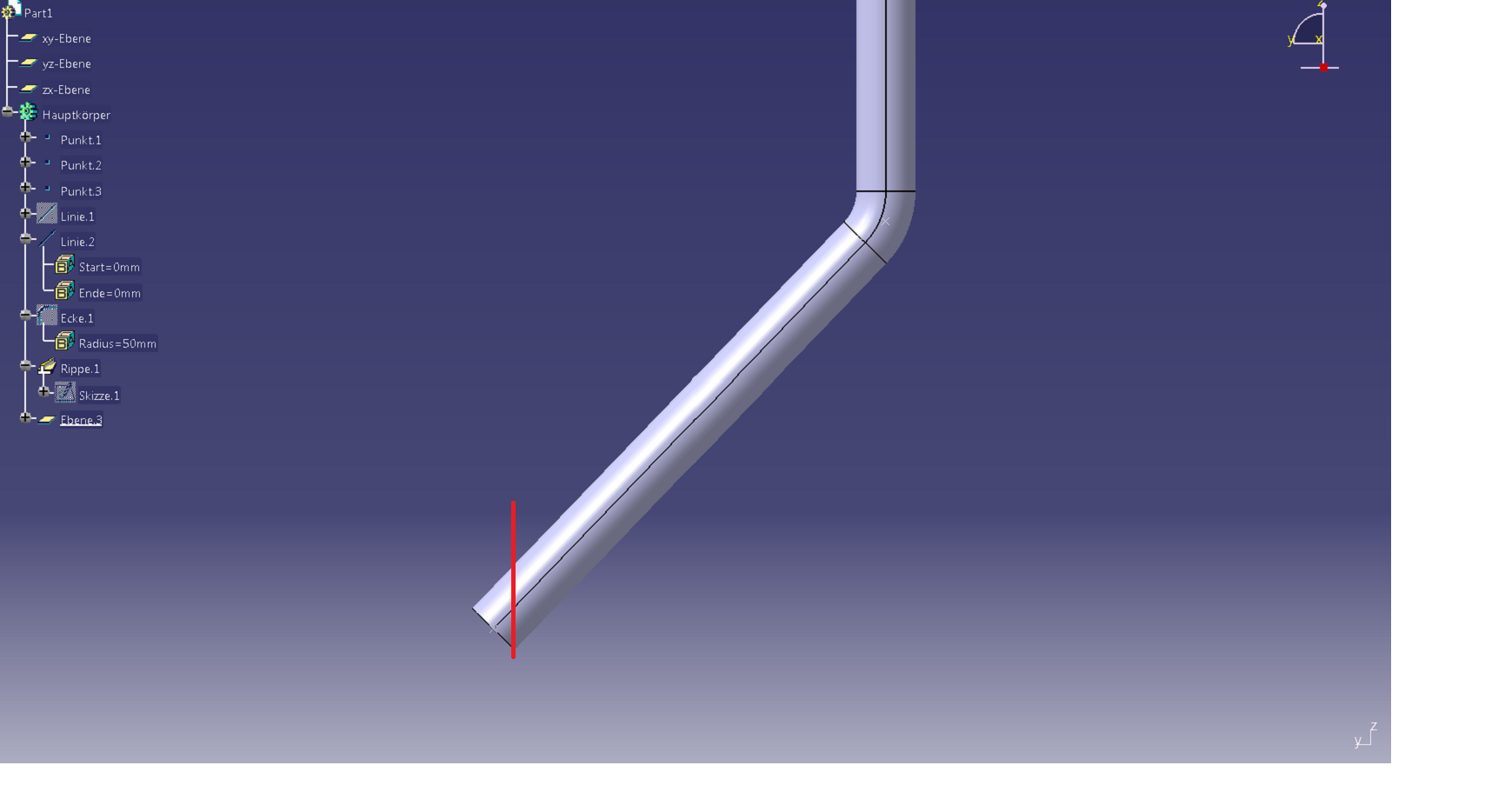

Hallo,Ich habe eine gebogene Stange mittels der Funktion Rippe gezeichnet und möchte das die Fläche am Ende senkrecht ist. Wie bewerkstellige ich das am Besten?Bei der Rippendefinition kann ich mittels Profilsteuerung/Auszugsrichtung das Ende abschrägen, jedoch nicht in die gewünschte Richtung.(Catia V5R20)
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Mustern mit Kantenverrundung
masma am 15.05.2014 um 11:47 Uhr (1)
Hallo Zusammen,ich habe soeben in Catia eine Platte mit vielen Pins erstellt.Ich habe einen Pin modelliert und die anderen durch Rechteckmuster erstellt.Nun habe ich eine Kantenverrundung von 1mm zwischen Grundplatte und Pin modelliert, um einen sauberen Übergang zu erzeugen.Das Muster nimmt jetzt aber leider meine Kantenverrundung nicht mit?Wie kann ich wirtschaftlich diesen Übergang modellieren ohne immer alle 169 Kanten zu markieren?Viele Grüße
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Mustern mit Kantenverrundung
moppesle am 15.05.2014 um 11:54 Uhr (1)
Hallo masma,erzeuge den Pin in einem Body. Diesen dann Pattern.Wenn du nun ein Feature (Kantenverrundung) hinzufügst wird dieses automatisch im Pattern erscheinen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Schneiden einer Kette mit gleichen Gliedern
moppesle am 16.06.2014 um 12:13 Uhr (1)
Hallo Beile,grundsätzlich ist es egal wie die Teile in dein Produkt eingefügt sind Der Schnitt sollte immer funktionieren.Hast du deine Sitzung schon länger geöffnet?. Starte mal neu und berichte ob es immer noch nicht funzt.Kannst ja mal ein Bild vom Strukturbaum einstellen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
 |
CATIA V5 Part / Assembly : Schneiden einer Kette mit gleichen Gliedern
Beile am 16.06.2014 um 13:25 Uhr (1)
Hallo,du hast Recht, die Sitzung ist schon seit Stunden geöffnet.Jedoch hat leider ein Neustart von Catia keine Verbesserung gebracht.Mein Vorgehen:1. Produkt erstellen2. Seil einfügen3. 5 Würfel einfügen4. Von dem Würfen in der Mitte an der Achse yz schneiden.Gewünschtes Ergebnis: Das komplette Product soll in der Mitte geschnitten werden.Tatsächliches Ergebnis: Alle 5 Würfel werden in der Mitte geschnitten. Das Seil wird korrekt geschnitten.
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Schneiden einer Kette mit gleichen Gliedern
moppesle am 16.06.2014 um 14:05 Uhr (1)
Hallo Beile,ich dachte du wolltes eine Sectioning machen.Das was du vorhast kann so nicht funktionieren.Ich würde mir eine Abzugsquader erstellen und diesen von deinem Seil und Würfel mir abziehen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Auszugsschrägen erstellen
chris93 am 23.06.2014 um 19:07 Uhr (1)
Hallo,bin CATIA Anfänger und habe auch ein Problem zum Thema Auszugsschrägen.Muss an folgendem Teil eine Schräge von 1 Grad herstellen (Spritzgusswerkzeug) , was aber Fehlermeldungen bei CATIA erzeugt. Ich habe auch schon versucht zuerst Schräge, dann Verrundungen anzubringen. Kann mir jemand mitteilen, wo der Fehler liegen könnte? Beim Gegenstück hat es Problemlos funktioniert.Schon mal vielen Dank
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Auszugsschrägen erstellen
thomasacro am 23.06.2014 um 21:47 Uhr (1)
Ich kann mein modell nicht hochladen, da ich nur r22 und r19 habe.Wie gesagt: deine Struktur des Teils ansich ist schon Fehlerfördernd. Teile deine Verrundung mal auf. mach nicht alle auf einmal! Mach zuerst die Senkrechten, dann die umlaufenden in einer neuen Verrundung. Bei mir läuft das Draft (fast) sauber durch.Hat dich dein Arbeitgeber auf Catia Schulen lassen? Eine fundierte Schulung ist echt Gold wert ;-)------------------gruß, Tom
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Auszugsschrägen erstellen
chris93 am 23.06.2014 um 22:04 Uhr (10)
okay danke werds morgen versuchen.Ne habe nur "CATIA V5 - Grundkurs für Maschinenbauer" in der Schule durchgearbeitet. Bin angehender Kunststofftechniker und dass wird unsere Projektarbeit. Gruß Chris
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Ebene auf einer Elipse erstellen
moppesle am 27.06.2014 um 13:44 Uhr (1)
Hallo ChinToka,könnte mir vorstellen, das du im Auswahlfenster mehrere Achsen Selektiert hast für die es keine Lösung gibt.Kannst du mal ein Bild einstellen?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Ebene auf einer Elipse erstellen
moppesle am 27.06.2014 um 15:07 Uhr (1)
Hallo,erzeuge einen Punkt ander gewünschten stelle auf deiner Plane.Diesen dann als Ursprung der Achse selektieren und das Auswahlfenster der Z-Achse anklicken und die Plane auswählen.Wenn die Ausrichtung des Achsensystemes nicht die richtige sein sollte kannst du durch anklicken des Auswahlfensters mit der RMT die gewünschte achse auch noch rotieren. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
