Inventor : Holzstruktur auf Zylinderkörper aufbringen
VORTEX59 am 28.05.2016 um 16:17 Uhr (1)
3 Minuten, 1 Skizze auf 3 Ebenen kopiert und jeweils gering geändert, Linie = Spline, Erhebung, Material, fertig.Jürgen
| | In das Form Inventor wechseln |
|
Inventor : Konstruktion Tragfläche
VORTEX59 am 26.04.2016 um 13:08 Uhr (1)
Hallo Roman,hab dir mal ein einfaches Bauteil zum üben eingestellt, daraus kannst du ersehen warum es bei dir nicht funktioniert.Schaue dir insbesondere mal die Skizze 30 an!Überdies benötigst du für eine Erhebung mindestens 2 Skizzen, die für einen Volumenkörper grundsätzlich geschlossenund auf verschiedenen Eben liegen müssen. Sind die Skizzen offen, werden Flächen generiert!In deinem Falle willst du mit einer Skizze und einer Verlaufsführung einen Volumenkörper ableiten, das funktioniert sonicht.Mitunte ...
| | In das Form Inventor wechseln |
|
Inventor : Sattel
VORTEX59 am 07.06.2013 um 00:48 Uhr (1)
Hallo Jürgen, vielen Dank für Deine Mühe. Ich habe heute versucht über "Erhebung" zu Ziel zu kommen. Unsäglich mühselig diese Funktion, und das Ergebnis mehr als mangelhaft, da "gerasterte" Oberfläche nach "kombinieren".Als haben wir versucht aus 2 Körpern und "Vereinigung" zum Ziel zu kommen. Nunmehr glatte Flächen, aber nicht der Sattel der gewünscht wird...Morgen und wenn Zeit vorhanden, wird am Wochenende Dein Vorschlag ausgearbeitet und versucht diesen umzusetzen.Frage: Die Excel Tabelle wird unter 3D ...
| | In das Form Inventor wechseln |
 |
Inventor : Führungslinie in Textskizze sichtbar
VORTEX59 am 09.06.2016 um 13:29 Uhr (1)

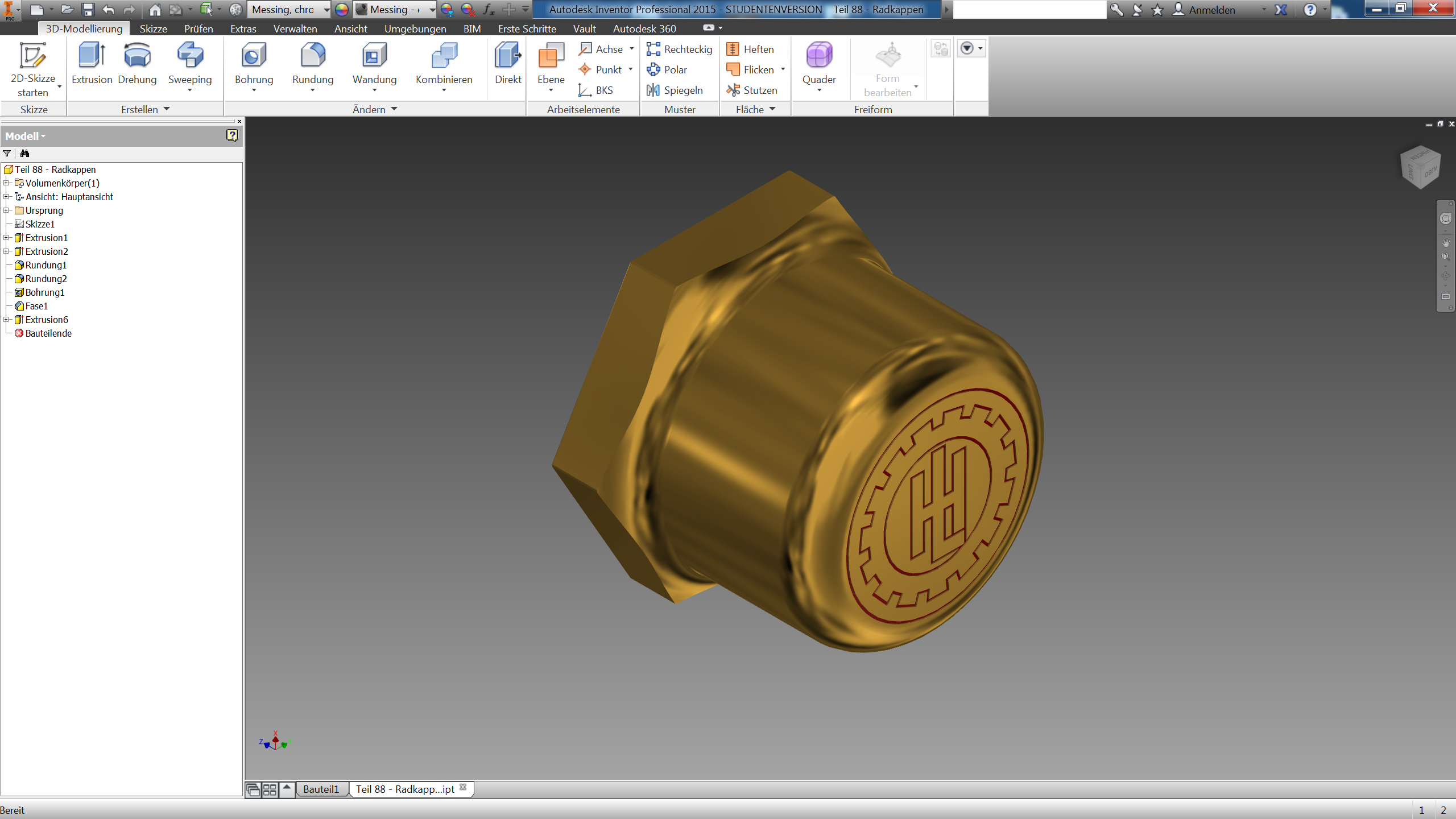

Hallo,die Funktion TEXT ist ja nur gegeben, wenn man diesen Text auf eine Skizze aufsetzt. Daher lassen sich auch Führungslinien nicht unterdrücken.Folgende Lösungen:Den TEXT als EXTRAKTION ausführen, entweder positiv als Erhebung, oder negativ als Ausnehmung.- Ich setze hier immer 0,01mm als Ausnehmung und färbe dann den Grund ein (siehe Bild)Prägung ist schon angesprochen worden, kann hier jedoch nicht nachvollziehen was hier Performance kosten soll?AufkleberAufkleber haben das Problem, erst einmal als B ...
| | In das Form Inventor wechseln |
|
Inventor : Erhebung komplizierter Fläche, LKW Dach
VORTEX59 am 10.12.2015 um 19:05 Uhr (1)
Hallo Lennard,schon das du hier im Forum bist. Doch denke an dein Profil und fülle es bitte aus.Dies aus dem Grunde, damit wir wissen, mit welcher Inventor Version du arbeitest!Schaue dir mal die nachfolgenden Threads an, war das gleiche Problem und ist perfektgelöst worden!Bilder sind immer sehr schön, Bauteil- Dateien oder auch Baugruppen erleichtern die Hilfejedoch sehr, also schon einmal der richtige Weg!Hier die Links:http://ww3.cad.de/foren/ubb/Forum50/HTML/026627.shtml#000021http://ww3.cad.de/foren/ ...
| | In das Form Inventor wechseln |
|
Inventor : Schweißnaht selber modellieren
VORTEX59 am 19.05.2015 um 17:33 Uhr (1)
Hallo,schön wäre es, wenn du uns mitteilen würdest, mit welcher IV- Version du arbeitest. Denn nur so können wir dir helfen, ansonsten gibt es Kompatibilitätsprobleme beim Dateitausch.Im weitesten Sinne ist es kein Problem hier ein paar Schweißnahte rein zu fummeln. Fragt sich nur was für einen Sinn das haben soll...Egal die Frage nach dem Sinn...Du hast natürlich die Möglichkeit über Ebenen und Skizzen, insbesondere 2D und 3D Skizzen in Kombination, Spline, Erhebung, Sweeping etc. pp. den Verlauf der Schw ...
| | In das Form Inventor wechseln |
|
