Unigraphics : UG V18 HPGL Plot File auf SUN WS
ug_tom am 03.09.2002 um 15:30 Uhr (0)
Guten Tag díe Damen und Herren, Ich habe UGV18 auf einer SUN WS laufen und möchte ein HPGL File erstellen was aber leider nicht funktioniert. Ich habe mich jetzt schon mal durch die Dateiwirren von UG gekämpft und die Einstellungen meines Vorgängers gefunden. -------------------- PLRID=PS-A4 INTEGRITY_ID=0005 DSPNM=UGIIPS PLTVEN=POSTSCRIPT TYPE=E MODEL=8 SWITCHES=/AS/SP=MW/AR/A4/BS=0.33X0.28 MEDIA=N OUTMOD=3 COMLN= QUENAM= OUTDIR=/HOME/UGADM/LP NPENS=8 DXBET=255 STPSZ=1440 ----------------- ...
|
| In das Form Unigraphics wechseln |
|
Unigraphics : Farbplot aus UG V17
reichri am 04.09.2002 um 16:49 Uhr (0)
Servus Leute ich möchte direkt aus UG einen Farbplot(Zeichnung) abschicken. (Plotter HP 750C. und befindet sich im Netzwerk)Kann ich das im UG einstellen oder muß ich mich in die Druckereinstellung begeben und dort Einstellungen verändern? Über Datei Drucken funktionierts aber die Druckauflösung ist bei A0 nicht sonderlich gut. Danke schon mal im voraus Gruß Christoph
|
| In das Form Unigraphics wechseln |
|
Unigraphics : Farbplot aus UG V17
Ralf am 05.09.2002 um 11:28 Uhr (0)
Hallo, ich hoffe ich habe dich nicht falsch verstanden. Aber ich denke du mußt dir nur eine Plotqueue in UG einrichten mit dem PlotQueuemanager. Steht alles in der Doku, da sollte sogar eim Beispiel für den HP750C drin sein. Datei- Plotten, nicht drucken! Gruß Ralf
|
| In das Form Unigraphics wechseln |
|
Unigraphics : Voreinstellung - Skizze
unic.w am 04.09.2002 um 14:16 Uhr (0)
Hallo UG-Anwender, ich habe folgendes Problem: Ich arbeite mit V17 und benoetige haeufig Skizzen. Immer wenn ich UG starte, ein neues Teil beginne (aus Master-Part) und eine Skizze erzeuge muss ich ueber das Menue Voreinstellung - Skizze die Texthoehe und Skizzen-Präfix abaendern, da die Standardeinstellungen fuer uns unguenstig sind. Gut - ich lass ein Macro ablaufen lassen, aber das kann s doch wohl nicht sein ? (geaenderte Einstellungen bleiben fuer den Rest er UG-Sitzung erhalten) Ich kann werder ...
|
| In das Form Unigraphics wechseln |
|
Unigraphics : Voreinstellung - Skizze
thartwig am 05.09.2002 um 16:42 Uhr (0)
Hallihallo.... Hilfe zum UGManager (bzw. damit zusammenhängende Seedparts) in Deutsch?!? Unwahrscheinlich... Bzw anders ausgedrückt: Die will ich sehen/haben! Zum Thema: Ein Seedpart ist im Prinzip was ganz einfaches ("Watt is eene Dampfmaschien?" :-). Man mache im UG ein neues Partfile auf (Datei- Neu), stelle sich alles mögliche an Einstellungen auf die gewünschten Werte/Farben/Dicken/Wasauchimmer ein und speichere dieses (leere) Teil. Anschließend ein Schreibschutz drauf - Voila, ein Seedpart! Sinn und ...
|
| In das Form Unigraphics wechseln |
|
Unigraphics : 2D von 3D abkoppeln
zwatz am 17.07.2002 um 16:27 Uhr (0)
hi, ist immer noch nicht ganz klar, aber mittels Datei -- Exportieren -- 2D Austausch (Zeichnung auswählen, Dateinamen angeben usw. kannst du ein UG-Part erzeugen, das nun sozusagen standalone ohne Modell verschickt werden kann (Zeichnungsformular ist aber auch weg). Ist es das, was du machen möchtest ? Gruß Thomas
|
| In das Form Unigraphics wechseln |
|
Unigraphics : 2D von 3D abkoppeln
anluebb am 20.08.2002 um 13:54 Uhr (0)
Hallo, bischchen spät, aber vielleicht hilft´s noch wir erzeugen von der Zeichnungsableitung eine CGM-Datei, die wir mit UG wieder einlesen und dann speichern, oder als DXF konvertieren. Dann ist auch der Rahmen drauf. Gruß Anja
|
| In das Form Unigraphics wechseln |
|
Unigraphics : 2D von 3D abkoppeln
wave-link am 06.09.2002 um 15:38 Uhr (0)
Zitat: Original erstellt von enocera: Gibt es in UG (V18) eine möglichkeit, nachdem man eine Drawing erstellt hat (Assembly), das 3D-Modell abzukoppeln ohne die 2D-Informationen zu verlieren? Hallo bei der Zeichnungserstellung! 2D-Zeichnungsdaten verschicken, ohne 3D-Modell, vorallem für Baugruppen: das sollte einfach sein! In die Zeichnung die Geometrie mit Wave-Link übertragen! Wenn das "Geometrie sendede Teil" weg ist ( nicht mitgeschickt wird) bleibt ein unparametrisches Abbild in der Zeichnugs ...
|
| In das Form Unigraphics wechseln |
|
Unigraphics : dxf Dateien exportieren
AndreasKaz am 10.01.2002 um 16:53 Uhr (0)
Hallo, jage diese Datei durch den DXFKONV-Konverter (www.dxf.de). Das Programm garantiert, daß die Datei fehlerfrei wird. Grüße Andreas
|
| In das Form Unigraphics wechseln |
|
Unigraphics : Bohrbild mit Exceltabelle erstellen
o_reiher am 17.10.2001 um 10:55 Uhr (0)
Hallo Leute, ich möchte eine grosse Anzahl von verschieden Bohrungen in einem Bauteil erzeugen. Dazu möchte ich nicht jede Bohrung einzelnd positionieren, sondern alle Bohrungen (Position und Durchmesser) über eine Tabelle (Excel oder txt-Datei) erzeugen und ändern. Wie kann man das in UGS V16 realisieren?? Vielen Dank!
|
| In das Form Unigraphics wechseln |
 |
NX : Römsche Ziffern
Walter Hogger am 09.09.2002 um 14:33 Uhr (13)

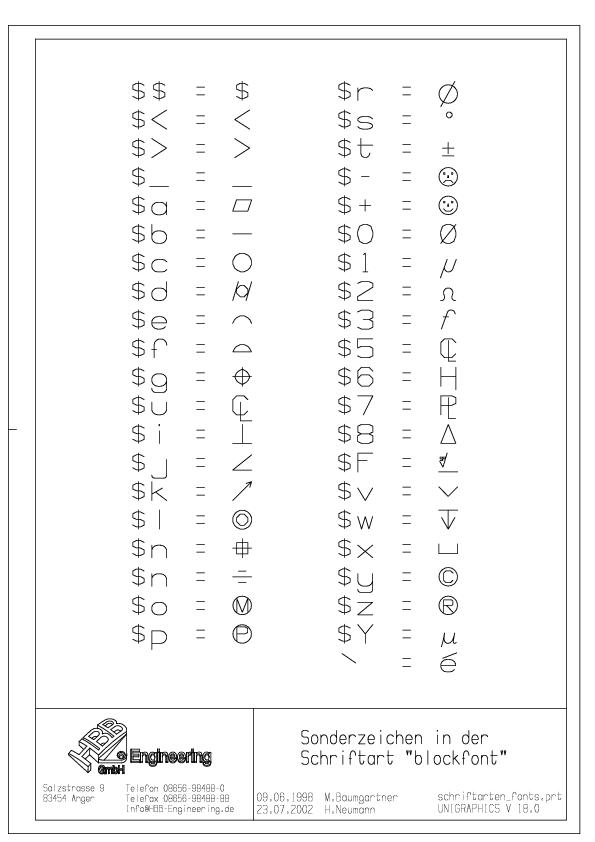

Hallo Michael,so klappt das in UG leider nicht!Die Fonts, welche in UG beim Beschriften und Bemaßen angeboten werden sind in den *.fnx-Dateien in "...ugiiugfonts" definiert. Man kann diese Binär-Dateien in lesbare Form bringen. Dazu ist ein Programm mitgeliefert (ugfontc.exe unter Windows). Diese Fonts kann man dann editieren und manipulieren. Vorsicht niemals den BLOCKFONT abändern, sonst sieht die andere Firma andere Zeichen als du selbst!Es gibt bereits deutsche Fonts, die seit Jahren kursieren. Sie nen ...
|
| In das Form NX wechseln |
|
Unigraphics : Objektdatentabellen mit Schreibschutz
Kathrin Tessmer am 09.09.2002 um 14:34 Uhr (0)
Hallo, wer kann mir helfen ? Meine erstellten Objektdatentabellen mit den Schlüsselspalten ID, Area, Perimeter , ... sind immer schreibgeschützt. Wie kann ich die Tabelle aus MAP heraus bearbeiten bzw. diesen Schreibschutz aufheben? Als Datenbankvorlage habe ich eine EXCEL-Tabelle gewählt. Danke für eure Hilfe. Kathrin
|
| In das Form Unigraphics wechseln |
|
Unigraphics : Bauteilübergreifende Verknüpfung in UG V18
anluebb am 10.09.2002 um 12:42 Uhr (0)
Hallo Knoedy, man kann bei den Ausdrücken Werte berechnen lassen oder auch Abfragen starten. Beispiel: X=100 Y=X+10 Z=X-10 Oder X=100 Y=200 Z=if(X =100)(20)else(if(X =200)(30)else(40)) Siehe Beispieldatei: asm.zip Das macht schon Spaß aber wenn man von der Datei dann noch ein UDF (Anwenderdefiniertes Formelement) erzeugt, dann macht es dem Anwender richtig Spaß. Um ein UDF zu erzeugen benötigt man leider eine Lizenz. Viel Spaß. Gruß Anja
|
| In das Form Unigraphics wechseln |
