Rund um Autocad : verdeckte Kanten beim 3D-Plotten
Det am 12.01.2004 um 09:53 Uhr (0)
Hab s jetzt hinbekommen. Ausschnitt aus Hilfe: So verbergen Sie die Linien in geplottenen Ausschnitten Vergewissern Sie sich, daß Sie sich auf einer Layout-Registerkarte des Papierbereichs befinden. Wählen Sie den Rand des Ansichtsfensters, in dem bestimmte Linien verdeckt werden sollen. Wählen Sie im Menü Extras den Befehl Eigenschaften. Wählen Sie im Fenster Eigenschaften neben Plot ausblenden die Einstellung Ja. Um verdeckte Linien im aktuellen Ansichtsfenster zu plotten, wählen Sie Nein. ------- ...
|
| In das Form Rund um Autocad wechseln |
 |

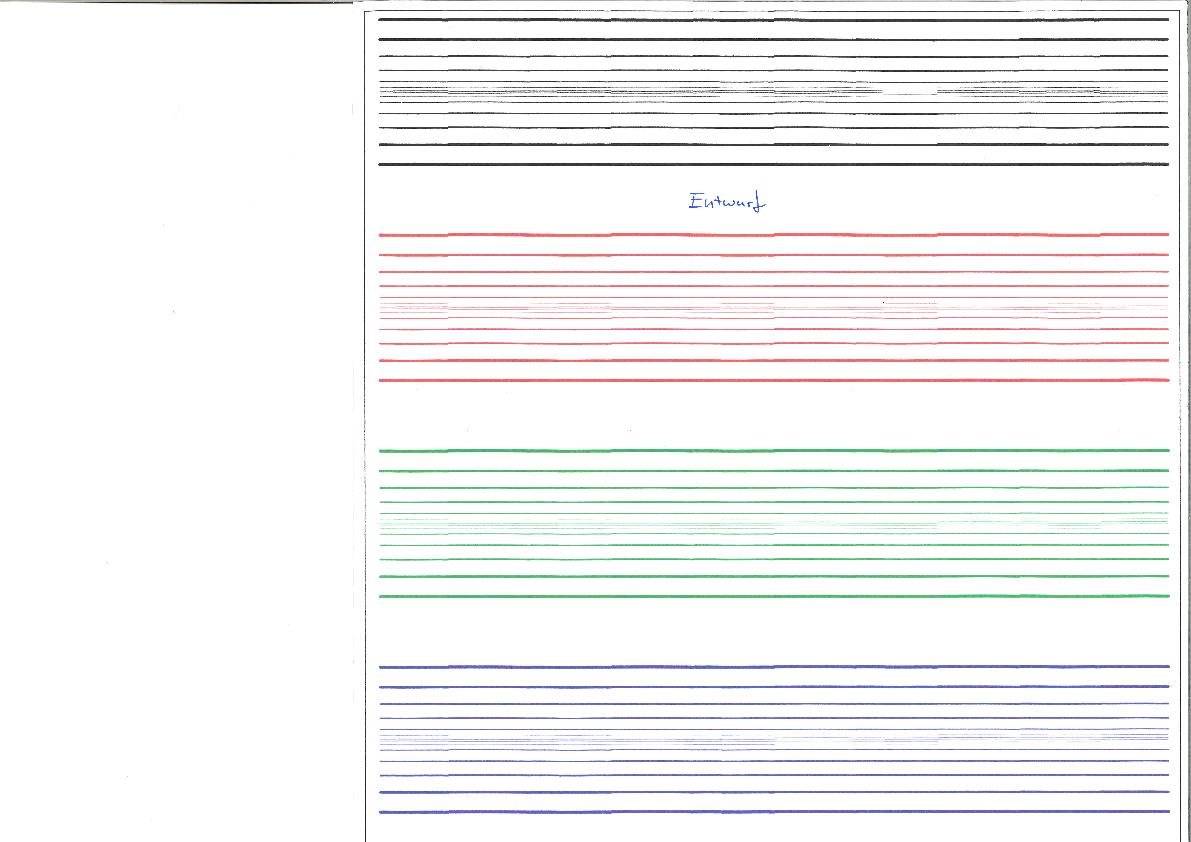

Rund um AutoCAD : Plotten mit Plotstilen bzw. Linienstärken
cad4fun am 07.06.2011 um 14:26 Uhr (0)
Anbei mein Dialog ohne Hakerl bei Linienstärken. In neuen DWGs ist dieses Hakerl da, kann aber weggeklickt werden. Wenn es automatisch mitgesetzt wird sollte es meinem Verständnis nach nicht möglich sein, das wegzunehmen.Es ist klar, dass ich mit den in der CTB.Datei festgelegten Linienstärken plotten will. Unter der Option Mit Linienstärken plotten im Plotdialog verstehe ich, dass nicht die Linienstärken aus der Plotstiltabelle, sondern die den Layern/Objekten zugewiesenen herangezogen werden. Nach Test s ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um Autocad : Arial Text nur als Umriss bei verd. Plotten?
angelface2 am 29.09.2003 um 12:37 Uhr (0)
Hallo, leider habe ich dass Problem beim verdeckt plotten im Papierbereich, dass im Plankopf der Text in Arial nur als Umriss dargestellt wird. Welche Einstellung muss ich nun vornehmen, damit meine Objekte im Mansfen trotzdem verdeckt werden und der Text ausgefüllt? (Habe in "Eigenschaften"- "Plot aus"- "ja", eingestellt..) Bräuchte dringend eine Lösung. Danke im Voraus W. Bono
|
| In das Form Rund um Autocad wechseln |
|
Rund um Autocad : Maßstabsgetreu plotten
fuchsi am 18.02.2004 um 16:51 Uhr (0)
möchte euch erzählen wir es in der firma machen da meine ca. 160 planer das plotten nie richtig hinbekommen, habe ich ihnen das programmunterstützt gemacht. im 1.jpg sieht man die oberfläche des dialoges, hier wird ein format a3 quer mit fertigen ansichtsfenster links ein fenster draufsicht, mit masstab 1:50 rechts ein fenster in einer ansicht erstellt. d.h. es wird automatisch der zeichnungsrahmen eingefügt, die ansichtfenster generiert, der masstab eingestellt bzw. die fenster auf verdplot gestellt. weie ...
|
| In das Form Rund um Autocad wechseln |
|
Rund um Autocad : Plotten von tiff-Files
heiko_hems am 03.11.2006 um 08:48 Uhr (0)
Hallo Zusammen,jetzt muss ich mich doch auch mal zu Wort melden:wir plotten schon lange mit Tiff - und eigentlich immer ohne Probleme.Wir haben uns aber angewöhnt die Tiffs in S/W umzuwandeln.Das hat neben der kleineren Datenmenge auch noch den Vorteil, dass das Tiff beim Einsetzen in ACAD die LAyerfarbe übernimmt.Versucht es mal auf diesem Weg und dann zuerst mit einem kleinen Planausschnitt zwecks Reduktion der Plotdatenmenge, dann schrittweise weiterprobieren....------------------GrußHeiko"Kunst kommt v ...
|
| In das Form Rund um Autocad wechseln |
|
Rund um Autocad : Automatisiertes Plotten
s.wickel am 25.02.2002 um 09:54 Uhr (0)
Hallo! Ich habe unter ACAD 14 ein kleines, selbstgeschriebenes Lisp-Programm verwendet, um ein Fenster im Maßstab 1:1 zu plotten, ohne das Plot-Fenster zu öffnen. Der Clou: Das Papierformat wurde automatisch auf die Optimale Größe eingestellt. Das war in der Befehlszeilenversion des Befehls Plot möglich. Ich habe den Befehl über eine feste Folge von (command ...) Anweisungen in Lisp gesteuert. Meine Frage: Kann man bei ACAD 2002 über Lisp, VBA oder einfach in der Befehlszeilenversion des Befehls Plot die P ...
|
| In das Form Rund um Autocad wechseln |
 |
Rund um AutoCAD : Probleme beim Exportieren/Plotten von Pfeilen in Blockreferenzen zu PDF
cadffm am 01.11.2019 um 14:39 Uhr (15)
Das kann mehrere Ursachen haben, daher wäre eine DWG dazu sinnvoll.Meine erste Frage wäre: Wird beim plotten eine Plotstiltabelle genutzt?Oder auch ohne Plotstiltabelle: Stimmt denn die Linienstärke?Auch interessant: Welches Softwareprodukt genau? Befehl: INFOHänge die DWG und ggf Plotstiltabelle als ZIP deiner Antwort an.
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Plotten von Schraffur Solid
michael.gatterer am 04.03.2011 um 16:11 Uhr (0)
Hallo,habe folgendes Problem:-im Layout habe ich einen Plan erstellt, indem einige Flächen mit der Schraffur SOLID bedeckt sind.-nun möchte ich diesen Plan plotten mit folgenden Einstellungen: - Befehl: mansfen - Schattierungsplott - verdecktJedoch bei dieser Einstellung wird die Schraffur (SOLID) nicht angezeigt!! Andere Schraffuren, welche in der Zeichnung sind jedoch schon.Gibt es hier eine Einstellung, damit mir die Schraffur angezeigt wird.( Fillmode ist bereits schon auf 1)GrüßeMichael
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um Autocad : Fehlermeldung beim plotten
Amnisha am 30.01.2004 um 14:18 Uhr (0)
Hallo, in der letzten Zeit bekomme ich öfter die Fehlermeldung: zu wenig Speicherplatz auf Laufwerk C. Immer dann, wenn ich eine Zeichnung zum Plotter schicke. Meist konnte ich dann nach nem Neustart von Autocad doch noch plotten, aber jetzt kommt die Fehlermeldung jedes mal. Wenn ich die Zeichnung aber zum Drucker schicke bekomme ich die Meldung nicht. Besagte Zeichnung hat nur knapp 110 KB, Und Laufwerk C hat noch 10 GB frei. Liegt der Fehler am Plotter? ------------------ Amnisha
|
| In das Form Rund um Autocad wechseln |
|
Rund um AutoCAD : Fehler bzw. Absturz beim plotten von pdf
alfred neswadba am 12.03.2010 um 12:09 Uhr (0)
Hi, Das mit dem ServicePack muss unser Admin mal pürfenNein, das kannst Du schon selbst machen. Befehl _ABOUT == (entweder es steht schon hier unter der Seriennummer) oder == Produktinformationen == dann halt in diesem Dialog.Zu den Linienstärken und -- siehe AnhangIm PDF sehe ich ein Ergebnis, aber es entzieht sich meiner Kenntnis, wie es denn gemeint gewesen wäre, also was im AutoCAD eingestellt ist, sei es über Layer, sei es Elementen zugeordnet, die Einstellungen im Plotdialog (für mit Linienstärken pl ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um Autocad : Systemfehler beim Plotten mit Bildern
Angelika Hädrich am 15.03.2006 um 09:26 Uhr (0)
Hallo again,ich hab nochmal Deine Daten getestet - es ist das PNG, aber nicht das Bild an sich sondern wahrscheinlich wie Du das zugeschnitten hast...Ich habe das Bild neu eingefügt und neu zugeschnitten, danach lässt sichs plotten, was mit Deinem Original auch nach dem "Waschgang der Zeichnung nicht geht"Gruß Angelika------------------Lieber Fehler riskieren als Initiative verhindern. (Reinhard Mohn)Bitte Supportangaben eintragen, warum siehst du hierWie sprechen Menschen mit Menschen? Aneinander vorbei! ...
|
| In das Form Rund um Autocad wechseln |
|
Rund um Autocad : Plotten eines Polygonalem Ansichtsfenster
Foxus am 27.07.2005 um 13:37 Uhr (0)
erstmal hallo auf cad.de! lege die Konturen des Ansichtsfensters (also das Ansichtsfenster selbst) auf einen seperaten layer, den du im layermanager nicht zum plotten freigibst. Diesen aber nicht frieren! vielleicht klappts mit dem?? Ich hatte das Problem, dass mir über das polygonale Ansichtsfenster ein Rechteck gelegt wurde und alles aus diesem Rechteck geplottet wurde, wenn ich den Layer einfror. Warum und wieso weiss ich auch nicht... mfg, Foxus [Diese Nachricht wurde von Foxus am 27. Jul. 2005 ...
|
| In das Form Rund um Autocad wechseln |
|
Rund um Autocad : plotten mit designjet800
silke.henkel am 16.02.2007 um 08:23 Uhr (0)
hallo liebe forumler,vor ein paar wochen ist bei mir beim plotten ein Problem aufgetaucht, weiß da jemand Rat?Unser plotter ist Standartmäßig auf eine Blattgröße vom 1350/900 eingestellt. Wenn ich nun ein DIN A 4 Blatt ausdrucke, wird ja nun (bei entsprechenden Einstellungen) das Blatt gedruckt und dann nach 30 cm abgeschnitten. Das hat bis neulich auch problemlos funktioniert.Nun macht er es nur noch, wenn die Einstellung auf "querformat" bleibt.Stell ich auf "hochformat" um, spuckt er erstmal 100cm Blatt ...
|
