Solid Edge : Probleme mit Schattierter Zeichnung
Zeitbeisser am 07.01.2016 um 12:48 Uhr (4)
Zitat:Original erstellt von focko:[...]Nur welche Treiberdateien muss ich kopieren? Woher bekomme ich die überhaupt?Da steht ich soll die Dateien nehmen die "Driverlocator.exe" ausgegeben hat.Nur gibt Driverlocator nur einen Pfad aus und keine Dateinamen!Das steht doch alles in der Anleitung...Auszug aus der Anleitung:"Den Arbeitsplatz z.B. mit Strg+e öffnen. Aus dem Ordner „C:Program FilesSolid Edge STXPrinterDrivers“ die 5 Dateien kopieren und in den Ordner kopieren, den DriverLocater.exe ausgegeben hat ...
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Zeichnung bei alternative Baugruppe
focko am 02.04.2014 um 17:50 Uhr (1)
Zitat:Original erstellt von wolha:Hallo Focko,zum zweiten Teil deiner Frage:In dem Du zBsp. mein kostenloses Tool SheetLaser verwendest.Da werden nicht nur Blechinfos der Abwicklung erstellt und als Eigenschaft abgelegt sondern - auf Wunsch (sprich Einstellung in der Ini) auch die Abwicklung automatisch als DXF gespeichert.Das verwende ich schon, hat mir etliche Klicks erspart. Ich hatte versucht es wegen meiner Performanceprobleme die Einstellungen auf ein Minimum zu reduzieren. Soll heißen Kosten und Sch ...
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Anzahl der Blätter auf Zeichnung im Schriftfeld darstellen
Markus Gras am 24.01.2020 um 08:58 Uhr (10)
Hallo SE-Nutzer,lass dich nicht irritieren, wenn Du das im Hintergrundblatt einträgst. Dort zeigt Solid Edge Blattnummer und Blattanzahl in Bezug auf die Hintergrundblätter an. Wenn Du anschließend wieder im Arbeitsblatt bist, stehen da die Werte in Bezug auf die Arbeitsblätter.Schau Dir mal die Vorlagen unter DIN an, da ist schon ein angepasstes Schriftfeld drin.------------------GrußMarkus GrasUnitec Informationssysteme GmbH
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Solid Edge verdeckte Kanten in Zeichnung
Trekki am 27.11.2017 um 10:22 Uhr (1)
Hallo D.B,willkommen im Forum, normalerweise blendet man verdeckte Kanten in den Ansichteigenschaften ein. Rechte Maustaste auf die Ansicht im Kontextmenü "Eigenschaften" anwählen, im Reiter "Anzeige" die Haken bei "Verdeckte Kanten" setzen. Bei Baugruppe kann man das dann je nach Bedarf für jedes Teil einzeln machen.Gruß Thomas[Diese Nachricht wurde von Trekki am 27. Nov. 2017 editiert.]
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Wie kann ich eine geradegerichtete Biegung in der Zeichnung der BG darstellen?
guischmi am 14.01.2014 um 13:17 Uhr (1)
Punkt 1 und 2 sind erledift,bei Punkt 3 wird es schwierig. Wie baue ich ein Teil anpassbar ein?In meiner BG bleiben die Felder unter der rechten MaustasteVereinfacht/Anpassbar - anpassbares Teil usw. ausgegraut.Auch das Einfügen in eine "frische" BG geht nicht.
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Masse addieren auf Zeichnung
Rüben-Rudi am 08.02.2013 um 16:53 Uhr (0)
Kannst du/Ihr die Varianten und geänderten Teile über eine Tabelle noch übersehen. Welches Teil für welche Variante welche Länge braucht.Ich nehme mal an Ihr habt das logisch aufgebaut.: eine Baugruppenskizze mit den wichtigsten Hauoptmassen, daurauf die Module setzen und die veränderlichen Teile als Familien PRT auf die Skizze beziehen ... = vielleicht denke ich ja zu einfach Ich halte von Variantentabellen in Zg gar nichts, weil spätestens dann wenn du im Urlaub/krnak bist, es zum Crash kommtVGBernd---- ...
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Dateiname eines Einzelteils in BG-Zeichnung anzeigen
zaubertroll am 18.01.2022 um 09:47 Uhr (1)
Jetzt das ganze noch in ein Textfeld, damit ich weitere Erklärungen dazuschreiben kann wäre super. Hat da jemand eine Idee?Mit dem "Link" kommt die Motorenbezeichnung: %{Dateiname (keine Erweiterung)|G}Dies möchte ich also in einen "normalen Text" mit Bezugslinie reinbringen, damit ich weitere Infos angeben kann------------------PTC Creo Parametric 2.0PTC Windchill 10.2Windows 10 Pro
|
| In das Form Solid Edge wechseln |
|
Solid Edge : CAD 2d Zeichnung nach .eps umwandeln
erhier am 19.12.2007 um 07:14 Uhr (0)
Guten Morgen Ein paar hundert ¤ für was...? Komm um die Uhrzeit noch nicht ganz mit. *g*Davon abgesehen, habe ich das Geld momentan sowieso nicht, da ich erst im Sommer fertig bin und wieder auf Jobsuche gehen kann. Geht ja hier bei dem Problem um die Abschlussarbeit.Das Umwandeln ansich geht ja wunderbar, nur die Information über Linienart und Linienstärke wird entweder ignoriert oder nicht mit übertragen. Und genau dies müsste irgendwie behebbar sein - hab nur absolut keine Ahnung wie. So, muss jetzt los ...
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Zeichnung öffnen funktioniert nicht mehr
wolha am 19.11.2018 um 12:27 Uhr (1)
Hallo Focko,Windows Updates können hier ganz schön hineinfunken!Vermutlich irgend eine zurück gestellte Sicherheitseinstellung, etc.Starte doch einfach die Anwendung BuildInDiagApp.exe im Solid Edge Programm Ordner.Die zeigt Dir welche Probleme es gibt und behebt sich auch auf Wunsch.Natürlich auf dem Rechner, auf dem die Indizierung läuft (vermutlich Server)------------------mfgWolfgang HacklCAD/CAM - Consult
|
| In das Form Solid Edge wechseln |
 |
Solid Edge : 2D Zeichnung von 3D
Rüben-Rudi am 21.11.2017 um 14:18 Uhr (1)

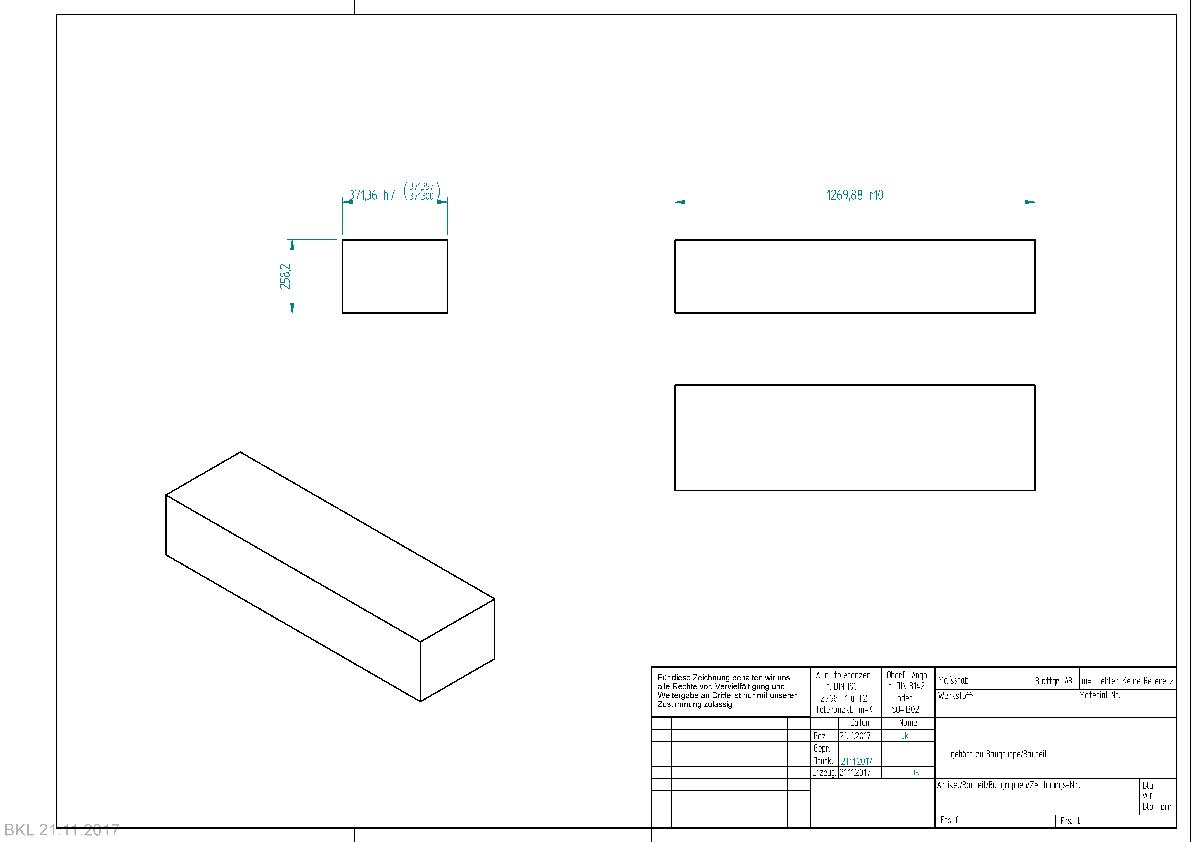

Hallo Thomas,hier im Seq. traditionell modelliert, alle Toleranzen im 3D ...Hier siehst du auch den Fehler von SE ....Das Längenmaß 1269 habe ich erst nachträglich mit "Passung und Grenzen" versehen .... im ersten Schritt nur mit Passung .... die r10 hat SE behalten, die Änderung der Toleranz nicht mitgezogen ....Dasselbe passiert wenn du im 3D Maße oder Toleranzklassen änderst .... SE zeigt weder die fehlerhaften Toleranzen an noch das überhaupt etwas geändert wurde .... bei Zg mit mit extrem vioelen Tole ...
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Schweißnaht-In 2D-Zeichnung
Zeitbeisser am 15.12.2015 um 14:18 Uhr (3)
Zitat:Original erstellt von Roter-Kasten:[...]Ich würde gern die Schweißnaht als "CCCCCC" "Schweißraupe" (DIN EN 22553) darstellen. [...]Durch die ursprüngliche Fragestellung bin ich davon ausgegangen, dass dies so genormt ist (ich muss zugeben nachgeschaut habe ich nicht)?! Zitat:Original erstellt von wolha:"Sagt die Norm das eigentlich so?"Hmmm wenn das nicht genormt ist, dann würde ich einfach so weiter machen wie bisher und damit keine Zeit mehr verschwenden!Wenn es aber genormt ist wäre es schon wich ...
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Schweißnaht-In 2D-Zeichnung
wolha am 15.12.2015 um 14:06 Uhr (1)
Zitat:Original erstellt von Zeitbeisser:Ist glaub ich auch die schnellste und einfachste Variante das zu realisieren! - Leider nicht genau so wie es in der Norm steht aber immerhin... Ja um die "Raupen-Funktion" in zukünftigen Versionen von SE verfügbar zu haben wäre ein typisches Vorgehen einen Erweiterungswunsch über deinen Reseller an die SE-Entwicklung eröffnen zu lassen! PS: Für hilfreiche Beiträge vergibt man auf cad.de Unities...man kann ja für die Schweißnähte eine eigene - sprich Raupen - Te ...
|
| In das Form Solid Edge wechseln |
|
Solid Edge : Druckfeder: Zeichnung erstellen (Draft)
modeng am 11.01.2010 um 18:09 Uhr (0)
3 Mass sind zuviel bzw. fragwuerdig - 13,34 ? - 14,22 ?Was sein muss: - Da (45) nur wenn Feder in einer Bohrung steckt - Dm (40) OK, mittlerer Windindungsdurchmesser (f. Berechnung) - Di (35) nur wenn Feder auf einem Dorn steckt. - d (5) OK, Drahtdurchmesser - Lo (108) OK, Laenge der unbelasteten FederWeitere Angaben (ob das nun hier gefordert wird ist unbekannt)- je Ende 1 anliegende/angebogene Windung (abgeschliffen auf ca. D/4)- ggf. Anzahl der anliegenden Windungen (je Ende)- Anzahl der federnden Wind ...
|
