SolidWorks Simulation : SW-Netz nach MoldFlow importieren
Volker Kraemer am 29.06.2010 um 10:26 Uhr (0)
Wenn Moldflow in der Lage ist die Simulation GEOSTAR Geometriedatei *.geo zu importieren oder, falls Simulation Professional vorhanden ist, eine der folgenden Dateiformate importiert werden kann:ANSYS ANS (Prep 7-Datei)ABAQUS INPMSC NASTRAN DATPATRAN NEU (neutrale Datei)I-DEAS UNV (Universaldatei)Exodus TXTmfgVolker Krämer
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : SW-Netz nach MoldFlow importieren
m4gg0 am 29.06.2010 um 22:02 Uhr (0)
Vielen dank für die Antwort,leider hab ich nur Simulation Standard. Ich kann mit Simulation auch keine .geo-Datei speichern und MoldFlow kann sie auch nicht öffnen. Das einzige gemeinsame Dateiformat ist .IGES aber das importiert keine Netze. Also bleibt mir nur der Weg über ein drittes Programm wie Ansa oder ähnliches.Kennt jemand ein besseres Programm als Ansa zum generieren von Netzen, was evtl ein bisschen Anwenderfreundlich ist? MfGMarco
|
| In das Form SolidWorks Simulation wechseln |
 |
SolidWorks Simulation : Wie wird die Fluidtemperetur bei Floworks angezeigt?
bmeletiev am 07.07.2010 um 14:43 Uhr (0)

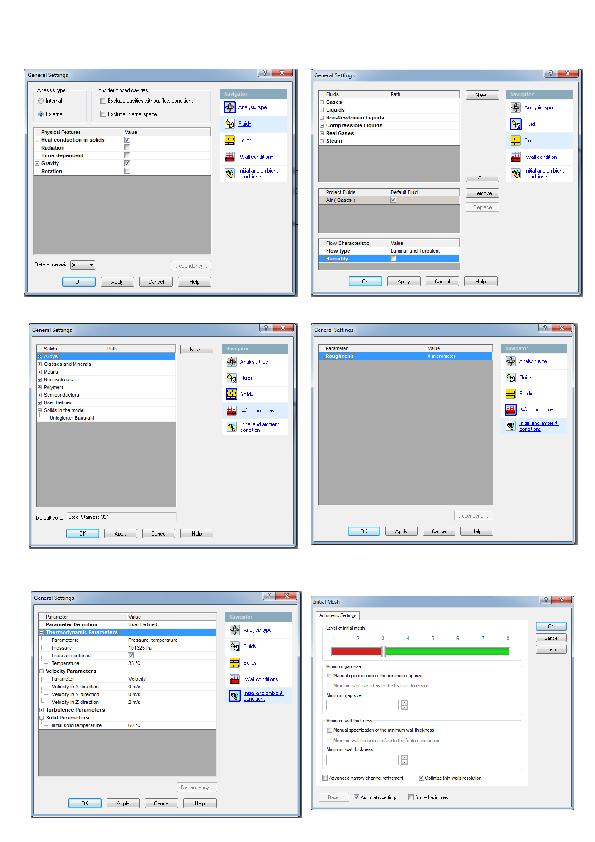

Guten Tag zusammen, ich glaube, ich werde bald durchdrehen. Es will bei mir einfach nicht gehen. Bee, verrate mir bitte, wie kommst du auf solche Ergebnisse, das sieht richtig gut aus. Ich habe alles Mögliches versucht und trotzdem nichts.Ich hänge eine PDF-Datei mit meinen Einstellungen, guckt ihr euch bitte bei Möglichkeit das an und sagt mit, was ich nicht bzw. falsch mache.Mit besten Grüßen bmeletiev
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : Wie wird die Fluidtemperetur bei Floworks angezeigt?
bmeletiev am 07.07.2010 um 17:51 Uhr (0)
Hallo Frank, du hast richtig bemerkt, die Strömung war in z-Richtung und der Plot in X-Y-Ebene. Das mag im Prinzip falsch sein aber in meinem Fall liegt das Problem an was anderes. Es müsste sich des Fluid trotzdem bisschen erwärmen, obwohl die Strömung quer verläuft. Ich habe gerade einen anderen Versuch gemacht und wollte die Floworks- Datei (.SLDPRT) anhängen, hat es aber nicht geklappt. Ich kann eventuell sie euch per Email zuschicken, wenn ihr mal die genauerer sehen wollt. In dem Versuch habe die Flu ...
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : Speicherort der Studie
Volker Kraemer am 16.07.2010 um 10:12 Uhr (0)
Es ist nicht unbedingt zu empfehlen ein referenziertes Element von SolidWorks mit dem Explorer zu verschieben, da das SW Dokument davon nichts mitbekommt.Ich verstehe die Frage dahingehend, dass Du "aus Versehen" die CWR-Datei einer Studie verschoben hast und die Studie nunmehr in SolidWorks das nicht mehr findet.Für diesen Fall kann man in den "Eigenschaften der jeweiligen Studie" nachsehen, wo SW den Ergebnisordner sucht und/oder ihn gegebenfalls ändern.
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : Linearmotor Formel/Ausdruck
Flat-Eric am 01.09.2010 um 13:58 Uhr (0)
Update:Also vll geht es doch mit der IF Funktion aber entweder bin ich zu dumm oder das ist wirklich sowas von be******** gemacht.Seht selber... (Der Ausdruck ist noch nicht mal fertig)Code:IF(TIME-1.95:IF(TIME-1.4:IF(TIME-1.25:IF(TIME-0.95:IF(TIME-0.65:IF(TIME-0.55:0.72*(10*((TIME/0.55)**3-15*(TIME/0.55)**4+6*(TIME/0.55)**5)),0.72,0.72),0.57,0.72+(0.15*(10*(TIM E-0.95/0.3)**3-15*(TIME-0.95/0.3)**4+6*(TIME-0.95/0.3)**5)),0.72,0.72),0.72,0.72+((10*((TIME-1.4/0.55)**3-15*(TIME-1.4/0.55)**4+6*(TIME-1.4/0.55)* ...
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : Flow Simulation - Zeitabhänige Animation
MotoX am 27.10.2010 um 20:51 Uhr (0)
hi,das funktioniert schon alles, hab jetzt für jeden step eine datei. jedoch zeigt er in der animation immer nur den einen stand, jedoch nicht alles nacheinander bzw zusammen (wie oben im video). ich hab jetzt eine animation von 1 sec, hab jetzt jede 0.1s einen periodic saving step gemacht, hab also 10 dateien. es fehlt mir nur noch der letzte schritt, dass die alle zusammen verknüpft abgespielt werden.
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : FloWorks-Reiter fehlt
Jörg Mäckelmann am 13.01.2011 um 13:40 Uhr (0)
Hallo Roland,danke für die schnelle Antwort.- Nein, die Meldung, dass das Projekt in einem alten Format ist, kam beim Öffnen unter 2010 nicht.- Die Berechnung wurde mit SW2008 unter XP-32bit durchgeführt. Dort trat dann das Problem erstmalig auf.- Alle User haben bei uns lokale Admin-Rechte.- Mit Zugriffsrechten kann es meines Erachtens nicht zu tun haben, da es ja vorher funktioniert hatte und auch in andern Modellen weiterhin funktioniert.Wahrscheinlich hat irgendeine beteiligte Datei einen Schaden mitbe ...
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : batch tool für SolidWorks Simulation 2009
M.Grajewski am 24.03.2011 um 11:16 Uhr (0)
Hallo zusammen,hier mal ein paar Neuigkeiten von der Automatisierungsfront:1) Den Trick mit "alle Studien ausführen" kann ich bestätigen. Das funktioniert.2) Wenn man SolidWorks Simulation Professional oder höher hat, gibt es den Taskplaner. Mit dem kann man in der Tat über "Simulation aktualisieren" Die Ausführung aller Simulationen in einer Datei anstoßen. Man muss aber dafür sorgen, dass in SolidWorks das Zusatzprogramm "SolidWorks Simulation" beim Start automatisch geladen wird. Andernfalls kommt die M ...
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : FlowSim - Load Results nicht möglich
highway45 am 11.04.2011 um 14:02 Uhr (0)
Mittlerweile ist SolidWorks auf einem anderen rechner installiert worden, aber das Problem ist immer noch da.Das Problem ist wohl der Button "OPEN".Nach Öffnen des Dialogs wird ja schon die richtige Datei angezeigt, also in meinem Beispiel von eingangs die Datei 2.fld http://ww3.cad.de/foren/ubb/uploads/highway45/load_results.jpg Das Klicken auf "OPEN" erzeugt die Fehlermeldung.Wenn ich aber auf die Datei 2.fld (oder irgendeine andere) doppelklicke, dann werden die Results geladen !So gehts dann auch erstm ...
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : Statische Simulation eines Rahmens in Schweißkonstruktion
Mr. Jackson am 02.05.2011 um 17:54 Uhr (0)
Hallo,ich bin noch neu im Umgang mit Solidworks. Also wollte ich mal einen ganz simplen Rahmen aus rechteckigen Stahlbauprofilen in einer Schweißkonstruktion simulieren.Aber irgendwie mag mich SW nicht. Ich habe als Simulation statisch gewählt, die "Einspannung" soll an den unteren Platten auf der Unterseite erfolgen als "fixierte Geometrie" und als "externe Last" ganz einfach "Schwerkraft".Wenn ich dann auf "ausführen" gehe kommt eine Fehlermeldung, ist klar wenn ich dann eine Verbindung zwischen 2 Träger ...
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : aufeinanderfolgende Simulation verformter Bauteile
R. Frank am 26.05.2011 um 16:39 Uhr (0)
Hallo DoubleU.Geht, hatten wir schon mal, finde ich allerdings auf die Schnelle über die Suche auchnicht.Macht nix, hier noch mal kurz und knackig:1. Simulation aufsetzen und vernetzen/ausführen.Im Feature-Manager von Simulation einen Rechtsklick auf "Ergebnisse" und dann den Punkt"Körper aus Verformung" anwählen.Das Icon umstellen auf "neues Teil".Dateinamen vergeben und grünen Haken anwählen.Das abgespeicherte Teil müsste ein Step-Volumen sein (halt ein "dummes" Solid, aber für DeineZwecke ja egal).Datei ...
|
| In das Form SolidWorks Simulation wechseln |
|
SolidWorks Simulation : Verformung durch Eigengewicht
ELuehmann am 08.06.2011 um 15:56 Uhr (0)
Hallo Thomas,hast Du eigendlich das ganze mal durchs Cosmos gerechnet?Interessiert mich nun doch, ob AutoCAD Mechanical dies schon vor zig Jahrenschon konnte oder ob das nur was Grobes war.mfgECKHARD
|
