SolidWorks : SolidWorks und AutoCAD im Einsatz?
Alexx2 am 21.05.2014 um 08:20 Uhr (1)
Zusammenarbeit mit Autocad in SWX ist sehr sehr mühsam.Vorallem seit Autocad diese dumme pseudo 3D-Drahtgitterfunktion (2D-Schnitte räumlich angeordnet) hat ist es nur ein Graus. 2D Daten in SolidWorks ist DER Performancekiller schlechthin. Hier ist es wirklich ratsam das DraftSight zu verwenden oder gleich in AutoCad bleiben. Wenn in SolidWorks importieren dann als Block.Wenn möglich noch vor dem Projektstart wirklich nur 2D-Schnittdaten zum file-Austausch zu SolidWorks festlegen.Da kommst Du sonst in Teu ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Spritzguss Entformungsschräge über Symmetrie?
Alexx2 am 08.07.2015 um 16:21 Uhr (1)
Kannst Du sicher so machen nur hast Du eben einen Hinterschnitt/Zwangsentformung an beiden Gehäusehälften...Du bekommst wahrscheinlich ein paar Stellen mit größeren Materialansammlungen.Welches Material möchtest Du verwenden? Ist das ein Sichtteil oder nur irgendein technisches Gehäuse?Bei TSG sind die Wandstärken unproblematisch, bei ABS, PP, POM usw sind die Wandstärkenverhältnisse peinlich genau einzuhalten.
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Messwert aus Modell (Sensor) in Zeichung darstellen
Alexx2 am 25.10.2013 um 12:39 Uhr (15)
Hallo LeutzBei einer Zeichung möchte ich eine Messung aus dem Modell in der Zeichung bei einem Bezugshinweis einbauen.Habe die Sensoren im modell definiert, doch wie kann ich diesen Messwert(Parameter) in die Zeichung holen?Hat jemand einen Tip für mich?lgAlex
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Projizierte Kurve/3D Spline
Alexx2 am 21.09.2015 um 10:55 Uhr (1)
SWX kann *.ai Dateien verwenden.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Schiffsschraube
Alexx2 am 09.02.2011 um 07:45 Uhr (0)
Zitat:Original erstellt von Clinton:Ich bin leider noch nicht so bewandert mit der Flächenmodellierung in SWX, sonst hätte ich schon ein Propellermodell hier gepostet. Im Grunde genommen müßte es ähnlich laufen, wie bei anderen CAD Systemen auch:Mehrere parallele Ebenen über den Blattradius legen, je eine Profilskizze auf eine Ebene legen, Eintritts-/Austrittskante mit einem Spline belegen, daraus ober und Unterseite als Fläche--Solid erzeugen, innen zunächst eine Nabe definieren. Blattprofile für ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Baugruppenvisualisierung
Alexx2 am 22.11.2011 um 14:50 Uhr (1)
Ja latünich! Einfach bei den Eigenschaften der Assembly nicht den ausgerechneten Wert verwenden sondern manuell etwas reinschreiben.HopeItHelpslgAlex
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Kmplette Körperflächen abkopieren
Alexx2 am 16.12.2015 um 10:44 Uhr (1)
Flächenselektieren:Einstellung Auswahlfilter "Flächen" und im Wiremodus ein Auswahlfenster -- FertigAlternativ: RMB auf Fläche und "Tangentialität wählen" verwenden...Einfacher gehts net
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Kontur-Rendering
Alexx2 am 20.03.2014 um 11:52 Uhr (1)
So ein Material vielleicht?Sketchy YellowMit dem Login von SolidWorks Supportvertrag oder wenn Du (wie ich) eine modo Lizenz besitzt kannst Du Dir das Material von der Luxology Site frei runterladen und in PV360 verwenden HopeItHelpslgAlex
|
| In das Form SolidWorks wechseln |
|
SolidWorks : EPS zu wenig gute Auflösung
Alexx2 am 22.01.2012 um 14:16 Uhr (0)
HalloBeim Rendern mit PV360 kannst ja auch den Alphakanal mitrendern (uns speichern) lassen. Den kann der Kerl dann 1:1 zum Auswechseln des Hintergrundes verwenden. Das wäre aus meiner Sicht das einfachste.Freistellen und Probleme mit dem Anitaliasing und freigestelltem Hintergrund entfallen...HopeItHelpslgAhleggs
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Photoview 360 Holzmaserung-Verlauf
Alexx2 am 29.10.2010 um 19:24 Uhr (0)
Ja das ist ein Malheur dass man in Photoview360 nur vordefinierte Materialien verwenden kann und die von SolidWorks nicht übernommen werden können bzw. ignoriert werden...Sorry - kann Dir auch nicht helfen lgAlex
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gibt es ein Feature mit dem man Flächen facettieren kann?
Alexx2 am 25.09.2012 um 08:33 Uhr (0)
Wenn Du in SolidWorks Nurbs surfaces generierst und quadrangulierte polys davon benötigst würde ich dir Moi3D zum Spielen empfehlen.Aus Moi3D kannst Dir ein .obj exportieren und das dann zB. wieder in SolidWorks für Strukturbauteilerstellung verwenden...HopeItHelpslgAlex
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Gehrungslasche ein weiteres Mal
Alexx2 am 25.10.2013 um 08:49 Uhr (1)

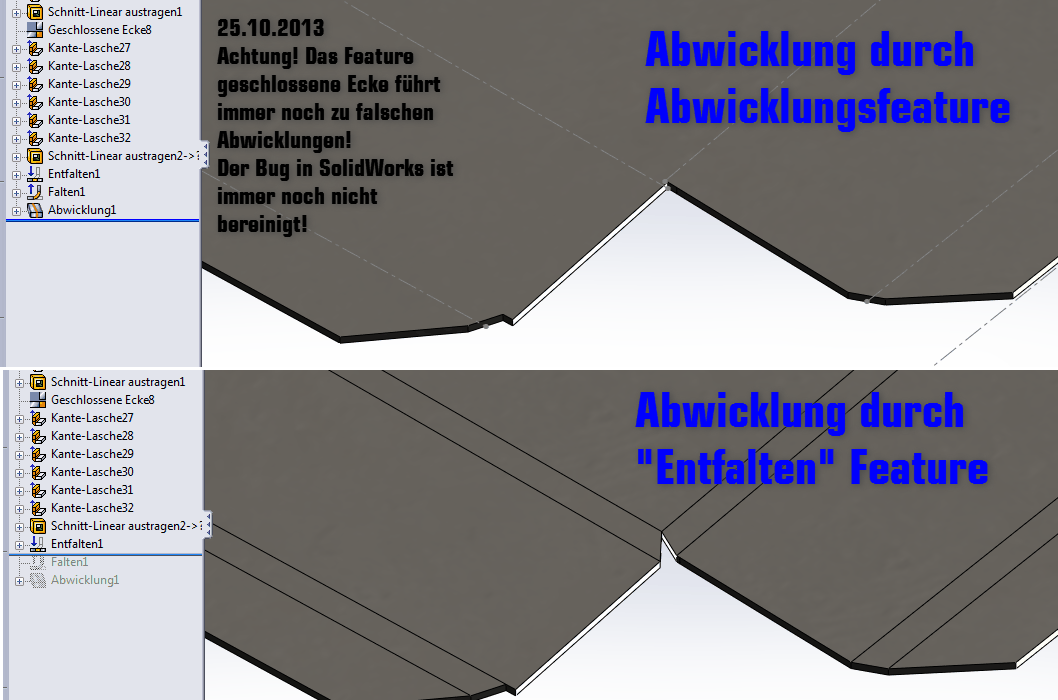

Hallo smigle2000Vielen Dank für das Resultat.Der Vollständigkeit halber muss ich meinen Senf jetzt auch noch dazugeben.Das Feature geschlossene Ecke sollte man wenn möglich nicht verwenden bzw. sollte beim Abwicklungsfeature die Option Eckenbehandlung deaktiviert sein.HopeItHelpslgAlex[Diese Nachricht wurde von Alexx2 am 25. Okt. 2013 editiert.]
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Absturz per Mausklick (reproduzierbar)
Alexx2 am 23.11.2012 um 08:16 Uhr (0)
Kenn ich gut. Auch bei den Rechnern meiner Arbeitskollegen mit unterschiedlicher Hardware ist das so.Man kann zwar Ordner/Dateien anlegen und umbenennen aber sobald ein Rechtsklick drauf gemacht wird ist schluss mit lustig.Wir verwenden SolidWorks2011X64SP5EDIT: Sorry hab oben falsch gelesen. Windows-Explorer schmiert nicht ab, sondern SolidWorks[Diese Nachricht wurde von Alexx2 am 23. Nov. 2012 editiert.]
|
