SolidWorks : Komponente in Zeichenansicht gestrichelt darstellen
Blanda am 25.08.2009 um 13:56 Uhr (0)
Hallo,kann mir jemand sagen wie ich in einer Baugruppen-Zeichenansicht, eine Komponente (Teil) gestrichelt darstellen kann?Hab schon vergeblich den Features-Baum der Zeichenansicht durchsucht.
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Probleme bei Modus große Baugruppe
Blanda am 29.03.2011 um 08:18 Uhr (0)
Hallo Forum,ich hätte nach langer Zeit mal wieder ein Problem. Beim Modus große Baugruppe ist das "dynamische Hervorheben" ausgeschaltet. Wenn ich jetzt in einer großen BG Positionssymbole setzen möchte, macht SWX meistens einen Punkt auf die Komponente, statt des erwünschten Pfeil. Weil ich meistens nicht die Kante der Komponente, sondern die Komponente selbst mit dem Mauszeiger erwische. Jetzt könnte ich den Modus "große BG" ausschalten oder die Komponentenzahl so hoch setzen, das der Modus "große BG" ga ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Komponente in Zeichenansicht gestrichelt darstellen
Blanda am 26.08.2009 um 07:42 Uhr (0)
Hallo Robert,ich komme mit beiden Varanten nicht richtig ans Ziel. Vermutlich ist in den Dokumenteneigenschaften eine Einstellung, das er keine gestrichelten Linien angezeigt. Oder hast du für diesen Fall auch noch ein Tipp?MfG Blanda
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Komponente in Zeichenansicht gestrichelt darstellen
Blanda am 25.08.2009 um 14:50 Uhr (0)
Hallo Robert,ich habe beide Varianten versucht. Bin aber von beiden Wegen nicht ganz begeistert. Aber das mit den Komponentenlinien scheint mit etwas besser. Auch wegen der Datenmenge.Allen Vielen DankMfG Blanda
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Oberfläche kürzen
Blanda am 15.12.2010 um 14:33 Uhr (0)

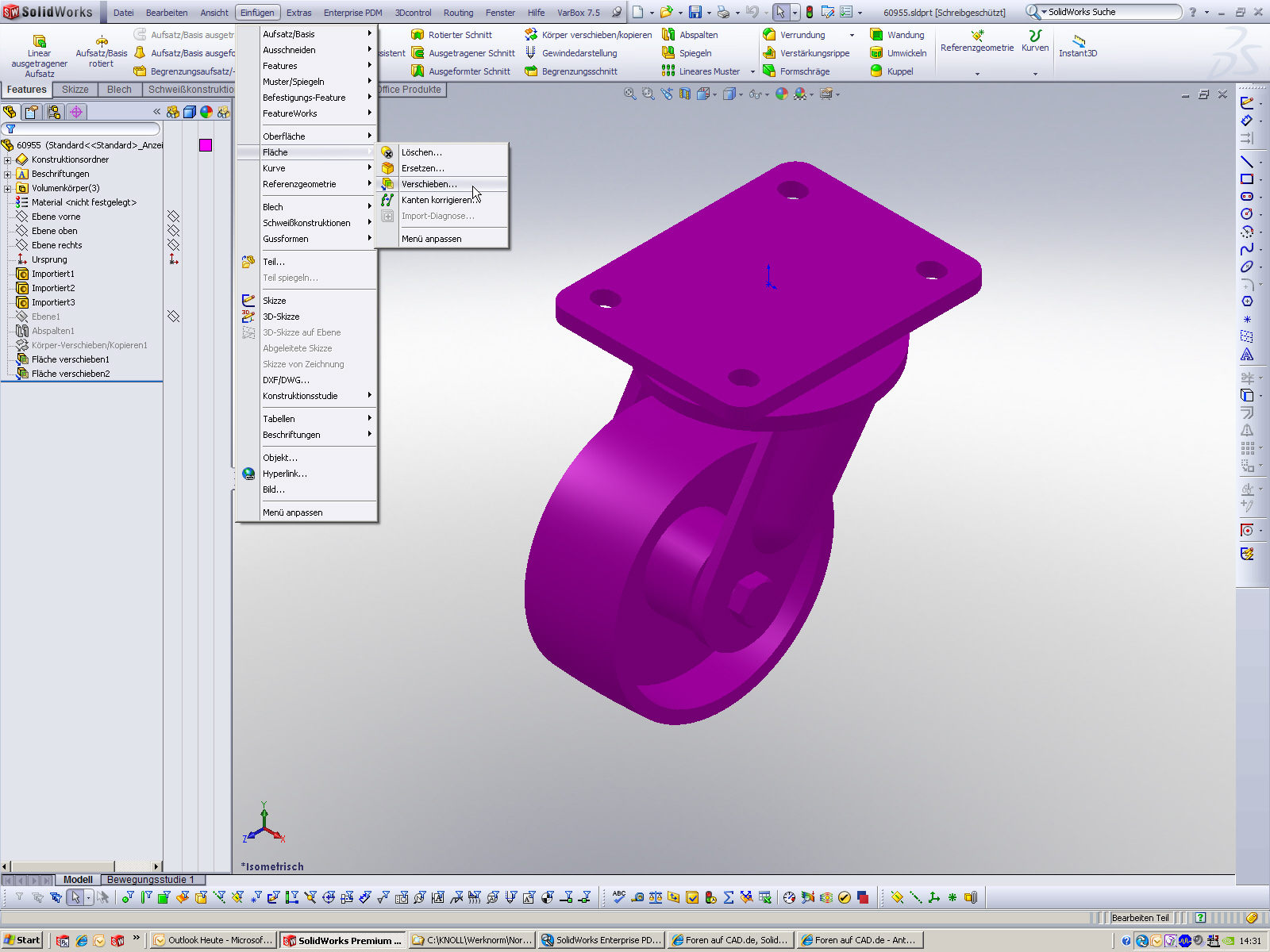

Hallo Weiti,ich glaube mal das wird dir weiterhelfen. Du kannst mit Fläche verschieben, etwas verkürzen oder verlängern. Ist es das was du suchst??----------------------------------Grüße BlandaIch weiß nicht alles, aber dazu lernen kann ich immer.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Komponente in Zeichenansicht gestrichelt darstellen
Blanda am 26.08.2009 um 10:16 Uhr (0)
Hallo Robert,vielen Dank für dein Bild. Wenn man sich die Menü`s genauer anschauen würde, hätte ich dein Tip gleich umsetzten können.Ich habe natürlich immer die "Kantenart" auf gestrichelt umgestellt. Da habe ich vor lauter Bäume den Wald nicht gesehen.Vielen Dank.HelmutDeine Zeit hat mich einiges Vorwärts gebracht.
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Configuration Manager
Blanda am 18.01.2011 um 11:56 Uhr (0)
Schau dir mal diese Einstellungen an bei dir.Es kann sein wenn du dein Filter underdrückst, das er in allen Konfigurationen unterdrückt ist. Das siehst du gut wenn du im Features-Baum aud deinen Filter "RMT" machst und "Komponente konfigurieren" drückst. Da kommst du in dieses Menu. Schau mal ob dein Filter hier in allen Konfig. unterdrückt ist.----------------------------------Grüße BlandaIch weiß nicht alles, aber dazu lernen kann ich immer.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : virtuelle Baugruppe
Blanda am 11.05.2010 um 07:51 Uhr (0)
Hallo neo70,das mit den "virtuellen Baugruppen" funktioniert meines Wissens erst ab SWX2009. Aber die virtuellen Baugruppen bringen auch einige Probleme. Wenn du virtuelle Baugruppen oder Teile in einer übergeordneten BG verbaust, und dann noch konfigurierst muss du sehr gut auf passen. Weil in diesem Fall die virtuellen Teile/BG`s eine Layout-Skizze in der oberen BG brauchen oder selbst auch konfiguriert werden müssen.Ein gröperes Problem ist es wenn du ein PDM-Systen zur Datenverwaltung hast. Hier ist es ...
|
