SolidWorks : Verbiegen ---> Bestimmte Teile auslassen (Rotorblatt)
SLDW-FEM am 14.05.2007 um 10:31 Uhr (0)
Hallo auch,ich schlage vor:a) modelliere nur einen Flügel + bef.flansch = dann kannst Du nachher auch wählen, ob 2 oder 3b) verdrehe nur den einen Flügel b1) Trimmebene verschieben = ANschluss an Flansch bleibt gerade = häßlich b2) Abstand zwischen flansch und Flügel = Übergangskörßer modellieren NACH Verbiegen= das sollte klappen (bitet schicke uns eine Bild)
|
| In das Form SolidWorks wechseln |
Winkel-Korrekturswx11.zip |
SolidWorks : Unsaubere Importdateien / Verknüfungsfehler
SLDW-FEM am 13.10.2015 um 09:16 Uhr (1)
HalloDein Problem ist ja nicht neu!ja, Solidworks kann sowas GAANZ schlecht reparieren (einzeln via Fläche verschieben, in Masse ganz klar NEIN)Wir hatten mal ne ganze Maschine (aus Proe mit falscher Genauigkeit exportiert, Konstrukteur war "unbekannt verzogen")siehe Bild und Halbes Einzelteil im AnhangFür diese Masse half uns SpaceClaim:a) SpaceClaim-Button Begradigen b) das waren auch noch andere Probleme begraben, wo uns SC deutlich mehr helfen konnte!c) Inzwischen gehört für uns (Import-intensive Zu ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Layer in Zeichnung => Übersicht? verschieben?
SLDW-FEM am 07.01.2019 um 13:15 Uhr (1)
Hallowie verwenden die Layer, um verschiedene Kunden zu bedienen :* nur Hauptmaße* Vollbemasst* RedLining intern zum KundenDabei kommt einiges zusammen (bis 100 Texte auf 8Blättern)Leider suchte ich bisher vergeblich :a) Übersicht, wieviele Elemente der Layer beinhaltet und welcher typ (siehe Anhang, aus SpaceClaim-Apps, dort 2d und 3d !!)b) Möglichkeit, alle Elemente eines Layers zu selektieren und diese auf einen anderen Layer zu verschieben (SWX schiebt alles auf den standard-Layer bei Layer löschen) ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Verrundungen von Haltelaschen
SLDW-FEM am 13.02.2012 um 09:14 Uhr (0)
Hallo Jakobdie Alternative für ofset im komplexen Modell heisst für Dich:Fläche drehen (Option beim verschieben)
|
| In das Form SolidWorks wechseln |
|
SolidWorks : API: ishidden geht scheinbar für unterbaugruppen nicht
SLDW-FEM am 16.05.2019 um 14:25 Uhr (1)
Hallobei mir geht es ! (sld2017sp5-+hotfix)dir ist aber schon klar, daß der Kontext der Baugruppe wichtig ist!d.h. bei einer 3-stufigen Assygibt es die tiefste Komponente 2mal und sie kann überallnen eigenen Anzeigestatus haben!
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Ordner verschieben, Referenzen anpassen
SLDW-FEM am 14.01.2024 um 19:19 Uhr (1)
- zurückgezogen -nur objektives , keine subjektiven Eindrücke/Vermutungen ...[Diese Nachricht wurde von SLDW-FEM am 16. Jan. 2024 editiert.]
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Automatische Bemaßung
SLDW-FEM am 20.07.2010 um 13:19 Uhr (0)
Bitte keine Meinungen verteilen, sondern Probleme/Erfolge teilen : a) Begriffsfindung:automatische Bemassung bedeutet, die Bemassung wird aus denm part/Assy in die Zeichnung übernommenanbei mal ein Beispiel+Bild auto-dimension_part-to-drawing.png== Chancen: (halb-/) vollautomatiche Zeichnung (ausgehend von part)+ Zeichnung ist automatisch vollbestimmt (so einfach wie schwarze/blaue Skizze)== Meint Ihr das (oder was anderes?)Details zum Ziel:* für Zeichnung markieren + Beschriftungsansichten viel Disziplin ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : wer kennt sich mit Verformen aus?
SLDW-FEM am 10.03.2006 um 13:18 Uhr (0)
Hallo formenkoenig,ja, ich denke, das Verebiegen ist hier die richtige Funktion für michdenn:* mein real-Feature besteht aus einem "unregelmäßigen" Klotz* die Geometrie wurde importiert* Fläche - verschieben (nett!) klappt hier auch nicht so recht, wegen der GrenzenNaja, ich werde ein bisserl probieren
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Youtube-Video Bewegungsstudie ohne Verknüpfungen (Quick+Dirty)
SLDW-FEM am 18.09.2013 um 10:41 Uhr (1)
Hallo ich habe da mal eine schöne Video-anleitung gesehen,wo erst alle Verknüpfungen ausgeschaltet wurden und dann auf einzelne Teile keyframes mit Verschieben, Drehen erzeugt wurden = Hat jemand von Euch den Link parat?
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Körper Offset
SLDW-FEM am 03.09.2008 um 11:45 Uhr (0)
Hallo auch,die Einbuchtung passt hier wohl nicht so (falls doch, Lutz mach bitte ein kleines Beispiel)Ich habe auch eines beigelegt (aus APM-training files)die Funktion Fläche verschieben ist toll, nur Selektion istunhandlich (ich selektiere immer per makro vor)= anbei auch in Stufen (immer wieder was gelöscht)
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Ordner verschieben, Referenzen anpassen
SLDW-FEM am 13.01.2024 um 10:47 Uhr (1)

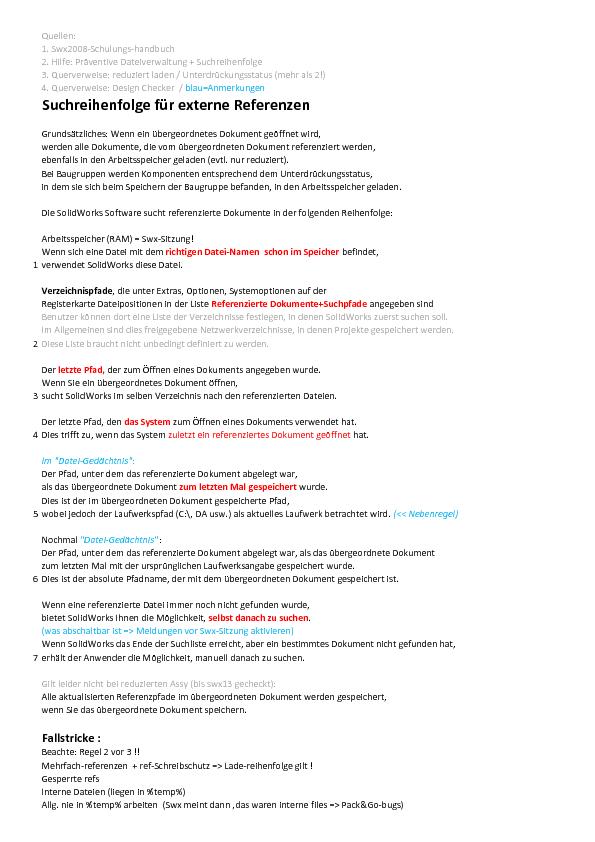

Hallowir alle kennen diese Effektesiehe Anhang Swx-Such-reihenfolge.pdfwie auch die die Vorredner sagen "langsam und kein Problemlöser"= 100% verstehen das nur/nicht mal die entwicklerwir haben aber Lösungen gefunden, die funktionieren!deshalb schau mein Tipp "autoFix.pdf" im parallel-task :https://ww3.cad.de/foren/ubb/Forum2/HTML/034712.shtml#000006und du hast eine pm von mir!
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Ursprungsebenen Importiertes Bauteil
SLDW-FEM am 07.02.2024 um 09:51 Uhr (1)
Halloschnell 2 Antworten :(1) Du musst Dein Teil verschieben zum Ursprung(2) ist es eine Import-Baugruppe? = dann alle prüfen (es gibt makros dazu)es gibt noch ca.20Tips dazu, wie :Import aus nicht SWX = solidworks-Baumraum beachtenFazit: *prüfe Deinen Import* , bevor Du viel Arbeit reinhängstRisiko wie bei Aktien: Du kannst bis 100% verlieren! ( schon 20% tun weh )
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Parameter-Liste automatisch? + Bemassung verzerrt
SLDW-FEM am 07.03.2005 um 14:48 Uhr (0)
Hallo CAD-Ler, ich beschriebe hier gleich mehrere Baustellen, der Support konnte mir auch nicht weiterhelfen : (A) Bild Arbeiten_mit_Parametern.gif zeigt meine Arbeitsweise: für FEM mit ANSYS müssen bestimmte Parameter besonders gekennzeichnet werden (prefix ds) = dies muss ich immer doppelt machen: blau = visuell (siehe Doku-Bild CAD-Params.gif) rot = Eigenschaften für ANSYS (B) = Hat jemand ein Makro, wo man die ganze Parameter-Liste mal durchgehen kann und z.B. die erste Zeile (b ...
|
