SolidWorks : Zuschnittliste bei Strukturbauteilen Dateinamen und Länge des Profils klappt nicht
grisu486 am 04.09.2011 um 22:13 Uhr (0)
Ja, könnte gut möglich sein, aber es ist alles nur Kaffeesatzleserei. Ohne die Teile und ohne die Zeichnung kann ich ihm nicht weiterhelfen.------------------Viele GrüßeUwe MahnerCSWPCSWSTCSWICSWEDPS Software GmbH
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zuschnittliste bei Strukturbauteilen Dateinamen und Länge des Profils klappt nicht
grisu486 am 04.09.2011 um 19:26 Uhr (0)
Das sieht erstmal soweit gut und richtig aus.Nun is es soweit: Ohne das mir ALLE an dieser Sache beteiligten Teile und Zeichnungen vorliegen, kann ich nichts mehr weiter dazu sagen.Also Teile und Zeichnung her, dann werden wir schon sehen, wo der Frosch die Locken hat!------------------Viele GrüßeUwe MahnerCSWPCSWSTCSWICSWEDPS Software GmbH
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Dateieigenschaften werden nicht in Zeichnung übernommen
grisu486 am 18.07.2011 um 13:25 Uhr (0)
Dann sind wir schon mal einen Schritt weiter. Was sagt denn Dein PDM-Support dazu?------------------Viele GrüßeUwe MahnerCSWPCSWSTCSWICSWEDPS Software GmbH
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Dokumenteneigenschaften nachträglich für die Zeichnung übernehmen.
grisu486 am 05.11.2011 um 14:20 Uhr (0)
Zitat:Original erstellt von dimikuhn:Die Linearmaße sollen z.B. alle +0,1mm haben.Die Bohrungen alle H7Die Radien alle +/- 0,5mmist dies auch möglich?Nein.... man könnte sich ein Makro schreiben, das durch alle Maße durchtingelt, erkennt welcher Art ein Maß ist und dann die Toleranz entsprechend einstellt.... aber wie verhält sich da der Aufwand zum Nutzen?------------------Viele GrüßeUwe MahnerCSWPCSWSTCSWICSWEDPS Software GmbH
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Dateieigenschaften werden nicht in Zeichnung übernommen
grisu486 am 18.07.2011 um 07:43 Uhr (0)
Zitat:Original erstellt von damagedbrain:... Woran liegt das und wie bringe ich Solidmurks dazu die kompletten Eigenschaften zu übernehmen?1. Wenn ich so etwas lese tendiert meine Hilfsbereitschaft gegen Null.2. Deine Screenshots sehen so aus, als ob der Bereich der Werte mit einer weißen Maske abgedeckt wurde, was willst Du uns also damit zeigen?3. Haben die Dateieigenschaften per Makro mal korrekt funktioniert? Wenn JA, was hast Du geändert? Funktioniert es nur bei Dir nicht; wenn Du Kollegen hast, wie ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zeichnungen neu zuordnen
grisu486 am 05.04.2006 um 10:50 Uhr (0)
Hi Peter!Grundsätzlich hast Du recht. Dieses Vorgehen wurde hier ja auch schon beschrieben. Nun habe ich aber ein ganzes Projekt (ca. 100 - 200 Zeichnungen), das ich "klonen" will, also mit einer neuen Projektnummer etc. versehen. Dieses "geklonte" Projket wird dann geändert. Ich müsste jetzt JEDER kopierten Zeichnung die neue Referenz zuordnen. Das ist (meiner Meinung nach) eine unnötige und fehleranfällige Klickarbeit.Selbstverständlich muss man sich jede Zeichnung nach dem "klonen" nochmals ansehen und ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zeichnungen neu zuordnen
grisu486 am 04.04.2006 um 18:39 Uhr (0)
Ja, soweit so gut.Das Vergeben einer neuen Referenz einer Zeichnung gemäß dem Video von "brainseks" ist ja schon klar. Nur haben wir die Aufgabe, dies mit sehr vielen Modellen & Zeichnungen zu tun.(Bevor jemand nach dem Sinn und Zweck fragt, wir sind ein Werkzeugbau und fertigen mit möglichst ähnlichen Modellen Stanzwerkzeuge an. Diese Modelle werden in das jeweiligen Projekt kopiert, umbenannt, eingebaut und evtl. geringfügig geändert. Und nun möchten wir natürlich nicht jedes Modell von Grund auf neu det ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Segelflieger Rumpf erstellen
grisu486 am 16.10.2011 um 19:34 Uhr (0)
Zitat:Original erstellt von Nuck:Soll ich von oben die Konturen des Rumpfes zeichnen danach von der Seite die Konturen des Rumpfes zeichnen, somit hätte ich ja wie ein Kreuz eine zeichnung von der oben ansicht und eine zeichnung von der Seitenansicht, kann ich somit die Konturen miteinander verbinden das es eine 3d Form daraus gibt?Das wäre mein Lösungsansatz, das Feature wäre eine AUSTRAGUNG. Ein sehr schönes Beispiel dazu gibt es in der Schulung "Modellierung komplexer Teile", dabei wird ein Raumschiff ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Bereiche innerhalb eines Volumenteils definieren
grisu486 am 27.11.2011 um 14:41 Uhr (0)
Zitat:Original erstellt von Nutzer2011:COMSOL kann Zeichnungen verwenden, die mit CAD konstruiert wurden. Mein Betreuer sagte mir, es sei einfacher, die Zeichnung mit CAD zu machen.Jetzt weiß ich aber (wie gesagt) nicht, wie ich in CAD der Zeichnung Bereiche zuordnen kann, die dann später (in COMSOL) simuliert werden. (Gleichungen und Parameter gebe ich in COMSOL ein, das habe ich schon verstanden. Nur benötigt Comsol ja die Hinweise, in welchem Bereich welche Gleichung gilt.)Wie jetzt? Reden wir jetzt vo ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Zuschnittliste bei Strukturbauteilen klappt nicht
grisu486 am 31.08.2011 um 21:29 Uhr (0)

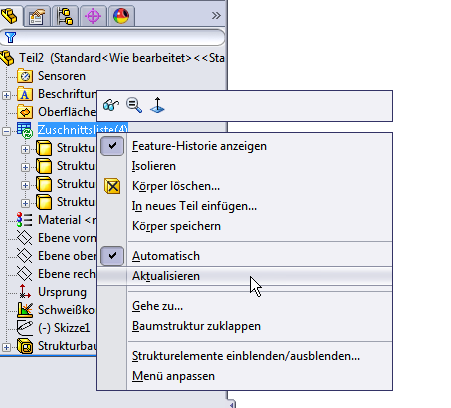

Zitat:Original erstellt von ROLF 2:Ich mache da bestimmt einen USER-Fehler.... möglicherweise ... Bitte klicke mit der rechten Maustaste den Ordner (!) der Zuschnittslistenelemente an und klicke aus "Aktualisieren".Dann sollte Deine Zeichnung ganz anders aussehen!------------------Viele GrüßeUwe MahnerCSWPCSWSTCSWICSWEDPS Software GmbH
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Spacepilot- benutzerdefinierte Tastenkombi
grisu486 am 04.08.2009 um 12:57 Uhr (0)
Hallo boffix!Ja, da gibts ne Lösung In den Einstellungen der Knöpfe (show mapping toolbar) kann man den einzelnen Knöpfen bestimmte Eigenschaften zuweisen. Dazu zieht man per Drag and Drop die Funktion oder eben die Taste "S" auf einen Knopf. Das muss man aber für das Modell, die Baugruppe und die Zeichnung separat machen. Also suche man sich dafür einen Knopf aus, den man sonst nicht braucht.Viel Spaß!------------------Viele GrüßeUwe MahnerSolidWorks Support TechnikerCSWPCSWST
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Wie tolleriert man eine Matritze?
grisu486 am 13.06.2007 um 22:46 Uhr (0)
Nun, es kommt immer darauf an, wie die Schneidplattendurchbrüche gefertigt werden. Normalerweise, also eigentlich immer, werden solche Durchbrüche drahterodiert.Die Erodiermaschinen, bzw. die zugehörigen CAM-Programme brauchen keinerlei Bemaßung, die kommen mit einem DXF etc. bestens zurecht.Wir modellieren immer ohne Schneidluft und ohne Konik, das würde zuviel Zeit kosten. Die Schneidluft und die Konik wird einfach per normalem Text auf die Zeichnung geschrieben, der Drahterodierprogrammierer programmier ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Stückliste in *.SLDASM
grisu486 am 23.12.2009 um 18:39 Uhr (0)
Zitat:Original erstellt von Solid-Man66:ich will in der SLDASM schon meine Teileliste bzw. Stückliste erstellen und in Excel exportieren.Wie mache ich das bei SolidWorks?Einfügen / Tabellen / Stückliste, dann Stücklistenvorlage und weitere Einstellungen wählen. Schon erscheint in der Baugruppe eine Stückliste. Diese kann jetzt wie jede andere Stückliste bearbeitet und verändert werden.Zum Abspeichern diese Stückliste markieren und mit Datei / Speichen unter als *.xls. *.xlsx, *.pdf; *.csv, *.dxf etc. absp ...
|
