SolidWorks : DXF/DWG aus SLD Zeichnung speichern
sling am 03.02.2009 um 18:06 Uhr (0)
Hallo, um eine Draufsicht einer Modellbaugruppe als 2D Daten z.B. in ME10 (2D) zu importieren muss ich ja eine eine DXF oder DWG Datei von meiner SWX Zeichnung ableiten. Gibt es eine Weg, die DXF oder DWG Datei so zu speichern, dass die Teilestruktur erhalten bleibt? Ich möchte also nach dem Import in ME10 die Einzelteile wieder einzeln selektieren können und nicht einen Wahnsinnslinienwust haben, in dem die Teile nur schwer zu separieren sind. Vielen Dank für jeden hlfreichen Tip. MfG Stefan
|
| In das Form SolidWorks wechseln |
|
SolidWorks : DXF/DWG aus SLD Zeichnung speichern
sling am 06.02.2009 um 14:11 Uhr (0)
Vielen Dank allen Antwortern! Heikos Vorschlag konnte ich nachvollziehen, weiß aber noch nicht, wie ich die im DWGEditor dann vorhandene Teilestruktur nach ME10 importieren kann, ohne dass sie verloren geht. In welchem Format speichere ich dazu im Editor und welche Importeinstellungen müssen in ME10 eingestellt werden?GrußStefan
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Einfügen von Zeichnungsblöcken
sling am 14.03.2006 um 17:04 Uhr (0)
Hallo, kann ich in einer Zeichnung auch eine Zeichenansicht einer Komponente darstellen, die am Modell nicht existiert? Es handelt sich um standardisierte Zeichenblöcke/Schnittansichten, die aus einer Bibliothek ladbar sein sollen, unabhängig vom Modell und der übrigen Zeichnung. Gruss Stefan
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Linienarten im Part definieren?
sling am 26.07.2011 um 09:39 Uhr (0)
eine andee Idee hierzu: wenn ich die gewünschten Konturen/Flächen im SWP als Oberflächenfeature (planare Oberfläche) erstelle erscheint diese auf der Zeichnung als Dicke Volllinie. Hier wäre dieselbe Frage, ob es eine Einstellung für Oberflächenfeatures gibt, das diese in der Zeichnung pauschal mit dünnen Strichpunktlinien abgebildet werden können?
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Darstellung Tangentenlinien in Zeichnungen?
sling am 27.10.2004 um 08:44 Uhr (0)
HAllo, ich habe einen Rundrohrverlauf mit Rohrbögen modelliert. Alles zusammen wurde mit einem Feature am Stück erstellt (Aufsatz/Basis austragen) und ist eine Einzelteil. Am Modell sehe ich auch die Linien der tangentialen Übergänge (= Schnittstellen zu den Krümmern). In der Zeichnung jedoch nicht mehr. Was muß ich einstellen, um diese auch in der Zeichnung zu sehen?
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Darstellung von Medienanschlüssen in Anlagenlayouts
sling am 19.04.2021 um 14:07 Uhr (1)
hallo, wir haben bei uns das Problem, dass Servicetechniker und auch Kunden in unseren Aufstellungsplänen oft nicht erkennen können, wo die Medienanschlüsse (Strom, Luft, Gas, Netzwerk usw.) vorhanden sind weil die Symbole an den Modellen in der Zeichnung zu klein erscheinen. Unsere Layouts sind meistens in den Masstäben 1:50, 1:75 oder 1:100. Bisher haben wir die Symbole innerhalb der dazugehörigen Komponenten wie z.B. einem Schaltschrank abgebildet. Wenn wir die Symbole vergrößern würden hätten wir an vi ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : LIniendicke Modell mitgeben
sling am 27.06.2016 um 09:46 Uhr (1)
das ist eigentlich schade. Wir haben bei unseren Anlagenlayouts einige Skizzeninformationen die die Modelle mitbringen, die wir gerade für die Zeichnung benötigen. Für mich unverständlich, dass SWX nicht so intelligent ist und die einem Skizzenelement einmal mitgegebene Information von der SWA in die SWD zu übernehmen.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Einfügen von Zeichnungsblöcken
sling am 15.03.2006 um 07:56 Uhr (0)
Hallo Lutz, kannst Du mir bitte kurz beschreiben, wie ich z.B. eine einzelne Zeichenansicht (modellunabhängig, SWD) in eine Zeichnung einfügen kann? Vielen Dank für Deine Hilfe!Stefan
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Schnittansicht lösen
sling am 11.04.2019 um 17:28 Uhr (1)
Hallo, wie kann ich in der SWD eine Schnittansicht von der Hauptansicht lösen? Also nicht das ich sie in der SWD verschieben kann, sondern dass ich sie z.B. in eine andere Zeichnung kopieren kann. MfG Stefan
|
| In das Form SolidWorks wechseln |
|
SolidWorks : SWD: Kante ausblenden
sling am 26.02.2013 um 17:26 Uhr (0)
hallo, wann und wie kann ich den in einer SWD einzelne Körperkanten ausblenden? Ich benötige dies manchmal, wenn z.B. die Bodenkontur in der Zeichnung nicht benötigt wird. In der Erinnerung habe ich, dass sich der Befehl manchmal im Kontextmenü (RMT) verbirgt - scheinbar aber nicht immer. Die Altenative mit einem Schnitt kenne ich bereits!Gruß Stefan
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Linienarten im Part definieren?
sling am 26.07.2011 um 11:36 Uhr (0)
soweit, sogut mit den Alternativpositionen. Aber warum muss ich diese durch meine komplette Baugruppenstruktur bis oben durchkonfigurieren, um sie dann in der Zeichenansicht sichtbar zu machen? Für den Anwender wesentlich einfacher wäre eine Lösung, bei der ich eine Alternativansicht eines x-beliebigen Teiles/Baugruppe direkt in der Zeichnung aktivieren/steuern kann ohne Umweg über die Topbaugruppe.
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : SWD: Kante ausblenden
sling am 27.02.2013 um 08:07 Uhr (0)

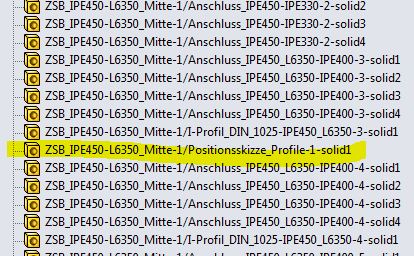

ja genau das habe ich auch schon entdeckt. Leider funktioniert es bei mir nicht. Kann das daran liegen, dass die auszublendende Kante von einem Teil ist, das aus einem Step importiert wurde, dann aus der Baugruppe als Einzelteil zusammengefasst und somit aus leuter Importfeatures besteht, siehe Anhang? Das markierte Feature stellt eine Bodenplatte dar, deren Kanten ich in der Zeichnung ausblenden möchte - geht nicht.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Skizzenlinien in Zeichnungen
sling am 22.04.2005 um 17:01 Uhr (0)
Hallo, ich möchte aus einer BG eine Zeichnung ableiten, in der nur bestimmte Teile der BG dargestellt sind. Also unterdrücke ich alle anderen. Zusätzlich sollen bestimmte Skizzen der dargestellten Teile ebenfalls sichtbar sein, aber alle anderen nicht. Leider unterdrückt SW nicht automatisch auch die Skizzen der unterdrückten Teile. Ich muß also generell Skizzen sichtbar lassen und manuell alle anderen Skizzen ausblenden, was sehr mühsam ist. Gibt es dazu vielleicht einen einfacheren Weg? Gruß Stefan
|
| In das Form SolidWorks wechseln |
