SolidWorks : 2D -Zeichnung - Konstruktionsschnittpunkt
Dukemulle am 18.10.2012 um 07:53 Uhr (0)
Danke... das wars . Vielen Dank (Üs kommen)Zitat:Original erstellt von ad_man:Hallo Dukemulle,erzeuge dir in der Zeichnung einfach einen Schnittpunkt, indem du diebeiden Linien selektierst und dann auf den Button "Punkt" auf dem Reiter "Skizze" klickst. Den Punkt kannst du dann bemaßen.EDIT: Vertippt nochmal ------------------Der schlimmste Fehler in diesem Leben ist, ständig zu befürchten, dass man einen macht.
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Screenshot auf Zeichnung
AndiY am 08.03.2012 um 15:20 Uhr (0)
Hallo zusammen,jetzt ist es an der Zeit, meine erste Frage in diesem Forum zu stellen. Ich habe ein kleines Problem. Ich habe mir neue Zeichnungsvorlagen für alle möglichen Blattformate erstellt und muss nun feststellen, dass ich dabei einen Bock geschossen habe. Wenn ich die Zeichnung ausdrucke oder mir die Seite anzeigen lasse, fügt SW einen verkleinerten Screenshot in die linke obere Ecke der Zeichnung ein. Dummerweise habe ich natürlich jede Vorlage mit diesem blöden Screenshot. Ich würde ihn gerne ent ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Farbe der Linien und Maße in der 2D Zeichnung nicht einheitlich
frangipani82 am 21.02.2013 um 11:26 Uhr (1)
Hallo Zusammen,wie mache ich die Farbe aller Linien und Maße in einer aus 3D erstellten 2D Zeichnung einheitlich??s ist total seltsam,ich habe innerhalb einer Ansicht grau hinterlegte Bemaßungen und schwarze Bemaßungen.Die Skizzen werden sogar alle grau,die die ich aus dem Modell übernommen habe und auch die die ich in der 2D Zeichnung neu mache.Vielen DankGrüßefrangipani82
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Macro: Zeichnung öffnen vom Teil
deckelmaho am 04.08.2021 um 15:37 Uhr (1)
Das Teils aus der Zeichnung zu öffnen ist auf jeden Fall der sinnvollere Weg.Beinhaltet denn eine Zeichnungsdatei bei euch nur ein Teil? Oder soll es immer das Teil des aktuellen Blattes öffnen.Was auch geht ist eine Schleife über eine Stückliste und dann darüber zu öffnen.Für mich wäre wichtig wonach soll entschieden werden welches Teil er aus der Zeichnung nimmt.Gruß Kevin------------------ HOMEPAGE | SWXTools.de - SWXHelper für SOLIDWORKS KONTAKT | support@swxtools.de FACEBOOK | facebook.com/SWXHelper T ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Zeichnung - Ansicht von schrägen Schnitt automatisch drehen
kodiak42 am 18.05.2017 um 08:09 Uhr (1)

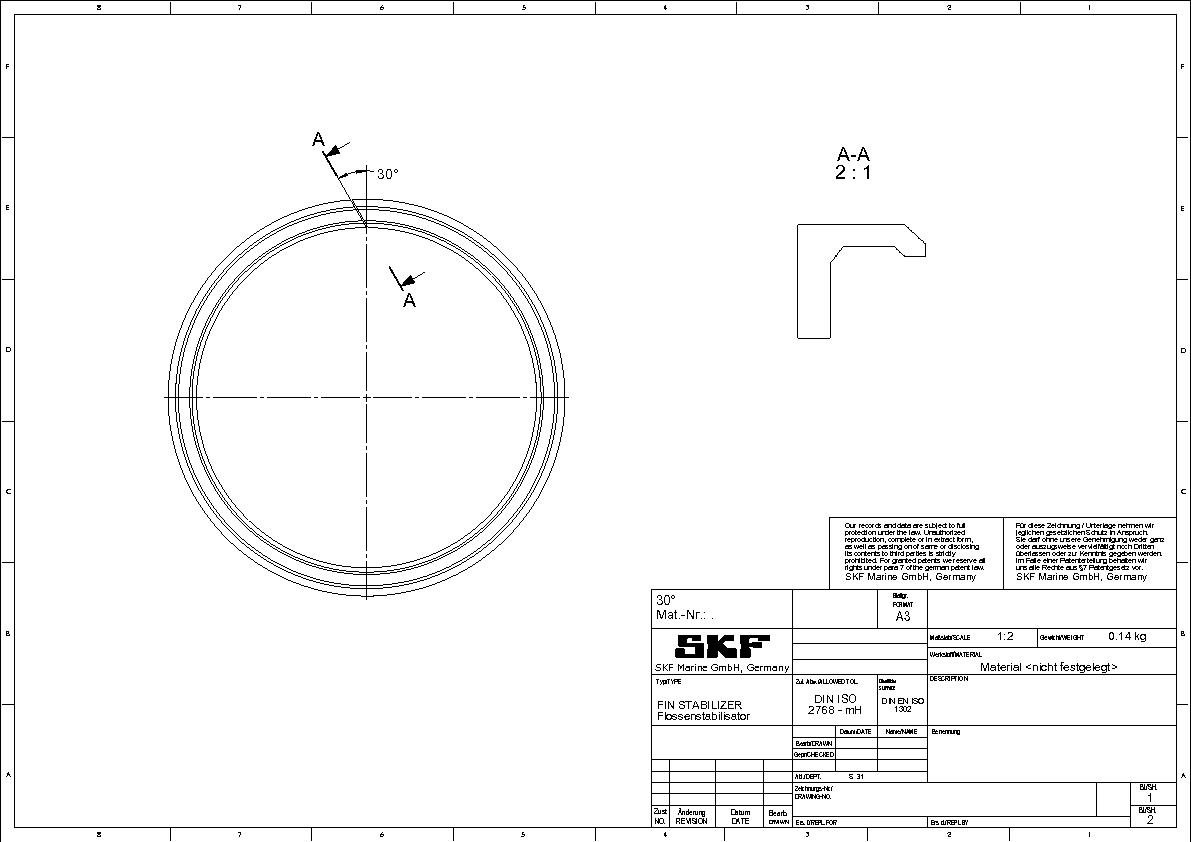

Moin Kollegen,es gibt hier das Problem, dass bei einem Ring ein schräger Schnitt gesetzt wird und die Schnittfläche auf der Zeichnung dargestellt werden soll. Wenn der Schnitt im Teil geändert wird soll die Zeichnung sich automatisch ändern, inkl. Schnitt. Die Schnittdarstellung muss jedoch ausgerichtet bleiben, d.h. sie soll sich nicht mitdrehen.Ich habe ein einfaches Beispiel mal angehängt. Auf Blatt 1 ist wie es sein soll, auf Blatt 2 wie es dann aussieht, leider mit verdrehtem Schnitt.Fällt euch dazu e ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : 3D Bemaßung in 2D-Zeichnung
JensWZL am 15.06.2009 um 10:41 Uhr (0)
Hallo zusammen,die SUFU brachte mir bisher leider nicht die gewünschte Lösung für mein Problem in SW2007 SP3.1:Die Abmessungen der manuell hinzugefügten Bemaßungen werden beim Ändern des 3D-Modells nicht im 2D übernommen. Beispielsweise habe ich einen Würfel mit 100mm Kantenlänge und bemaße diesen manuell in der 2D Zeichnung, der Bemaßungswert wird grau/braun dargestellt. Wenn ich dann im 3D die Kantenlänge auf 102mm umändere (Skizze oder Feature) wird dieser Wert in der Zeichnung nicht übernommen, sondern ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Maße in SolidWorks automatisch NICHT für Zeichnung markiert?
gogoslav am 18.12.2025 um 13:11 Uhr (10)
Hallo Micha,in den Systemoptionen unter Zeichnung kannst Du das dauerhaft einstellen:"Alle Teil-/Baugruppenbemaßung für den Import in Zeichnungen standardmäßig markieren"GrüßeMarco------------------Gib jedem Tag die Chance, der schönste Deines Lebens zu werden.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : unerwartetes Dateiformat Zeichnung defekt
Press play on tape am 18.12.2008 um 13:51 Uhr (0)
Also, da geht nichts mehr, slebst wenn ich alles unterdrücke und selbst wenn ich die Modelreferenz auf ein anderes Model ändere geht gar nix mehr. Da muß ich mich wohl nochmal 2 Tage ransetzen und neu machen, der Support bietet an die Zeichnung an SWX zu senden und da hat man ja auch keine Gewissheit ob es klappt und vor allem wann man die Zeichnung zurückbekommt. Eigentlich wär es gar nicht so schlimm wenn die Datensicherung funktionieren würde wie es eigentlich sein soll, denn dann hätte ich nur 1 Stunde ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Suche Knopf: drehen Maßtext in Zeichnung
PeppyTrain am 16.10.2009 um 18:16 Uhr (0)
.. tatsächlich keine Lösung gefunden ... .. diese Zeichnung sieht aus ... ... gut dass meine Leute Humor und gute Augen haben !Schönes WoE rundrum Andi------------------Alles, was die Sozialisten vom Geld verstehen, ist die Tatsache, daß sie es von anderen haben wollen. (Adenauer)
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zeichnung Schriftfeld ändern
mikesmith13 am 29.01.2018 um 16:30 Uhr (1)
Hallo an alle.Danke das ihr euch so viel Mühe gebt mir zu helfen. Bin ziemlich am Anfang mit SW.Also ich habe es jetzt hin bekommen das wenn ich über die Benutzerdefinierte Dateiinformation zb mein Material hinterlege das es auf der Zeichnung automatisch angezeigt wird. Hier zu gleich noch eine Frage: Ich hab das dann abgespeichert. Jetzt mache ich ein älters Teil auf mit der selben Vorlage. Da muss ich diese Informationen noch mal neu anlegen. Gibt es eine Möglichkeit die erstellten Informationen auf Teil ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Positionsnummer in Zeichnung
d_b am 05.11.2002 um 15:00 Uhr (0)
Hallo zusammen, das mit den Stücklistensymbolen kann man wahrscheinlich mit Bordmitteln lösen. Wenn in den Einzelteilen eine Dateieigenschaft "PosNummer" vorhanden ist: 1. Excelvorlage mit zusätzlicher Spalte "PosNummer" definieren. In der Excelvorlage wird die Spalte 1 mit der neuen Spalte verknüpft A1=D1 usw. 2. In den Eigenschaften der Stückliste in SW unter Steuerung- Zeilennummern die Option "Zeilennummern folgen Baugruppenanordnung" deaktivieren. Anschließend die Stücklistensymbole in die BG Zeichn ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zeichnung Ansicht als Vorlage
CADMike am 30.04.2015 um 15:36 Uhr (1)
Vorschlag 2:- Zeichnungsvorlage laden- In den Modus "Blatt bearbeiten wechseln" (RMT)- Bilder einfügen, gegebenenfalls Größe skalieren- Skizzenpunkte auf dein Lochsystem legen- Modus "Blatt bearbeiten" aufheben (RMT)- Zeichnung als Vorlage abspeichern.Nun kannst Du Deine Blöcke mit den Skizzenpunkten in den Grafiken verknüpfen.VGCADMike------------------http://www.load3d.dehttp://www.protedac.de
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Wie angrenzende Teile in Zeichnung darstellen?
Robert Hess am 24.04.2009 um 15:58 Uhr (0)
Hallo Timo,mache eine Konfig der Konstruktion mit Werkstück. In der Zeichnung kannst Du dann die Funktion "Alternativposition" dafür missbrauchen, diese Konfig als Alternative einzublenden. Du könntest sogar die Alternativansicht komplett auf einen Layer legen und damit dies nach Wunsch in der Zeichnung ein und ausschalten. Beim nächsten Mal, aber bitte mal vorher suchen, weil dies nicht nur einmal gefragt und beantwortet worden ist. Nix für ungut.MFG Robert Hess.Immer diese Rechtsschreibfehler oder war es ...
|
| In das Form SolidWorks wechseln |
