SolidWorks : Werkzeug: Stanzen & Biegen
G. Dawg am 13.06.2007 um 07:18 Uhr (0)
1. Ou, nochwas: Umgelenkter Schnitt! Vergiss das Ding gleich wieder!!!Ich hatte da was verwechselt! Nimm die normale Schnittansicht, lege diese irgenwo quer durch das Werkzeug und dann editierst Du die Skizze des Schnittverlaufes! So muss es gemacht werden! Da kannst Du wie von Hand den Schnittverlauf bestimmen.2. Madenschraube (Gewindestift! Sorry!): Zuerst Bohrung für Feder bohren, dann von Hinten (Oben) ein grösseres Gewinde schneiden und eine Gewindestift einschrauben. - ø10mm Feder, ø10mm bohren, M12 ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Auslauf Gewinde soll Breiter werden
Heiko Soehnholz am 07.04.2021 um 13:09 Uhr (1)
Also für mich sieht das so aus, als hättest du die Spirale wieder als Leitkurve verwendet - oder täusche ich mich da?Wenn du eine Skizze öffnest, dann kannst du, nachdem du eine Ebene und eine Fläche die sich schneiden, anwählen und dann mit "Extras / Skizzieren / Schnittkurve" diese Kurve generieren.- Gehe also mit dem Einfügemodus direkt hinter "Ebene14".- Erstelle auf dieser eine neue Skizze- Wähle die Zylinderfläche und mit Strg die Ebene14- Extras / Skizzieren / Schnittkurve- du erhältst nun die Kante ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Wir wollen ganz auf Zeichnungen in der Werkstatt verzichten.
Clinton am 03.10.2011 um 10:05 Uhr (0)
Zitat:Original erstellt von ROLF 2:Hallo SWX-Fans,wir wollen in der Fertigung und der Montage ganzauf Zeichnungen verzichten.Der Dreher oder Fräßer bekommt über den Bildschm undeinen Viewer,an die Modelle und erkann sich seine Maße selbst messen.Das erspart in der Konstruktion,das aufwendige detailieren.Wechen Viewer gibt es in dem der Feature-Baum von SWX mit abgebildet wird.Im Feature-Baum sind nähmlich Gewinde ,Passungen und vieles mehr zu erkennen.Welch Erfahrungen habt ihr damit gemacht.GrußRolf Fran ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewinde Verknüpfung
dopplerm am 06.01.2023 um 10:59 Uhr (1)
Hallo HesselABG,willkommen im Forum!wie ich sehe, bist du eh hart im nehmen oder kommen vielleicht nur mir die Antworten etwas ruppig vor....Verknüpfungen über Helix Flächen sind glaube ich in Solidworks nicht vorgesehen, eventuell kann man mit einem Skizzenpunkt auf einer Helix-Kante ein verknüpfung herstellen, habe ich aber noch nicht probiert.Gewindemodellation wird eigentlich nur für zwei Dinge verwendet:3D Druck (da muss man dann natürlich an den Drucker anpassen, sonst passen die Teile nicht ineinan ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : tangentiale Kanten in Seitenansicht
rawo am 18.11.2019 um 08:18 Uhr (5)

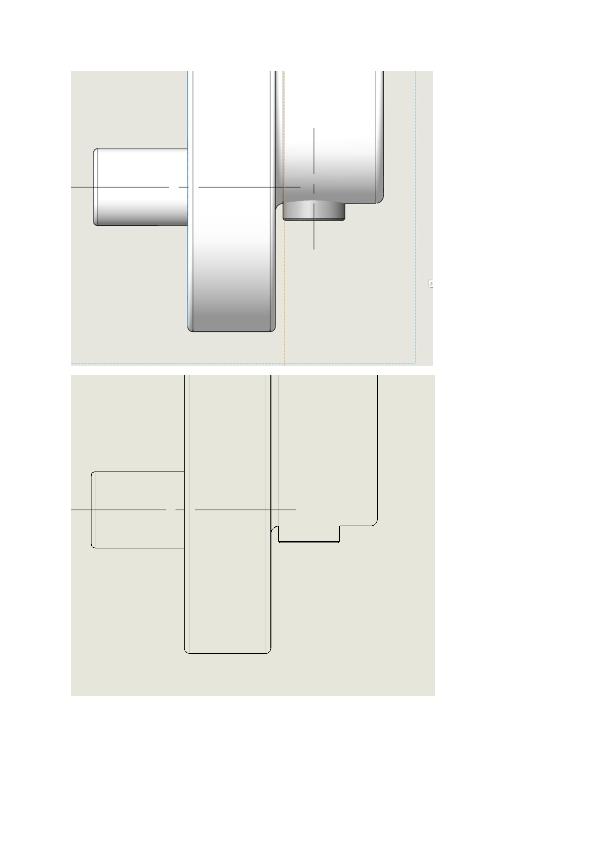

Guten Morgen, Gemeinde,ich habe ein eher optisches Problem bei einer Zeichnung. Es geht um eine Nabe, in der eine Madenschraube "steckt".Gewinde in der Nabe ist das gleiche wie die Madenschraube.. allerdings sieht es in der Seitenansicht echt bescheiden aus. Da hat die Nabe unten einen "Pickel", man erkennt die Schraube nicht.... Wieso wird mir hier keine tangentiale Kante angezeigt?Habe die Zeichnung jetzt schon 2x aus der Montage zurück bekommen, ich möge doch da mal was machen, es verwirrt... hmm...mir ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Fehlerhafte Gewindedarstellung
JungMod am 25.02.2011 um 11:35 Uhr (0)
Hallo,ich habe schon versucht hier im Forum Antworten zu finden aber ohne Erfolg. Ich würde mich freuen wenn mir jemand bei meinem Problem helfen kann.Seit einiger Zeit habe ich ein Problem mit der Gewindedarstellung in Teilen sowie in Zeichnungen. Leider weiß ich nicht mehr wann und wie es mit dem Fehler anfing. Im aktuellen Fall habe ich ein Teil konstruiert das aus mehreren Volumenkörpern beseht. Aus diesem Teil habe ich jetzt im Featurebaum mit Rechtsklick auf einen Volumenkörper mit "In neues Teil eif ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewindeerstellung in SW sehr schwach
Engl am 02.08.2005 um 09:52 Uhr (0)
Hallo Stefan, ich bin zwar kein zertifizierter Inventor-User, hab mich aber in der Auswahlphase für unser neues CAD-System sehr intensiv mit Inventor beschäftigt. Dabei habe ich sicher nicht alle Vorteile und Nachteile erkennen können. Doch die Erstellung von Gewinden ist im Inventor um einiges Benutzerfreundlicher gelöst. Dabei geht es nicht um die Modellierung des Gewindes im 3D. In der Darstellung der Gewinde unterscheiden sich die Systeme nicht, beide verwenden nur Texturen und das stört mich auch gar ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Speicherprobleme mit Helix-Austragung (Schraubenfeder)
Siggi-K am 26.05.2004 um 09:06 Uhr (0)
Hallo! Ich habe folgendes Problem, vielleicht kann mir jemand eine Abhilfe empfehlen: Ich möchte eine Art Schraubenfeder oder Gewinde erstellen. Das habe ich versucht, indem ich zuerst eine Helix, Durchmesser 200mm, Steigung 2000mm, Länge 6000mm erzeugt habe. An das eine Ende eine Referenzebene orthogonal angesteckt, darauf ein Rechteck 3x4mm skizziert und das an der Helix ausgetragen. Hier rechnet sich mein Rechner schon tot, trotz 2,4Ghz und 1GB RAM. Wenn ich die Helix nun verküze auf 300mm, dann geht e ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Intelligente Komponente richtig einsetzen
Rubino am 08.02.2012 um 21:13 Uhr (0)
Hallo, ich habe etwas, das ich bei Intelligenten Komponenten nicht ganz verstehe.Ich verstehe alles, nur finde ich keine Möglichkeit die Intelligente Komponente beim verbauen auf MEHRERE Bauteile anzuwenden.Wenn ich z.B. eine Passfeder inkl. Umgebung erstelle, kann ich die Umgebung nur von der Welle ODER vom Zahnrad abziehen!?Mache ich etwas falsch oder ist der Befehl wirklich nur mit EINEM Link auf ein anderes Bauteil!?Wenn ich dann eine Schraube hätte kann ich ja dann auch nur den Kopf oder das Gewinde s ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewindekonstuktion
Oberli Mike am 28.02.2006 um 08:33 Uhr (0)
Zitat:Original erstellt von Ahmet Narin:Im Anhang ein Beispiel wie man es auch machen könnte.Der einzige Nachteil dabei wäre, daß die Datei entsprechend größer wird, sieht aber natürlich schöner aus. Man muß eben nur entscheiden ob es sinnvoll ist sich die Arbeit zu machen und ob es unbedingt so gebraucht wird.AhmetDa gibt es noch einiges mehr zu betrachten. Wenn man schon so "schöne" Modelle erzeugt, will man die sicher auch in der Baugruppe einbauen. Und nicht nur in den kleinen, sondern auch in den Gro ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Linien werden auf der Zeichnung nicht angezeigt
JosefOpitz am 11.04.2000 um 09:00 Uhr (0)
Wir kennen das Linienproblem von Baugruppenzeichnungen in anderer Weise: Linien von Kanten die eigentlich verdeckt werden sollten sind dargestellt. Kein Problem sollte man meinen, aber gerade diese Linien lassen sich nicht Identifizieren so daß man sie ausblenden könnte. In der Tat tritt dieses Problem nur bei Baugruppen mit Interferenzen auf! Nach meiner Kenntnis liegt dieses Problem ( nach Auskunft von SolidWorks) am Parasolid Kernel. Ein Problem das mit ganz besonderem Nachdruck beseitigt werden sollte ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewindedarstellung im Schnitt
Robert Hess am 25.01.2011 um 11:59 Uhr (0)
Hallo Duckbone,ist mir klar und hatte ich schon verstanden .Dein Antwort hatte ich so interpretiert, daß Du die "Hohe Qualität" für Gewinde nicht kanntest. Daher mein Bild dazu.MFG Robert Hess.P.S: Ich empfehle Dir ganz klar diese Einstellung immer auf "Hohe Quali" zu haben.Randbedingung: Beim letzten Finish an der Zeichnung arbeite ich immer mit voständig geladenen Modellen in der Zeichnung.Damit auch "What you see is what you get" gilt. Alleine das "Durchscheinen" der Gewindelinien in Zeichnungsansichte ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewinde Konfigurieren
Olaf Wolfram am 13.12.2012 um 16:54 Uhr (0)
Hallo Thilo,Recht hast du, keine Frage.Was ich und Heiko aber ausdrücken wollten ist der Umstand, dass man sich erst mal grundsätzlich mit den Konfigurationen beschäftigen sollte.Dann kann man auch den Konfigurationspublisher einsetzen und genau der macht das eben besser als dein von dir beschriebene Workflow.Erst laufen lernen, bevor man rennen will Mit dem Ding hast du eben den Vorteil, dass du nur Rahmen festlegst, indenen sich bestimmte Parameter verändern dürfen.Es wird eine Tabelle erzeugt, du kanns ...
|
| In das Form SolidWorks wechseln |
