SolidWorks : Welches CAD ?
dopplerm am 20.06.2014 um 08:47 Uhr (1)
1. wenn du von deinem in ein anderes Programm Daten überspielst, fängt der Empfänger nicht wirklich viel damit an, er erhält in der Regel ein dummes Teil, das Teil keine Gewinde, kann nicht einfach verändert werden, Zeichnungsableitung davon ist nicht Zielführendum es kurz auszudrücken: nur im erstellerprogramm, lässt sich mit den Dateien normal arbeiten, auf einem Fremsprogramm, hats so gut wie keinen Sinn.ich habe mit Solidworks solid Edge und Inventor bisher gearbeitetvon diesen Dreien würde ich dir Inv ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Zeichnung als DXF / Maßstab 1:1
Mutz08 am 18.04.2011 um 20:51 Uhr (0)

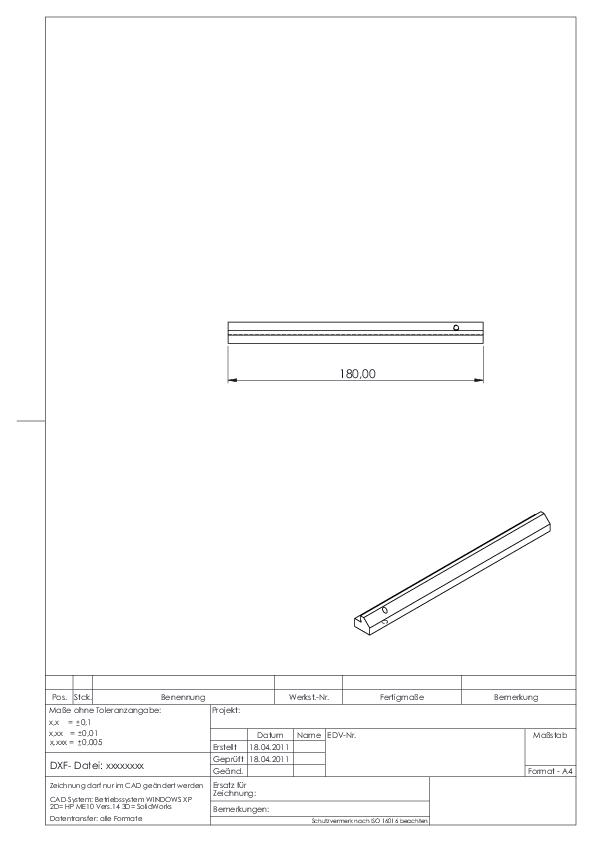

Hallo Zusammen,ich habe ein kleines Problem und hoffe Ihr könnt mir behilflich sein.Ich beschäftige mich im privaten Bereich etwas mit SolidWorks, da wir es an der Arbeit auch benutzen.Bin also eher Neuling diesbezüglich.Daher bitte ich schon vorab um Entschuldigung, falls ich irgend etas nicht ganz richtig erkläre und gleich nachvollziehenkann.Ich habe ein Teil und dazu eine Zeichnung erstellt.Das Teil ist 180mm lang und hat ein Gewinde.Wollte, da es für ein A3 Blatt eigentlich zu klein ist auf A4 bringen ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Performance in Parts und BGs
Sarah777 am 30.05.2011 um 12:41 Uhr (0)
Erst mal ein Bild von den Zusatzanwendungen.Das ist nicht aktiv. -----also regel nummer eins, für assemblys immer die bohrungen von filtern oder sieben, immer unterdrücken in einer eigenen konfiguration und erst diese verbauenWir arbeiten mit zwei Konfigurationen - einer in der alles angezeigt wird und eine in der Bohrungen, Fasen, Radien unterdrückt werden. Wir bauen aber immer die ein, die alles anzeigt. Bei Sachen wie Lochblechen aber die andere.habt ihr spiralen in euren teilen (vielleicht zum heizen o ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Fehler beim Darstellen von Gewinde in BG Zeichnungen
Rüben-Rudi am 31.12.2008 um 12:30 Uhr (0)
SW verbindet nicht immer die Ansicht mit der Schnittlinie .... wenn du jetzt die Ansicht anklickst und etwas verschiebt gibts seltsame ErgebnisseDas gleiche passiert wenn du die Schnittlinie einfach so gelegt hast, ohne auf das Teil zu referenzieren. Bei einer Verschiebung des Teils kann es passieren, das die 2D Ansicht die Schnittlinie nicht mitnimmt. Im Gegensatz zu anderen Programmen zeigt SW im 2D Bereich nicht an, ob Linien "Stabil" positioniert sind.Wenn du z. B. Schrauben automatisch positionieren l ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewinde schneiden
Robert Hess am 29.03.2009 um 21:08 Uhr (1)
Hallo Ralf,wie schon gesagt worden ist: Beides hat Vor- und Nachteile. (Scheibentechnik zu Rotation) Darum ist es bei uns auch aufgabenspezfisch freigestellt. Das mit der Achse im Langloch ist ja toll. Müssen wir dann nicht mehr die Achse manuell reinmachen. Ab Mai gehts dann los mit 2009.Ja Andi. Pasungen und Toleranzen im Modell. Da haben wir schon vom Gleichen gesprochen. Die Problematik mit der Textur für die Gewindedarstellung ist schon etwas länger nicht so richtig stabil. Es gab schon Zeiten, ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : O-Ring gequetscht darstellen
ThoMay am 24.10.2009 um 19:43 Uhr (0)
Hallo Sascha.Auch wenn sich alles geklärt hat, will ich versuchen hier noch ein paar Tipps zu geben.Also bezüglich der Gewinde:Einfügen= Modellelemente=Gewindedarstellung anklicken.Bezüglich deiner Darstellung des O-Ringes besser Rundschnurdichtung:Du kannst als Skizzenelement eine Elipse wählen. Diese Elipse ist in einem Viereck aus Mittellinien. Verbinde die Quadrantenpunkte mit den Seiten des Viereckes.Du kannst anschließend, je nach dem wie du den Dichtring einsetzt(radial oder axial verformt) mit den ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Ein besonderes Geschenk
Schwimmtier am 16.11.2013 um 15:44 Uhr (1)
Hallo miteinander,es ist schon lange her, dass ich mit SolidWorks gearbeitet habe und entsprechend schwer tue ich mir gerade auch.Ich versuche gerade ein Tee-Ei (http://upload.wikimedia.org/wikipedia/commons/thumb/c/cb/Tee_ei_offen.jpg/1280px-Tee_ei_offen.jpg) der besonderen in Solid Works zu konstruieren.Die Grundkonsturktion soll eine Kugel sein (d-innen=25 mm, 3 mm Wandstärke).Kugel, Perforationen und alles andere bekomme ich hin, aber was mir fehlt ist der Verschluss. Ideal fände ich ein Drehverschluss ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Inventor Viewer
Press play on tape am 06.09.2011 um 13:37 Uhr (0)
Zitat:Original erstellt von DA VOLLI:Danke!*hoffnungsmodus ganz abschalt*da VolliSo da Leo ja da ist können wir hier doch mal einen Knopf dranmachen. Ich habe im IV Forum schonmal bei einem Thread mitgemischt und dort laut Bildern (keine Daten gehabt) eindeutig im Featurebaum erkannt daß SWX Features aus IV erkennt und in SWX übersetzt. Eindeutig besser als eine Feature-Erkennung, die soweit mir bekannt alles runde rotiert und alles eckige austrägt.Zum Viewer selbst noch, denke daß der 2012er sicher auch ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : DIN Datenbank in Bohrungsassistent
Lidi am 07.03.2003 um 14:48 Uhr (0)
Hallo zusammen, Seit SW2000 haben wir eine "frisierte" DIN Datenbank im Einsatz. Wir haben die Gewindetabelle um einige Feingewinde und um die G-Gewinde (für Pneumatikanschlüsse) erweitert. Bei jeder neuen Version von SW haben wir einfach die Datenbank DIN.mdb ausgetauscht. Hat bis jetzt auch immer funktioniert. Seit der Version SW2003 haben wir jedoch das Phänomen, daß auf einigen Rechnern die Datenbank funktioniert, auf den anderen aber nicht. (Siehe auch Bild) Bei einigen Installationen steht die DIN Da ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Helix Profil
goofy_ac am 24.04.2009 um 18:37 Uhr (0)
Hi Bokiich hab mal Deine Konstruktion nachgebaut:Wenn Du die Steigung der Helix dermassen an das auszutragendes Profil anpasst, dass die Austragung in der nächsten Runde nahtlos an die vorhergehende anschliesst, tritt eine Fehlermeldung auf. Erhöhst Du die Steigung ein kleines bisschen, so dass an der Aussenflanke eine minimale Fläche stehenbleibt, wird das "Gewinde" richtig dargestellt. Aufbauzeit bei meinem System waren ein paar Sekunden - aber auch NUR, wenn ich von der Volumenkörperaustragung weg zur P ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Bohrungsassistent
Hermann75 am 07.09.2018 um 15:40 Uhr (11)
Hallo zusammenWir arbeiten im Bohrungsassistenten fast ausschliesslich mit Favoriten. Diese decken fast alle Anwendungsfälle ab. Nun gibt es in diesen noch ein paar kleine Fehlerchen, die Heute gerne bereinigen wollte.Bei der Bohrung -- DIN -- Stiftloch war im Feld "Wellenpassung" der Eintrag "0." drin und diesen habe ich gelöscht. Danach habe ich den Favorit "Stiftloch-ø3" wieder unter de gleichen Namen abgespeichert. So wie ich das sehe ist der Speicherort die Datenbank HoleWizardFavorites.sldedb, welche ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Konstruktionsentwurf Hilfe benötigt (Hochschule)
Christoph Weise am 10.01.2016 um 18:59 Uhr (1)
Guten Abend Hilde,Erstmal Willkommen im Bord Als nächstes wäre es schön wenn du die Systeminfo ausfüllen könntest.So jetzt zur Aufgabe:zur Arbeitsspindel: Da Spanzangen darauf montiert werden und mit denen gespannt wird, wird es eine Gewindespindel sein. Allerdings muss hier noch der Durchmesser (je nach Drehmoment),die Steigung(abhängig vom Durchmesser) und die Gewindeart (wahrscheinlich Trapzgewinde) und die Gangart ( einfaches oder Mehrgängiges Gewinde) ausgesucht werden.zum Getriebe: Übersetzung 1:3,5 ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Bohrungsassistenten
altenhoffd am 05.03.2005 um 09:41 Uhr (0)
Hallo Leute, wo ist der unterschied zwischen Gewindekernloch und Gewindekernloch ( Grundlochüberhang kurz). Wie seht Ihr den Bohrungsassistenten. - In meinen Augen kann es doch nicht sein, das Regelgewinde und Feingewinde in einer Tabelle stehen. Dies sind DIN Gewinde und müssen deshalb auch getrennt aufgelistet werden, oder aber nur bei Feingewinden dürfte eine Steigung angegeben sein. - Wie kommt man an die Gewindeinformationen in der Zeichnungsableitung, bei Regelgewinden interessiert keine Steigung be ...
|
| In das Form SolidWorks wechseln |
