SolidWorks : Sind Zeichnungen noch nötig für die Fertigung?
ublum am 06.09.2016 um 15:21 Uhr (1)
Hallo Ramona,ich denke das ist ganz unterschiedlich... im Stahlbau/Behälterbau etc. wird es für die Fertiger recht schwierig sein ohne Zeichnung zu arbeiten. MBD ist, da bin ich mir mit anderen sicher auch einig, noch lange nicht soweit. Einfache Geometrien lassen sich so bereits bemaßen, aber versuch mal ein Gewinde und schon ist das Ende erreicht. Diverse CadCam Anwendungen laufen richtig gut... ganz ohne Papier und beim Assemblieren ist es häufig einfacher dem Werkern ein Video auf einem Bildschirm zu p ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Geometrie übernehmen
Xantes am 23.05.2004 um 19:22 Uhr (0)
Hallo Fischkopp, natürlich nicht, alle Fertigungsteile haben korrektes Gewinde, nur die Normteile, also die Schrauben oder ähnliches habe ich selber erstellt, so das es keine Interferenz gibt, also M6-Schraube nicht mit Außendurchmesser 6mm sondern mit Kerndurchmesser 5mm. Dadurch kommt es zu keiner Interferenz. D.h., die Fertigungszeichnungen sind Normgerecht, der Zusammenbau ist in dem Detail Normteil nicht Normgerecht. Das also die billigen Normteile nicht korrekt dargestellt sind, kann ich verschme ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Wendelnut auf gekrümter Oberfläche
grisu486 am 06.12.2009 um 15:19 Uhr (0)
Zitat:Original erstellt von Dalek:Die Lösung ist sehr schön und gut nachzuvollziehen. Dafür bekommst du auch Punkte ABER: Diese rechteckige Nut habe ich nur der Erklärung wegen so stark vereinfacht. Eigentlich soll da ein Gewinde drauf. Und da kann ich nicht einfach was auf dicken.Danke! Trotzdem. Man kann dem Abzugskörper die Gewindekontur anmodellieren, mit Fasen, Radien etc. Siehe Screenshot und Modell. Zitat:Original erstellt von Andi Beck:Hallo Herr Mahner,soso, ich dachte wir haben so wenig Zeit für ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Unterschied Bolzen / Stift
Sierra am 22.11.2007 um 13:38 Uhr (0)
Hier mal meine bescheidene (und wie ich denke richtige) Ansicht sofern ich mich da richtig an meine Studienzeit erinnere, mit kleiner Begründung warum die Einteilung so ist:Ein Bolzen ist vom Design her dafür gedacht ausschließlich Querkräfte zu übertragen. Das heißt er besitzt eine genaue Passung, damit Scherkräfte ganzflächig übertragen werden können ohne den Bolzen abzuscheren. Er besitzt üblicherweise eine einseitige oder beidseitige Presspassung (niemals Spielpassung) oder kann mit einem zusätzlichen ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Gewinde schneiden
Robert Hess am 29.03.2009 um 15:00 Uhr (1)

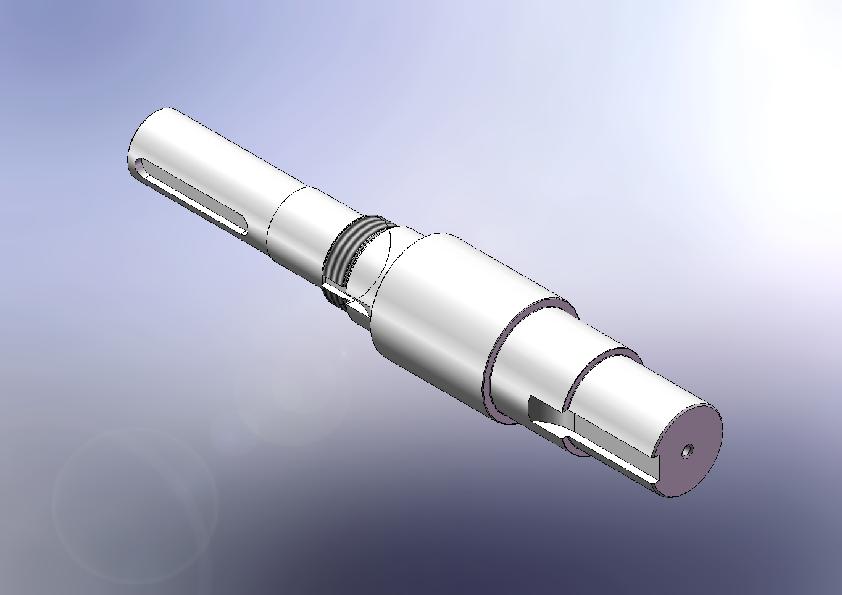

Hallo Andi,wir haben scheinbar die fast identische Philosophie (Passungen, Toleranzen, etc. fehlen noch im Modell). Als Ergänzung:Die Ebene für die Passfeder würde ich nicht mit Maß machen sondern immer deckungsgleich auf den Durchmesser. Wandert bei Änderung dann automatisch immer mit als mit Abstand. Alle Radien und Fasen befinden sich am Ende des Featurebaums. Des weiteren gibt es eine Konfig "vereinfacht", die man benutzt/benutzen kann für die Baugruppe.Die Welle muß bei uns nicht rotiert sein, sondern ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Referenzflusskontrolle?
Ahleggs am 26.09.2006 um 20:58 Uhr (0)
HalloVielen Dank fuer die Infos erst mal. Werd morgen gleich mal gucken was da alles dabei ist. FeatureManager klingt mal nicht schlecht. Ist das das Icon mit der Brille? SolidWorks Explorer werd ich auch testen.:top: Hoffe ich finde den Mit dem Global reference viewer in ProE bekommt man aufgelistet welches Feature in welche(s) Teil(e) kopiert bzw. verwendet wird.zB. Wenn ich im Referenzpart einen Punkt erzeugt habe und ich diesen Punkt mit Copy Geometry in ein anderes Bauteil oder in mehrere andere Baute ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : SW2010 bughäufung / doch umsteigenswert?
Press play on tape am 10.03.2010 um 16:23 Uhr (0)
Hallo,meine 32bit läuft auch ganz gut , habe den Eindruck daß es stabiler läuft(kann hier nicht wirklich ein Beispiel geben ist ein Gefühl aber immerhin mit ein paar Jahren Erfahrung). Allerdings habe ich ebenfalls einen neuen Rechner und zusätzlich noch eine andere IT Struktur(andere Firma) zur letzten Version 2009(nur 2 Monate, also wär mein Vergleich eher die 2007).Was ein Problem werden kann sind die externen Blöcke(wenn ihr nur ein Handvoll habt ists nicht schlimm), die muß man neu abspeichern, da be ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewinde Darstellung und...
Marschall am 27.02.2003 um 08:58 Uhr (0)
Hallo Stefan Danke für deine schnelle Antwort.Ich finde deine Seite übrigens sehr gut! Ich arbeite eigentlich schon gerne mit Solid, allerdings bin ich wie schon geschrieben sehr unzufrieden mit den Gewindedarstellungen in den Zeichnugen. Meiner Meinung nach etwas recht einfaches, das dieses Programm nicht kann. Das mit dem Freischneiden habe ich nicht so ganz kapiert, könntest du da etwas genauer werden? Gruß Andreas Zitat: Original erstellt von StefanBerlitz: Hallo Marschall, Gruß an alle die mit ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewinde in SolidWorks 2005
thor-konstrukce am 23.11.2004 um 07:50 Uhr (0)
-----Original Message----- From: Support@SolidWorks.com [mailto:Support@SolidWorks.com] Sent: Wednesday, November 10, 2004 12:30 PM To: thrubec@lanete.cz Subject: SR #1-101737521 | Current Limitation. Dear Tomas, Thank you for sending the detail mail and attaching the neccesory files. Please note that, it is a current limitation and is reported to our Development team. The reference number for the issue is SPR 236003. This has been targetted for a fix in SolidWorks 2005 sp2. Best regards. Umesh Karvekar ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Empfehlung/Erfahrung für mobile Workstation
Powermichi am 18.12.2012 um 19:06 Uhr (0)
HAllo, ich kann mir ein Notebook zusammenstellen und bin bei meiner Suche bei einem Lenovo W530 und Dell M4700 hängen geblieben.Kennt ihr noch andere die ich mir zusammenstellen kann? Bei HP habe ich nur welche gefunden die ich vorgefertigt nehmen muss... Reicht eine 128GB SSD aus, die Datenmenge die auch auf dem Notebook habe sind so ca. 50GB + Betriebssystem mehr nicht.Anforderungen:Ich möchte ihn verwenden wenn ich auf dem Weg zur Arbeit und auf dem Weg nach Hause sowie im Home Office verwenden also mög ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Solid Works 2005 / 2006
brainseks am 22.11.2005 um 10:52 Uhr (0)
Hallo Teddiwie bei Euch auch, wird bei uns normalerweise bis SP3 gewartet, seit dem fatalen Umstieg bei uns auf 2004, bei dem bei uns mehrere Tage aller Konstrukteure alle Tätigkeiten für die Katz war, da fataler Fehler ab 2004 bei Dateien mit Basisteilen, längenabhängig bearbeitet, dh. zb. Aluminiumprofile als Rohmaterial (eingefügt als Basisteil) und dann bearbeitet (Bohrungen, Gewinde, Ausfräsungen etc.). Musste eine Bandsicherung zurückgespielt werden, nicht nur bei Daten auf dem Netzlaufwerk, sondern ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Bohrung oder Auschnitt ?
cad manu am 05.06.2007 um 17:56 Uhr (0)
Moin moin Rolf, der Bohrungsassi hat so manche Vorteile gegenüber der anderen Methode.Zum einen kannst Du natürlich recht einfach die vorhandene Bohrung in eine mit z.B. Senkung ändern, genauso einfach auch in ein Gewinde oder anderen Durchmesser oder andere Gewindegröße oder "british" oder was auch immer der Bohrungsassi gerade hergibt.Desweiteren gestaltet sich der feature manager dadurch transparenter;es erscheint dort die Größe, welche Du benutzt hast.Bedeutet haste viele verschiedene, weißt Du immer ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Schraubentool von SolidLine noch erhältlich?
Udo Kunkel am 22.02.2001 um 12:52 Uhr (0)
Hallo Norbert, es geht auch so: Zum Produkt nur folgendes: ·3D-Normteile im SolidWorks Datenformat ·Volle Integration in SolidWorks ·Assoziative Einträge in der SolidWorks Stückliste ·Materialiendefinition ·Server- / Client-Unterstützung ·Intuitive Benutzeroberfläche Kurzfassung PowerWorks Norm ist die erste speziell für SolidWorks entwickelte Normteilebibliothek! PowerWorks Norm ergänzt SolidWorks um die in der Zusammenbaukonstruktion wichtigen Normteile, wie beispielsweise Schrauben, Muttern und Stifte. ...
|
| In das Form SolidWorks wechseln |
