SolidWorks : Schraffur live aktualisieren
rawo am 31.08.2017 um 13:15 Uhr (1)
Nach dem Ändern eines Parameters in der Schraffur (die Weite von 1 in 0,7 oder so) klick einmal in einen anderen Parameter... auf den Winkel z.B., dann wird die Schraffur aktualisiert.Nichts ändern, nur in das Feld klicken..jedenfalls bei uns geht es so.------------------Kein Mensch ist so beschäftigt, dass er nicht die Zeit hätte, jedem zu erzählen, wie beschäftig er ist.SWX 2017 SP4 / DBWorks R16 SP 1.9Office 2017Windows 10 Pro 64 bitDell Precision T3600Intel Xeon E516 Gb RAMNVIDIA Quadro M2000Space Pilo ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : geignete Software
divad am 09.09.2007 um 14:40 Uhr (0)
Hallo,ich suche ein geeignetes Programm um Gusstücke zu konstruieren. Nach langem hin und her muss ich mich jetzt zwischen Catia V5 und Solid Works entscheiden. Hat einer von euch Erfahrung mit den beiden Programmen, beim Konstruieren von den Gussstücken? Welches von diesen Programmen ist für die Konstruktion von Gussstücken am Sinnvollsten? Worauf muss ich achten beim Kauf so einer Software?Für jeden Tipp bin ich euch DankbarGruß divad
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Verknüpfung Zapfen entlang Langloch
brainseks am 26.04.2007 um 17:20 Uhr (0)
Symetrisch Verknüpfung um den Stift seitlich im Langloch zu positionieren. Dazu die beiden Seitenflächen und die Mantelfläch des Stiftes wählen, Symetrieebene die Mittelebene des Stiftes nehmen. Das mit der Limit Verknüpfung um den Verfahrweg einzuschränken wär ne super Sache, aber die Funktion ist total buggy, da sich die Ausgangposition bzw. der Wert den man als Ausgangsposition definiert aktualisiert sich wenn man den Stift bewegt. Workaround Parameter der Limit Verknüpfung über Tabelle machen und Tabel ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Oberfläche über 3D-Netz
Lenzcad am 24.06.2019 um 08:43 Uhr (1)

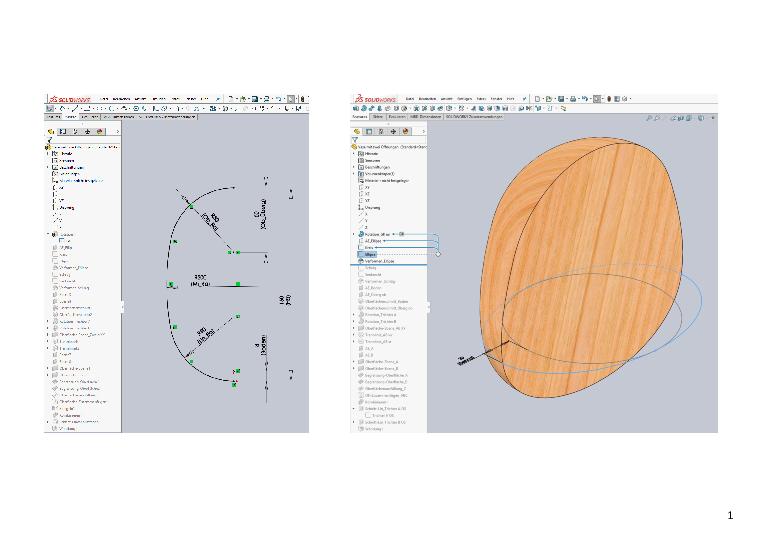

Hallo Anton,das ist ja eine sehr schöne Vase.Ich habe das Teil mal etwas anders aufgebaut. Zuerst einen Rotationskörper. Diesen habe ich dann mit Verformen gedehnt und geschrägt. Dann die zwei trichterförmigen Öffnungen platziert. Den Grundkörper mit diesen Trichtern verbunden. Dann eine Wandung erzeugt und das Ganze gespiegelt. Die Parameter habe ich in eine Tabelle übernommen und eine zweite Konfiguration ausprobiert. Soweit hat das gut funktioniert. Anbei eine kleine Übersicht.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Wendelnut auf gekrümter Oberfläche
grisu486 am 06.12.2009 um 23:42 Uhr (0)
Zitat:Original erstellt von Dalek:Das Ganze soll so in etwa aussehen. Ich habe hier mal ein Trapezgewinde angedeutet.Die STEP-Datei wurde mit einem anderen CAD-Programm erstellt. Das wird doch mit SWX auch irgendwie gehn Ich glaube weiterhin, das die Lösung über "Flächen" führt.Ich habe mal weitergebastelt und die "Catia-Schnecke" zum Vergleich (in rot) als Teil eingefügt. Wenn ich die exakten Daten der Helix hätte, dann sähe es noch besser aus.Schnecke_V3Gute Nacht Forum.------------------Viele GrüßeUwe ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Skizzenmaße für alle Konfigurationen
Andi Beck am 16.06.2008 um 18:41 Uhr (0)
Hallo auch,für diesen Fall ist eine Tabelle sinnvoll.Erzeuge mindestens 2 Konfigurationen mit unterschiedlichen Maßen, und füge überEinfügen - Tabelleautomatisch eine Tabelle ein. Hierin werden nun automatisch deine Unterschiedlichen Parameter übernommen und du kannst nach belieben weitere Konfigurationen hinzufügen, Maße verändern oder Features ein- bzw. außblenden und was noch alles.Ich hoffe geholfen zu haben.Ach ja, 2 : 0 für Deutschland Grüße, Andi Beck------------------Hast du kein Problem?Such dir ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Tabellengesteuerte Teile
StefanBerlitz am 07.04.2004 um 14:32 Uhr (0)
Hallo Surf-Ace, auch auf die Gefahr hin, dass ich mich jetzt als nicht Tabellen-Fachmann oute: so weit ich weiß kannst du von einer Baugruppen tabelle aus nicht die Komponenten parameter steuern, sondern nur dass, was auch in der Baugruppe definiert ist. Ich denke, du wirst wohl in den einzelnen Teilen deine Tabellen machen müssen und dann in der Baugruppe die entsprechenden Konfigurationen schalten. Ciao, Stefan ------------------ Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : CGR-Datei lässt sich nicht öffnen
Leo Laimer am 19.12.2009 um 16:50 Uhr (0)
Hallo Ralf,Speicher ist genug drin im Rechner, und es wird XP64 verwendet.Bei den Teilen handelt es sich um Blechteile (von PKW) die sowieso nur als Flächen rüberkommen (in meinem anderen Programm, das sogar original-CATIA-Daten aufmachen kann - aber das sind nur ähnliche Daten, nicht dieselben), und zwar fallweise Einzelteile, fallweise relativ kleine BG die eine Mischung aus Solids und Flächen enthalten.Das mit den STEP-Optionen werde ich gleich probieren!------------------mfg - Leo
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Titanplatte an Knochen anschmiegen
bk.sc am 17.11.2015 um 09:30 Uhr (1)
Zitat:Guten Morgen, genau so was kann man mit autodesk fusion 360 machen. herzlich SaschaHallo Sascha,diesen Post von dir kann ich jetzt nicht wirlich verstehen, weil es die Frage nicht beantwortet ob in einem seiner 3 verfügbaren Werkzeuge sein Vorhaben möglich ist (SWX, Catia oder Creo). Seine Fragestellung wird wohl mit allen 3 zur Auswahl stehenden Produkten lösbar sein.GrußBernd--------------------- Man muß nicht alles wissen, man muß nur wissen wo es steht ---Staatlich anerkannte Deutschniete
|
| In das Form SolidWorks wechseln |
|
SolidWorks : SolidWorks mit ACIS-Kern?
ThiloT am 20.11.2002 um 16:08 Uhr (0)
Hi Harald, gleich ein paar Fragen: warum sollte Deiner Meinung nach der CATIA V5-Kernel verwendet werden? Ist der schon so gut und ausgereift? Basiert der zum Teil auf ACIS? Wie kommst Du drauf, dass das deformable modelling (ich schätze Du meinst das Feature "Kuppel" und "Form") auf ACIS-Technologie basiert? Wie soll das realisiert sein? Kann man den Parasolid mit eigenen Routinen derart erweitern? Wäre ja sehr interessant. Thilo ------------------ CAD, FEM: http://www.acesgmbh.de SolidWorks-Tools: ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gleichungen / Formel in Baugruppe zur Steuerung von Unterbaugruppen bzw. Einzelteilen
brainseks am 29.01.2016 um 11:25 Uhr (1)
Danke jetzt hats klick gemacht und funktioniert, allerdings kann ich es nicht verwenden, da der Parameter zur Steuerung des Einzelteils, in das Teil übergeben wird und dort nur bleibt wenn man das Teil speichert. Der Wert für das Teil den ich in der Baugruppe definiere, bleibt nicht in der Baugruppe gespeichert und müsste erneut eingegeben werden. Ich bräuchte aber den Wert in der Baugruppe erhalten.------------------Wenn die Klügeren immer nachgeben, geschieht nur das, was die Dummen wollen.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Dateiformat -->Import/Export
m_schilke am 11.05.2005 um 11:37 Uhr (0)
Hallo Raubschwein, das einzige Format, das nach ISO zertifiziert ist, ist STEP. STEP ist sehr umfangreich kann weit mehr als nur Geometrie abbilden, obwohl die meisten CAD-Systeme es genau dafür nutzen. Siehe auch http://de.wikipedia.org/wiki/STEP Die meisten CAD-Systeme können STEP importieren und exportieren, allerdings ist die Qualität der STEP-Files sehr unterschiedlich. SolidWorks liest und schreibt STEP sehr gut (inkl. Baugruppenstruktur und Farben). ProE-STEPs - zumindest aus älteren Versionen ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Text an Modell anhängen = ersichtlich in Zchn.
padi am 13.06.2012 um 16:36 Uhr (0)
Ok, bin schon dran es zu versuchen. Nur leider kapier ich das irgendwie nicht so richtig (bin wohl doch blöd )Ich möchte das Feld "Kommentare" in der Dateiinfo (Sie Anhang) so verlinken, dass mir auf der Zeichnung die Kommentare automatisch erscheinen wenn ich vom Teil eine Zeichnung mache.So wie z.b. auch bei der Bezeichnung, Index usw.Wisst ihr wie ich das anstelle??????Grund: Bei Einkaufteilen müssen wir neue alle wichtigen Parameter, Einbaukriterien usw. hinterlegen. Und das sind mehrere Zeilen pro Tei ...
|
