SolidWorks : Konfuratgionsbeziehungen in der Zeichendarstellung
DA VOLLI am 22.07.2008 um 13:53 Uhr (0)
Servus BrödlahansLeite Doch einfach eine Zeichnung von deiner Konfiguration Endmontage (In der alle Teile aus der konfiguration Vormontage unterdrückt sind - wichtig! Unterdrückt, nicht ausgeblendet, sonst erscheinen die Teile in der Stückliste)ab, erstelle daraus die Stückliste und füge dann die Konfiguration Vormontage als Alternativposition ein - siehe da, die angrenzenden Teile werden mit Phantomlinie dargestellt und erscheinen nicht in der Stückliste.Ich hoffe, das war, was du wolltestSchöne Grüsseda ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Beiteil in Zeichnung gestrichelt darstellen.
DA VOLLI am 15.06.2005 um 11:06 Uhr (0)
Wie wär s damit: Zwei Konfigurationen der Baugruppe erstellen, erste Konfiguration: nur die neuen Teile eingeblandet, die vorhandenen Kundenteile ausgeblendet; zweite Konfiguration genau andersrum: deine Teile ausgebelndet, die Kundenteile eingeblendet. Die Zeichnung dann von der Ersten Konfiguration erstellen und die zweite Konfiguation als Alternativansicht einblenden ... die vorhandenen Kundenteile sind dann alle mit Phamtomlinie zu sehen. Gruss Da Volli
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Wie angrenzende Teile in Zeichnung darstellen?
DA VOLLI am 28.04.2009 um 15:57 Uhr (0)
Hallo Christian,ob das jetzt einen Performanceunterschied macht oder nicht, kann ich auch nicht sagen ... mir ist bloss aufgefallen, dass es vorkommen kann, wenn ich in der Konfiguration "angrenzendes Teil" die anderen Teilen nicht unterdrücke oder ausblende, in der Zeichnung dann Linien, die eigentlich gestrichelt dargestellt werden sollen, aufgrund der Überlagerung zu Volllinien wurden ... und das ist ja dann auch nicht der Sinn der Sache.Schöne GrüsseDa Volli
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Problem Maße in Zeichnung verschoben in SW2019
DA VOLLI am 14.01.2020 um 11:32 Uhr (1)

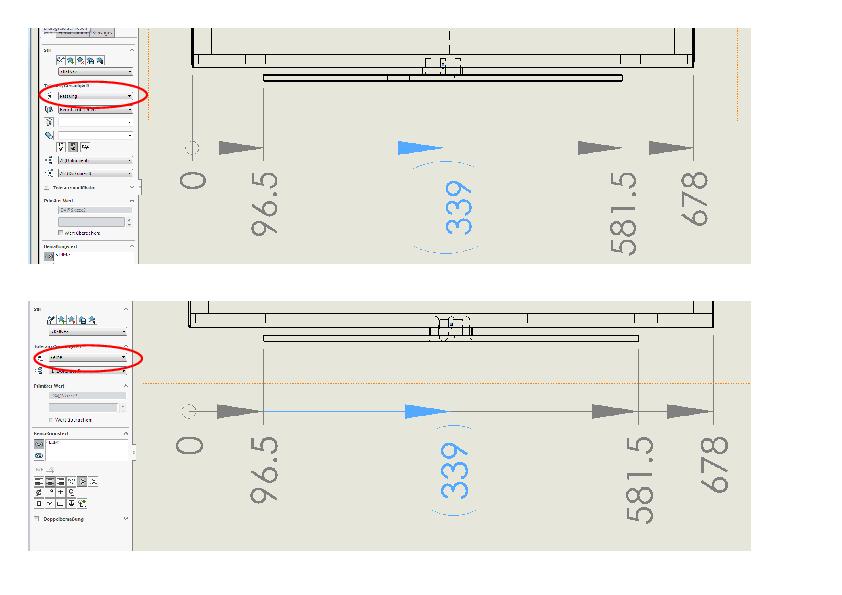

Hi Anwisetzt einmal bei dem Mass mit den Klammern die Toleranz auf keine, dann wird die Masszahl in den Klammern zentriert und bleibt auch an der richtigen Position zur MasslinieGrussDa Volli
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Fehlermeldung bei automatischen Eintrag des Teilenamens in eine Zeichnung
DA VOLLI am 21.11.2001 um 10:16 Uhr (0)
Hallo Franz hatte auch dieses Problem beim übergang von SW 2000 auf SW 2001. Mußte damals die ganzen Zeichnungsvorlagen aufmachen und und als SW 2001 Dokument neu speichern, dann war der Käs gegessen. Gruß Volker
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Änderung im Teil nach Öffnen der Zeichnung
DA VOLLI am 08.10.2021 um 16:34 Uhr (1)
Kann es sein, dass das Teil noch mit einer älteren SWX-Version erstellt wurde, als die, mit der es jetzt geöffnet wird? Dann ist schon das Öffnen durch das anheben auf ein neues release schon eine Änderung.Grussda Volli
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Konfi Eigenschaften von Teil nach Zeichnung und dann ins PDM Workgroup
DA VOLLI am 26.09.2012 um 16:43 Uhr (0)
Hi,soweit ich weiss, musst du dann im PDMW Vault Admin auf der Seite Eigenschaften eine neue Eigenschaft anlegen und auf unter Eigenschaften abbilden mit der entsprechenden SWX Eigenschaft verknüpfen.Kanns leider im Moment nicht ausprobieren, aber vielleicht hilfts dir so auch.BTW, es gibt hier ein eigenes Workgroup PDM ForumGrussda volli
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Ansicht in Ansicht
DA VOLLI am 16.10.2002 um 08:51 Uhr (0)
Hallo, Adrian, Versuche doch einfach, den Rahmen der kleionen Zeichnung nach unten oder nach oben grösser zu ziehen, so dass er über den Rand der Grossen Zeichnung rausragt ... dann kannst du die kleine Zeichnung aktivieren ohne die grosse zu verschieben. Hoffe, das war soweit klar ausgedrückt Grüsse Da VOlli
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Noch n Bug in SW 2003??
DA VOLLI am 13.03.2003 um 15:10 Uhr (0)
Hi, Jan, ich glaube, du hast mich falsch verstanden, daher hier das ganze nochmal: Ich habe ein Baugruppe mit 9 konfigurationen, die alle verschieden Stadien das bewegungsablaufs anzeigen ( benannt 0°, 9°, 19° usw). Von dieser Baugruppe will ich eine Zeichnung ableiten, bei der die erste Konfiguration (0°) als Grundkonfiguration abgebildet wird und die anderen Konfigurationen als Alternativpositionen dargestellt werden. Füge ich nun der ersten Ansicht (0°) eine Alternativpositionsansicht hinzu, macht Solid ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Benutzerdefinierte Eigenschaft an Zuschnittselement mitgeben
DA VOLLI am 14.11.2019 um 11:47 Uhr (1)
Zitat:Original erstellt von SolidWehr:Ich kann dir da nicht weiterhelfen, weil ich deine Frage nicht wirklich verstehe!Du erstellst Parts in der Umgebung für Schweißkonstruktionen?Ok, dann hol ich einmal etwas weiter aus, um das Ganze zu erklären. Ich arbeite bei einem Polstermöbler und wir erstellen unsere Holzgestelle als Mehrkörperteile in der Schweisskonstruktionsumgebung. Zu Einen, weil die kompletten Gestelle später im Einkauf sowieso als Einzelteil gehandelt werden, zum Anderen, weil sie durch den A ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : 3-D Skizze auf Volumenkörper anreißen
DA VOLLI am 13.11.2020 um 11:24 Uhr (1)
Hi,warum modellierst den "Anriss" nicht einfach? - Ausgtragener Schnitt mit rundem Profil mit kleinem / minimalem Durchmesser entlang deiner 3D-Skizze und schon hast du den "Kratzer" auf dem Teil und siehst ihn in der Zeichnung wo er sichtbar ist. Falls du das Teil für eine Simulation ohne Kratzer brauchst, kannst du das Ganze in einer eigenen Konfiguration machen.GrussDa Volli
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zeichnungen zusammenfassen
DA VOLLI am 17.06.2013 um 15:04 Uhr (0)
Wenn du die Einzelteilzeichnungen schon erstellt hat, kannst du das jeweils ganze Blatt auch einfach mit Copy - Paste in die Baugruppenzeichnung kopieren: Einfach RMT auf das jeweilige Blatt im Ursprungsdokument (in der Anzeige unten links) - "kopieren" - und im Zieldokument dann an dr gleichen Stelle RMT "einfügen" - du wirst dann och gefragt, wo du das Blatt einfügen willst und bingo, schon ist das BLatt als Kopie in der anderen Zeichnung - geht schneller als nochmal machen :-)da Volli
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Noch n Bug in SW 2003??
DA VOLLI am 14.03.2003 um 10:43 Uhr (0)
Hallo nochmal, ich habe das ganze inzwischen von unseem VAR bestätigt bekommen ... der Bug tritt nur auf, wenn in den Konfigurationseigenschaften der Konfigurationsname und die Beschreibung nicht übereinstimmen ... ist die Beschreibung leer bzw hat den gleichen Namen, wie die Konfiguration, ist alles ok, sobald in der Beschreibung aber was anderes drinsteht als im Konfigurationsnamen, wird beim Einfügen einer Alternativposition in einer Zeichnung eine neue Konfiguration eingefügt. Das ganze ist schon nach ...
|
