NX : Stückliste auf Zeichnung - Idem-ID + Rev-ID falsch
Rainer Schulze am 23.01.2013 um 10:42 Uhr (0)
Wenn ich mir die Datenbankattribute aufliste, dann werden alle Attribute auch richtig gelistet, nur in der Stückliste ists verkehrt.Das ist sicher eine Meldung an die Hotline wert.Es gibt im GTAC Solution Center zu nx DB_PART_NO "parts list" 31 recht ähnliche PRs bis hin zu NX8.5 und TC8.3, aber keinen, der diese Besonderheit zeigt.PR-6661222 "BOM Not updating when replace command is used" beschreibt zwei workarounds, die Du auch mal probieren könntest.Siehe auch PR-1874861.------------------Rainer Schulze
| | In das Form NX wechseln |
|
NX : Über Zeichnung Teile in Baugruppe löschen
UGNEULING am 14.07.2011 um 15:40 Uhr (0)
Hallo Zusammen.haben seit NX7.5 folgendes Problem. Ich kann in einer Baugruppenzeichnung durch Auswahl über einen aufgezogenen Kasten und Entfernen die Teile aus der Baugruppe löschen. Er bringt zwar einen Hinweis, bei dem jedoch schnell der falsche Knopf gedrückt ist. Kann ich dieses Verhalten abschalten?
| | In das Form NX wechseln |
 |
NX : Zeichnung Bild über Ausdruck ausblenden
Walter Hogger am 31.01.2018 um 10:32 Uhr (1)

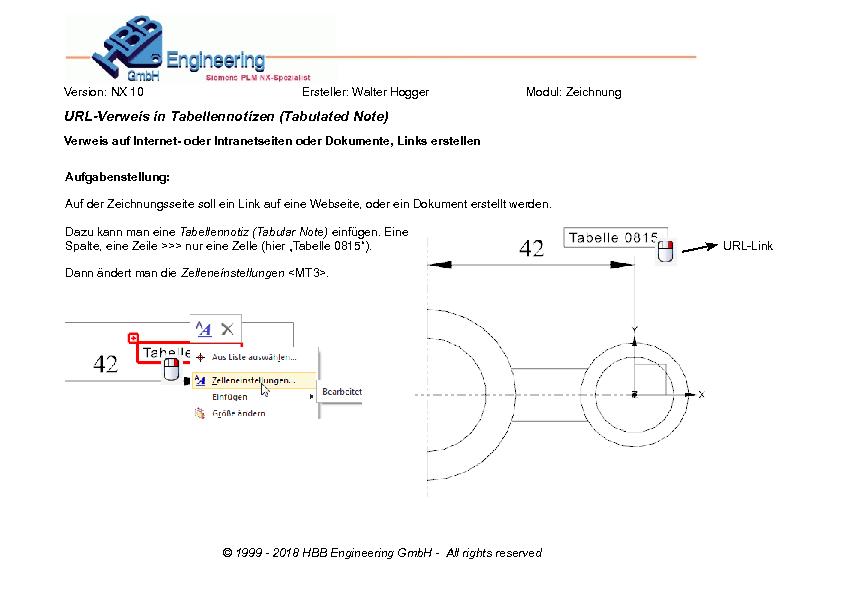

Hallo Joachim,ah ja, schön langsam verstehe ich deinen Wunsch.Da könnte man ggf. was basteln. Man kann URL-Links auf Webseiten oder Dokumente verbauen. In Tabellennotizen geht das recht einfach (siehe Anlage). Ob man das an symbolische Masse oder normale Texte rankriegt ... müsste ich auch erst versuchen. Ich bin aber knapp in der Zeit ;-)Gruß------------------Walter Hogger
| | In das Form NX wechseln |
 |
NX : Zwangsbedingung in der Zeichnung wird gedruckt
RobertM am 05.01.2012 um 07:04 Uhr (0)
Hallo,folgendes Phänomen habe ich wiederholt festgestellt:Wenn ich in einer Zeichnungsansicht Skizzenlinien erzeuge und diese mit Zwangsbedingungen fixiere, kommt es immer wieder mal vor, dass eine Zwangsbedingung gedruckt wird. Siehe Anhang. Es gibt in dieser Ansicht ca. 12 Zwangsbedingungen, aber nur die eine (roter Kasten) wird gedruckt.Wer kennt dieses Phänomen? Hat jemand eine Erklärung oder Lösung?------------------Gruß Robert
| | In das Form NX wechseln |
|
NX : Gewicht Baugruppe auf Zeichnung
weissichnicht am 18.12.2009 um 11:50 Uhr (0)
Hallo Ralf,das ist ganz einfach.In Deinem UG-Tools Verzeichnis gibt es einen Ordner der sich "dat" nennt.In diesem Ordner liegt eine Datei mit dem Namen "solid.att"Wenn Du diese Datei editierst, siehst Du einige Beispiel was Du wie machen kannst.Wenn Du jetzt die Einheit umstellen möchtest von Gramm in Kilogramm dann trägst Du bei#UNITS: KGMein. Dann bekommst Du Dein Gewicht in Kilogramm angezeigt.Schau Dir einfach die Beispiel an.Ich denke Du kommst damit klar.Grüße an den Norden Deutschlands Hoffe ich k ...
| | In das Form NX wechseln |
|
Unigraphics : Mehrere Modelle auf einer Zeichnung
ralf.schwarz am 11.12.2002 um 14:41 Uhr (0)
Wir machens so: - Neuen Zusammenbau erstellen - Teile mit festem Abstand z.B. 100 absolut nebenander positionieren - Einzelne Teiledarstellungen mit Begrenzung der Zeichnungsansicht darstellen. Warum man in so einem High-End System aber so einen Umweg gehen muss, um mehrere verschiedene Teile darzustellen und es ein Midranger aus gleichem Haus ganz einfach kann weiss ich nicht. Das Master-Modell Konzept ist dadurch trotzdem nicht verletzt. CU Ralf ------------------ Ralf Schwarz
| | In das Form Unigraphics wechseln |
|
NX : Gewindedarstellung Zeichnung
denisha am 10.12.2015 um 09:07 Uhr (1)
Zitat:Original erstellt von ThomasZwatz:Ich weiss dass die Hochschulen immer gern die ungepatchten Versionen einsetzen und du nichts dafür kannst: Aber mit 9.0.0.19 kann man nur Ärger haben.Ich hab auch die Reihenfolge in NX10 verschoben und bekomme auch immer dasselbe Ergebnis ...Ärgerlich, aber dann bleibt mir wohl nichts anderes übrig, als die Zeichnung fehlerhaft abzugeben...Zitat:Original erstellt von Meinolf Droste:MoinZgeht in NX9 auch, siehe Anhang.Was das Gewinde angeht: warum nicht gleich als Gew ...
| | In das Form NX wechseln |
|
NX : Anordnung (Arrangement) in Zeichnung
daniu am 19.01.2012 um 15:26 Uhr (0)
Hi!In NX 7.5 kann man die Anordnung umstellen (wie oben beschrieben, rechte Maustaste auf Baugruppe im Baugruppennavigator). Die beschriebenen weißen Icons sehe ich in NX 7.5 nicht.Beim Erstellen hab ich es jetzt hin bekommen einer neuen Ansicht eine andere Anordnung zu verpassen (die Anordnung ist in neu erstellten Ansichten dann so fest verankert, dass eine Änderung im Baugruppennavigator, diese Ansicht nicht beeindruckt) Jetzt würde mich aber noch interessieren, wie ich genau diese Anordnung - also die ...
| | In das Form NX wechseln |
|
NX : X-Y-Z Koordinaten in Zeichnung
Markus_30 am 16.07.2007 um 19:54 Uhr (0)
Hi,da es um Rohrleitungen geht: Kennst du das Tool "NX-Routing"? Das ist ein Rohrtool, mit dem man super einfach Rohre verlegen kann. Auch assoziativ innerhalb einer Baugruppe, sofern man das möchte. Wenn du das Rohr fertiggestellt hast, kannst du so eine Koordinatentabelle rauslassen. Das heißt in NX "Biegebericht", wenn ich mich recht erinnere. Wenn du dieses Tool nicht verfügbar hast, dann würde ich sagen, du lässt dir vom UGS-Reseller deines Vertrauens (oder geringsten Misstrauens, je nach dem) eine Vo ...
| | In das Form NX wechseln |
 |
NX : Farbeinstellung out of date-Teile in Zeichnung
Hightower205 am 19.01.2011 um 15:49 Uhr (0)
Hallo Maren,ich kann Dich beruhigen, das ist bei uns auch so voreingestellt - es geht also - nur wo...?Ich habe hier was gefunden - versuch´s mal mit Voreinstellungen - Zeichnungserstellung - Haken wie im Bild.Jedenfalls ist bei mir der Effekt umgekehrt, wenn ich stattdessen auf "nur Kurven" umstelle...Das ist übrigens eine teileabhängige Einstellung, für einen dauerhaften Effekt müsste allso ggf. Euer Seed- oder Template-Part für Zeichnungen angepasst werden.------------------Hoffeeinehilfegewesenzusein G ...
| | In das Form NX wechseln |
|
NX : Tabelle auf Zeichnung assoziativ zu einer Datei
Walter Hogger am 21.12.2015 um 17:45 Uhr (1)
Hallo uger,das ist einfach. Wenn die Bordmittel von NX nicht ausreichen, dann musst du über die Programmierung gehen. Informationen lesen und schreiben kennt jede Programmiersprache. Wo hast du denn deine Informationen liegen? In welcher Form?Denkbar wäre ggf. auch die fertige Tabelle als TIFF oder JPG einzufügen.Gruß------------------Walter Hogger
| | In das Form NX wechseln |
|
NX : Attribute von Master Model in Zeichnung
Ericcson87 am 02.10.2013 um 08:58 Uhr (1)
Hallo erstmal,um die Frage mit der Übergabe von Attributen an Zeichnungen noch mal aufzufassen:Gibt es eine Alternative zu der Übergabe von Attributen?Bzw. wie sorgt man dann dafür, dass sich Zeichnungsschriftfelder bei Änderungen aktualisieren?Informationen wie "Masse" kann man ja in der Konstruktionsoberfläche als Expression anlegen und assoziativ ans Zeichnungsschriftfeld weitergeben. Würde ich dann mit anderen Informationen wie Zeichnungsnummer, Revisionsstand, usw. genau so verfahren? ---------------- ...
| | In das Form NX wechseln |
|
NX : Wave Linker für Zeichnung
deepblue am 04.11.2011 um 11:28 Uhr (0)
Hallo Netzer,ich sehe das auch so wie Du, Änderungen an den Zeichnungen sollten der Konstruktion vorbehalten bleiben. Somit würde ich IMMER neue Dokumente erstellen um z.B. Prüfpläne abzubilden.Ein paar Ideen hab ich aber noch für Dich:- Der BCT-Inspector kann auch auf Neutralformaten (PDF, TIFF) Prüfpläne erstellen - dann allerdings nicht assoziativ, aber vielleicht kann man auf alten Prüfplänen aufbauen und muss diese nicht neu erstellen...- Über den Viewer im TC kann man mehrere Layer verwenden, somit l ...
| | In das Form NX wechseln |
|
