Unigraphics : Gewindebemaßung
Meinolf Droste am 04.04.2007 um 12:02 Uhr (0)
MoinZ,in Kurzform:im Verzeichnis "C:ProgrammeUGSNX 4.0UGIIinh_files" bzw. dem enstprechenden Istallationsverzeichnis gibt es sogenannten Schablonen-Dateien. Das sind UG Dateien, die diverse Teile mit diversen Features enthalten. Zu jedem einzelnen Teil gibt es eine eigene Zeichnung. In den unterschiedlichen Dateien sind nun unterschiedliche Bemassungseinheiten etc. verwendet worden, um die Features zu bemassen.Beim Erstellen einer Bemassung anhand der Featureparameter guckt UG in die ausgewählten Schablone ...
|
| In das Form Unigraphics wechseln |
|
NX : SQL Datenbank in NX importieren und anzeigen lassen
ThomasZwatz am 14.07.2021 um 08:44 Uhr (1)
Zitat:Original erstellt von JennyPuspos:Die Daten SQL-Datenbank sollte einfach nur in NX angezeigt bzw. ausgegeben werden. Es handelt sich um Daten wie : Conveyor_L Speed: 516.61 mm/s Position: 300 mm etc. Also eigentlich ganz simpel, aber ich hatte dazu nichts gefunden.. Man kann nur raten was geschehen soll.Ich gehe davon aus, dass man eine Tabelle auf einer Zeichnung darstellen will.Das hat Robse-Ponte im Wesentlichen beschrieben.Will mans nicht live mit der DB verbinden ( der Titel nennt "importieren" ...
|
| In das Form NX wechseln |
 |
NX : Voreinstellung Drawing
Markus_30 am 27.03.2019 um 16:32 Uhr (15)
Hallo Frettchen,geh mal in den Ansichtseinstellungen (RMT - View Settings) bei den Visible Lines rein. Da ist im kleinen Rechteck bestimmt dein Blauton zu finden. Klick da mal drauf, danach gehst du links unten auf "Deselect all colors". Jetzt noch 2x auf OK, danach sollte die Körperfarbe vom Modell an die Zeichnungserstellung durchgereicht werden. Das gleiche musst du natürlich mit den anderen Linientypen (Hidden Lines etc.) auch machen - sofern gewünscht. Diese Einstellungen gelten für die aktuell ausgew ...
|
| In das Form NX wechseln |
|
Unigraphics : Automatische Bemaßung ?
Walter Hogger am 26.11.2000 um 14:00 Uhr (0)
Automatisches Bemaßen - mit einem gefälligen, DIN-gerechten Maßbild - ist für die CAD-Programmersteller immer noch zu komplex. Das klappt immer nur in Sonderfällen (z.B. bei Wellen oder Platten mit Bohrungen). Das war jetzt allgemein gemeint. In UG gibt es folgende Möglichkeiten, die auch Andreas schon angesprochen hat: Übernahme der Maße aus der Skizze (dem Sketcher). Hier sehe ich im vorliegenden Fall den Nachteil, daß bei der Bemaßung von Bohrungen vermutlich eine Ordinatenbemaßung (Koordinatenbemaßung) ...
|
| In das Form Unigraphics wechseln |
|
Unigraphics : NX3 Plotten
Tiloo am 27.09.2005 um 08:38 Uhr (0)
Hallo,hat sich schon mal jemand mit der Erzeugung von HPGL-Files mit dem neuen Plotsystem von NX3 beschäftigt?Beim Testen fallen 2 Probleme auf:1. Ist es möglich, wie bei NX1 einen Plotter zu definieren, mit dem alle Paierformate (A4-A0) abgedeckt werden können?Wenn ich unter NX3 einen Plotbereich bis max. A0 einrichte, dann wird zwar ein HPGL erzeugt, aber die Papiergröße ist trotzdem A0 (z.B. Inhalt der Zeichnung ist maßstäblich A3; der Rest des Blattes ist aber leer, da Blattgröße A0 ist). Bei NX1 ist d ...
|
| In das Form Unigraphics wechseln |
 |
NX : Gibt es Toggle Application als Befehl?
Walter Hogger am 11.02.2025 um 09:17 Uhr (15)
Hallo Jochen,du hast keine Chance ... nutze sie! Das war nur Spaß. Ja, NX ist nicht einfach zu erlernen, da es seit ca. 1983 oder so immer weiter entwickelt wurde. Andere Systeme, wie etwa CATIA, hatten zwischendurch wieder ganz neu angefangen. NX kann zwar noch Daten öffnen, die über 30 Jahre alt sind, das schafft kein anderes 3D-System in dieser Leistungsklasse, aber es wurden neue Funktionen eben immer "dazugepoppt" und teilweise Techniken von anderen CAD-Systemen ZUSÄTZLICH übernommen.So kann man in ...
|
| In das Form NX wechseln |
|
NX : Unable to open drawing part -> Null tag not allowed
Xeronist am 20.11.2018 um 10:27 Uhr (1)
Hallo zusammen,seit der Umstellung im Mai auf NX 12.0.1.7 kommt es bei uns im Haus immer häufiger vor, dass Zeichnungsdateien bei uns im Haus kaputt gehen, wenn eine Ordinaten-Bemaßung verwendet wird. Nach dem laden einer solchen Zeichnung erscheint die Meldung "Null Tag not allowed - This was caused while updating an object of type Ordinate Dimension" - ein weiterarbeiten ist nicht mehr möglich. Diese können bisher nur über den GTAC-Support korrigiert und mit unserem jetzigen Kenntnisstand nicht selbst be ...
|
| In das Form NX wechseln |
|
NX : Teile nach Auswahl erstellen
Markus_30 am 04.06.2008 um 05:34 Uhr (0)
Hallo,wenn du mich fragst, dann ist das ein klassischer Fall für eine Teilefamilie. Zuerst das Ursprungsteil mit beliebigen Maßen erstellen. Danach unter Werkzeuge - Teilefamilien eine neue Tabelle erzeugen und die Spalten mit deinen Parametern, die du verändern willst, hinzufügen. Nach einem Klick auf "erzeugen" befindest du dich in einer Excel-Tabelle und kannst deine Werte für die unterschiedlichen Typen reinschreiben. Am Ende kannst du per Knopfdruck die Teile erzeugen. Für eine genauere Beschreibung k ...
|
| In das Form NX wechseln |
|
Unigraphics : UG-Zeichnung in Visio bringen
schulze am 28.03.2007 um 10:17 Uhr (0)
Einen anderen Import als DXF/DWG habe ich im Visio bislang leider nicht gefundenNICHT Einfügen - CAD-Zeichnung,sondern Einfügen - Grafik - Aus Datei------------------R.Schulze
|
| In das Form Unigraphics wechseln |
|
NX : NX: Maße einer Skizze in die Zeichnung holen
ThomasZwatz am 19.12.2007 um 20:14 Uhr (0)
Zitat:Original erstellt von Aranega:...Und wie bring ich UG dazu den aktuellen Stil der Bemaßung der Zeichnung zu benutzen? Egal ob ich nun "Skizzenbemaßungsstil benutzen" einschalt oder ausschalt das Maß sieht immer etwas komisch aus (andere Schrift, geschlossener nicht gefüllter Pfeil...)...hab ich ganz übersehen.Aber da sind die DraftingStandards anzupassen (Da gibts Unterschiede wie es zu realisieren ist, je nach Release, ich bin noch bei NX3 aber das schaut bis NX5 ein wenig anders aus.Vgl. dazu http ...
|
| In das Form NX wechseln |
|
NX : Beamßung in Zeichnung verschieben
Charmin am 12.06.2017 um 13:47 Uhr (1)
Hallo,Maß anwählen, ALT Taste drücken und du kannst das Maß verschieben ohne Bedingung.GrußCharmin
|
| In das Form NX wechseln |
 |
NX : Zeichnung Grundansicht
Walter Hogger am 10.10.2024 um 09:16 Uhr (1)

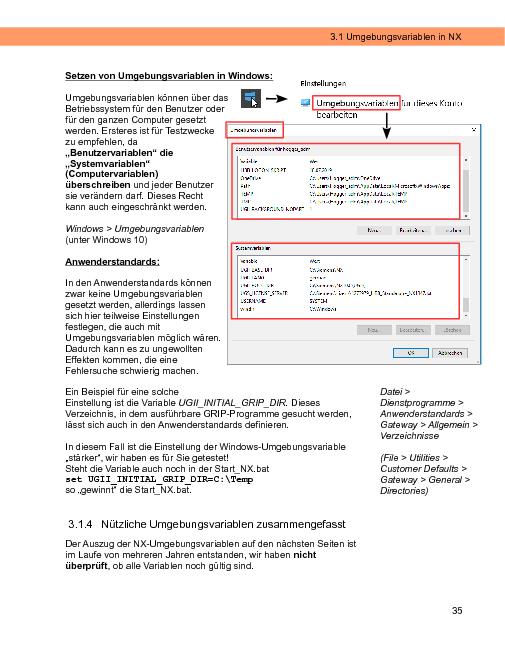

Hallo J.B.,in der Anlage ist ein Buchauszug zu diesem Thema. Wie im Text zu lesen ist, ist auch diese Liste der NX-Umgebungsvariablen nicht vollständig und einige davon dürften bereits nicht mehr greifen. Es gibt auch undokumentierte Umgebungsvariablen die man z.B. von Siemens bekommt, wenn ein bestimmtes Problem auftritt. Die NX-Programmierer bauen sich damit "Hintertüren" ein, um bestimmte Verhaltensweisen von NX zu steuern.Die hier gefragte Variable ist die letzte auf der 2. Seite.Gruß------------------ ...
|
| In das Form NX wechseln |
|
NX : dxf aus UG NX3 erstellen
Jesse01 am 07.07.2008 um 11:53 Uhr (0)
Ohne Exchange-Lizenz gehts über folgenden Umweg:Exportiere deine Zeichnung zunächst als cgm-Datei. Diese importierst du anschließend in eine leere Datei (im 3D-Bereich). Mit diese Daten lässt sich dann über die Export-Funktion eine DXF-Datei erzeugen.Gruhs, Jesse
|
| In das Form NX wechseln |
