NX : Bewegen einer ganzen Bauteilegruppe
paanicke am 15.04.2010 um 11:20 Uhr (0)
Hallo Eberhard,Vielleicht hilft es den ausgrauten Knopf in der Werkzeugleiste „Baugruppen Navigator“ einfach an zu klicken.Die Komponentengruppen kannst Du dir wie einen Auswahlfilter zu selektieren von Baugruppenkomponenten vorstellen. Einmal erstellt kannst Du die Komponenten in der Gruppe auf einen klick selektieren. Di kannst diese dann ausblenden (hide) oder isoliert Darstellen (show only) verschieben, öffnen schließen usw.------------------tok
|
| In das Form NX wechseln |
|
NX : Fehler in der Schnittansicht beheben
muellertz am 01.02.2012 um 09:13 Uhr (0)
Hallo Guetta,*Versuche mal die Schnittlinie so zu verschieben das diese nicht andere Gewinde oder Bohrungen in der Nähe ankratzen (also nicht durch die Mitte gehen)*Dann kannst du nochmal Versuchen in der Ansichtseinstellung - Allgemein - Toleranz auf 0 zu stellen. UG sucht sich dann eine Toleranz automatisch aus.*Du kannst auch mal Testen ob es an dem Teil liegt welches nicht geschnitten wird.Einfach mal das Fettnippel mit schneiden lassen. - Befehlssuche - "schnittkomponenten in Ansicht" suchen - Ansicht ...
|
| In das Form NX wechseln |
|
NX : NX12: dwg-Export mit Baugruppenstruktur
Ace Shim am 12.11.2022 um 14:31 Uhr (1)
Hallo Walter,dann habe ich mich offensichtlich nicht präzise genug ausgedrückt!Ich bin seit einigen Jahren Konstrukteur, die fehlende dritte Dimension bei Zeichnungen habe ich verinnerlicht! Zu meinem Problem:Wenn ich in einer NX-Spezifikation im Baugruppen-Navi eine Komponente selektiere, werden die zugehörigen Linien ja in jeder Ansicht hervorgehoben... Diese "Gruppierung" der Linien möchte ich gerne aus NX heraus (mit-)exportieren und anschließend als dwg/dxf in ME10 importieren. (Die dwg scheint auch n ...
|
| In das Form NX wechseln |
 |
NX : NX7.5 - Advanced Simulation - Federelemente
Markus_30 am 29.12.2010 um 14:38 Uhr (0)
Hallo zusammen,ich beschäftige mich schon wieder mit dem Advanced Simulation-Modul in NX 7.5 und brauche jetzt in einem Berechnungsmodell Federelemente. Da ich bis jetzt keinerlei Erfahrungen mit diesen Elmenten in NX habe, habe ich zu Testzwecken gerade versucht, ein einfaches Beispiel in NX nachzurechnen. Es geht um das Federnsystem in diesem PDF auf Seite eins Punkt zwei.Habe zunächst versucht, in NX fünf Punkte aufzumalen und diese mit Federelementen (CELAS 2) zu verbinden, denen ich natürlich ihre Fed ...
|
| In das Form NX wechseln |
|
Unigraphics : Ansichten verschieben in NX4
Supermario am 23.04.2007 um 12:17 Uhr (0)
Hallo,Ansichten verschieben, da gibt es doch ein Icon.Siehe Bild im AnhangGruß Mario
|
| In das Form Unigraphics wechseln |
|
Unigraphics : Ansichten verschieben in NX4
Hightower205 am 23.04.2007 um 12:18 Uhr (0)
Hi Grips,geht hier genauso, Selection muass aber auf "Any" stehen.------------------Hoffeeinehilfegewesenzusein GrußRalf Improvisieren ist nur dann eine Kunst, wenn man nicht unvorbereitet aussieht...
|
| In das Form Unigraphics wechseln |
|
NX : Komponenten aus Stückliste entfernen
subwoofer am 05.09.2008 um 15:22 Uhr (0)
Hallo Jörg,hatte da mal einen fred geöffnet, da ich auch auf der suche war:Threaddirekt zu:plmwiki - Variablen------------------gruß Ralf[Diese Nachricht wurde von subwoofer am 05. Sep. 2008 editiert.]
|
| In das Form NX wechseln |
|
Unigraphics : Komponemte in zeichnung ausblenden
Yeti am 03.11.2004 um 14:33 Uhr (0)
hi, erstelle eine explosionsansicht. dann kannst du komponenten pro ansicht einzeln ausblenden. auch in der hilfe gut beschrieben. ------------------ Gruß aus Hamburg Yeti
|
| In das Form Unigraphics wechseln |
|
NX : NX4: ug_nopart.men
bazi84 am 12.01.2008 um 13:45 Uhr (0)
Seit NX4 kann jeder Anwender die Oberfläche relativ frei gestalten - sogar die Menüpunkte in der Reinfolge verändern.Einfach rechte Maustaste in einem freien Menübereich und dann auf "Customize" (ich wiß nicht genau wies auf deutsch oder englich heißt, da ich geraed zu Hause bin und mir sows nicht merke.... - Jetzt sollte sich das normale Fenster der Oberflächenveränderung öffnen.Wenn das Fenster offen ist, lassen sich die Menüpunkte verschieben.Gruß- der Bazi
|
| In das Form NX wechseln |
 |
NX : Masslinien
Walter Hogger am 15.04.2020 um 12:00 Uhr (1)

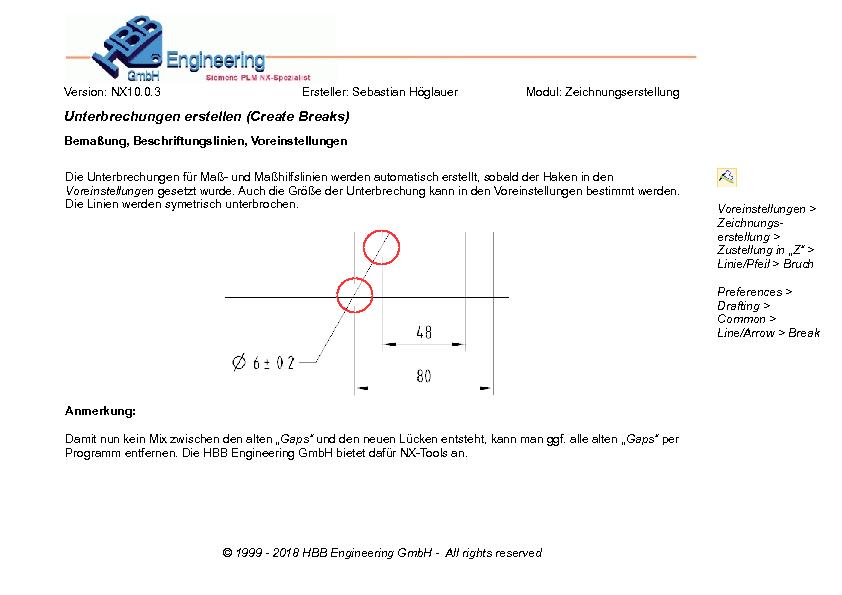

Hallo Lockenkopf,eigentlich gibt es seit NX10 eine neue Funktion, die GAPs (Lücken) automatisch erstellt (siehe Anhang). Die "alten GAPs" kann man immer noch verschieben. Befehlssuche (Command Finder) Zeichnungsobjektkomponente bearbeiten (Edit Drafting Objekt Component) ...Die Funktion ist aus den mitgelieferten Rollen entfernt worden. Man muss sie wieder einbauen oder eben den Weg über die Befehlssuche wählen.Gruß------------------Walter Hogger
|
| In das Form NX wechseln |
 |
NX : Baugruppe mit unterschiedl. Abständen zueinander in Oberbaugruppe steuern
Walter Hogger am 05.09.2018 um 15:31 Uhr (15)
Hallo Walter,man kann den Komponenten beibringen, dass sie nicht in der Stückliste erscheinen sollen (Baugruppennavigator, Rechtsklick auf die Komponente, Eigenschaften, Komponente ist nicht geometrisch ... oder so). Das müsste ich jetzt auch alles erst probieren. Dazu fehlt mir aktuell leider die Zeit.Gruß------------------Walter Hogger
|
| In das Form NX wechseln |
|
Unigraphics : Schreibgeschützt
FelixM am 05.06.2007 um 10:55 Uhr (0)
Hallo sayas,ich glaube, ich weiß was du meinst. Das Diskettensymbol zeigt ja nur an, ob ein Teil voll geladen ist oder nicht. Wenn es nicht voll geladen ist, kannst du natürlich trotzdem einen STEP Export machen. Du mußt nur im Settings file des Step Exports bei den Assembly load options einstellen, daß die Komponenten auch geladen werden. Dann funktioniert es auch mit dem STEP-Export.GrüßeFelix
|
| In das Form Unigraphics wechseln |
|
Unigraphics : Mehrere Komponenten in BG einfügen
hfb am 24.01.2007 um 07:15 Uhr (0)
Hallo WRhabs gerade auch nochmal ausprobiert.Musst erst in das Verzeichnis wo die Dateien liegen gehen.In deinem Fall: L: estdann den Befehl ohne Pfadangabe eingeben.Gruß hfb
|
| In das Form Unigraphics wechseln |
