Zeichnungs - Praxis : Änderungsindex von Teilen, Baugruppen und Unterbaugruppen
GWS am 16.09.2009 um 13:48 Uhr (0)
Zitat:Letzteres zwingt mich als Auftragnehmer dazu von der Zeichnungeine Kopie zu machen, ansonsten koennte ich bei Maengelruegenetwas in Verdrueckung kommen ...Wenn du diese Zeichnung vor Rückgabe mit Datum und Unterschrift versehen hast, sollte alles nachvollziehbar sein, oder? Alle diskutieren dann am selben Stück Papier.Grüße Günter------------------Wie man Fragen richtig stellt
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Zusammen bearbeitete Teile in Zeichnungen
Press play on tape am 28.01.2010 um 21:29 Uhr (0)
Zitat:Original erstellt von carsten-3m:Bei uns wird eine solche Bearbeitung auf einer zusätzlichen Baugruppenzeichnung nebst eigener Stückliste dargestellt. Die Bohrungen sind auf den Einzelteilzeichnungen demnach nicht zu sehen, sondern ausschließlich in der Baugruppenzeichnung, was die Zuordnung "Zeichnung zu Arbeitsfolge" klar definiert. das hört sich für mich auch Zeitgemäß an.
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Normgerechte Darstellung dieser Aussparung
Fyodor am 30.04.2014 um 13:58 Uhr (1)
Im Zeitalter von voll computerisierten Fertigungsanlagen ist es "fertigungsgerecht" eine STEP-Datei abzugeben, und dazu eine Zeichnung auf der nur noch Passungen, Toleranzen und Prüfanweisung stehen. Die Nenngeometrie kommt dabei aus dem STEP. Bei Kuststoffteilen ist das schon üblich, und einige Metallfertiger können damit auch schon umgehen.------------------Cheers, Jochen
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Bitte um eine konstruktive Kritik
berksu am 23.04.2016 um 20:43 Uhr (1)
Die Fertigungsverfahren werden doch mit der Oberflächenangabe zusammen angegeben oder irre ich mich? Das Gehäuse wird mit dem Sandgussverfahren und die Bohrungen und Gewinden werden durch das Fräsen hergestellt. Muss ich für ein Rohteil eine Zeichnung anfertigen? Es werden doch nur HöhexBreitexLänge angegeben? vielen Dank für die Rückmeldung
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Maßstäbe auf tech. Zeichnungen
Woand am 17.01.2008 um 13:26 Uhr (0)
Ja der Sprung ist nicht mehr so groß- aber......Der Maßstab, der für eine Zeichnung gewählt wird, hängt von der Komplexität des darzustellenden Gegenstandes und vom Zweck der Darstellung ab. In allen Fällen soll der gewählte Maßstab so groß sein, dass die dargestellte Information leicht und klar zu erkennen ist.MfGWoand -------Es gibt immer zwei Meinungen. Meine und die Falsche
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Kombination von Größenmaßtoleranz und Profiltoleranz
max lenz am 21.06.2022 um 07:57 Uhr (1)
Moin,Es gibt in der Zerspanung immernoch Firmen die ohne CAM Arbeiten und daher eine Zeichnung benötigen. Zum anderen muss auch der Export der CAD-Daten ohne Fehler passieren um diese korrekt zu über geben. Ab einem gewissen Datenvolumen kontrolliert niemand mehr die automatische Neutraldatenausleitung. In der DIN EN ISO 8015:2011-09 wird in der Anmerkung expliziet beim Grundsatz der bestimmenden Zeichnung erwähnt, das unter dem begriff Zeichnung alle Spezifikationen zur genauen Beschreibung des Werkstücke ...
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Zusatzsymbol Bemaßung, fremde Zeichnungsnorm
Hannes R am 27.01.2011 um 10:26 Uhr (0)
Hallo zusammen und viele Grüße an alle Mitglieder auf CAD.de,kennt jemand die Bedeutung dieses Zusatzsymbol vor einer Bemaßung (siehe jpg im Anhang)?Das taucht auf der Zeichnung unseres taiwanesischen Zulieferers auf und ich habe bereits überall gesucht aber nichts gefunden?vielen Dank im Voraus,Grüße,Hannes
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Schweißnaht an Biegekante
Hektor14 am 15.07.2024 um 10:14 Uhr (1)
Hallo,es reicht ein Symbil an der Stoßkante. Die Schweißnaht hört nicht an der Biegung auf.Sollte sie das tun kannst du das mit einer Längenangabe im Symbol steuern oder die Schweißnaht in der Zeichnung darstellen. So wie du es ja auch schon getan hast. Deine Schweißnaht ist über die Biegung dargestellt, wird der Schweißer diese auch komplett durchziehen. Gruß Hektor
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : zweite Vorderansicht
ThoMay am 22.02.2013 um 19:11 Uhr (0)
HalloDu schreibst:Zitat:die Freiheit die praktibalste Lösung heranzuziehenDas solltes du tun unter der Prämisse:Die Zeichnung ist ein Dokument. Sie hat EINDEUTIG zu sein.GrußThoMAy------------------Hast du Fragen? Brauchst du Schaut mal nach im Bereich Alle Foren = Wissenstransfer.oder Konstrukteure Online hier bei CAD.deRichtig fragen - Nettiquette - Konstruktionshilfen - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Modelle - SolidWorks Videos
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Darstellung Blechabwicklung
hagen123 am 18.12.2008 um 10:43 Uhr (0)
Vielleicht ist der eine oder andere versierte Blechspezialist hier.In unserer Abteilung gibt es immer wieder Diskussionen, wie eine Abwicklung auf einer technischen Zeichnung auszusehen hat (Biegelinien).Gibt es darüber eine DIN (bitte nicht posten, ev. DIN-gerechte Beispiele zeigen)!... so long[Diese Nachricht wurde von hagen123 am 18. Dez. 2008 editiert.]
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Hat ein Klammermaß ein Toleranzfeld?
maschinenbauheit am 03.10.2009 um 17:43 Uhr (0)
Ich verstehe eure Einwände nicht. Erklärung nötig.Warum keine Wiederholung hier?Wieso ist die Zeichnung mit Wiederholung nicht mehr eindeutig?Übrigens ist das Beispiel nur so auf die Schnelle gebastelt worden. Unsere "echten" Teile und Geometrien sind noch ein gutes Stück komplexer.------------------A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer
|
| In das Form Zeichnungs - Praxis wechseln |
 |
Zeichnungs - Praxis : GD&T Advisor in der Praxis
zini am 02.06.2020 um 09:04 Uhr (1)

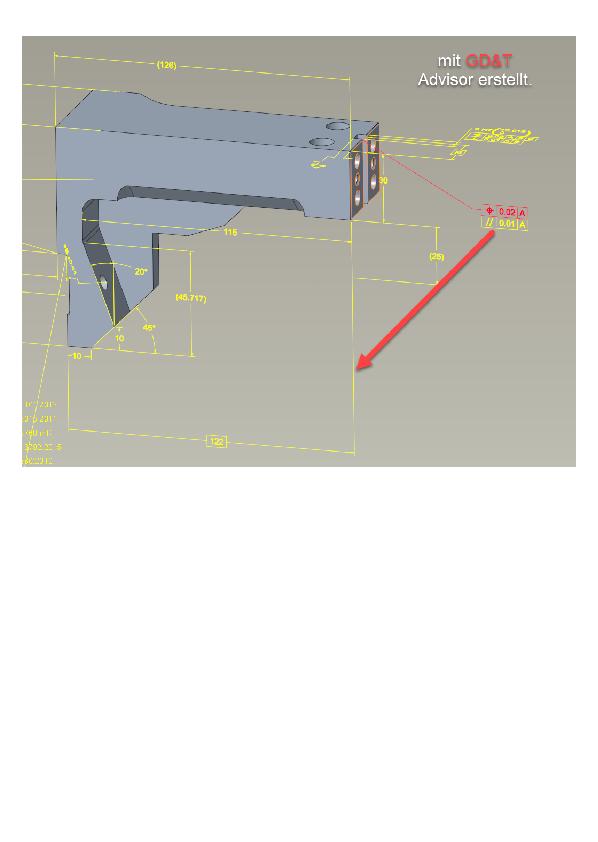

Hallo Zusammen,Ist dieser GD&T Advisor nur für 3D Bemaßung gedacht?Ich habe eine Toleranz an einer Fläche positioniert. Ich möchte diese aber in der Zeichnung an eine Bemaßungshilfslinie mit Pfeil positionieren. Ist das überhaupt möglich?Jedesmal wenn ich den Advisor öffne, verschiebt er die Positionstoleranz an die Fläche mit Punkt zurück.Das nervt.Was mache ich falsch, bzw. wie macht man es richtig?LG
|
| In das Form Zeichnungs - Praxis wechseln |
|
Zeichnungs - Praxis : Wichtig ! Zeichmimgsrahmen A0 Verlängern
Patrick J. am 02.04.2008 um 12:00 Uhr (0)
Hallo Forum,ich habe eine Frage bezüglich der Verlängerung von Zeichnungsrahen. Ich habe ein DC Zeichnung zu machen mit einem extrem langen A0 Rahmen. Ca. 5700mm lang. Zeichnungsrahmen A0 DIN verlängerungen finde ich nur max. bis (ca. 4000 oder so?) gibt es eine Formel um DIN A0 Rahmen nach DIN zu verlängern.???Ich hoffe das mir jemand helfen kann ...Danke im Voraus
|
