SolidWorks : Biegung an Blechteil
StefanBerlitz am 06.04.2011 um 14:02 Uhr (0)
Hallo JFK,was meinst du denn mit SW macht da keine Regung - heißt so die Fehlermeldung? Die ist mir echt neu, kannst du da mal einen Screenshot von machen?Im Ernst, wie wäre es mit einer vernünftigen Fehlerbeschreibung, was du tust, welche Features du benutzt, was nicht so rauskommt wie du dir das vorstellst, welche Meldungen kommen etc. Ich hab mal auf die schnelle einen Blechstreifen vom Prinzip her so wie dein Bild modelliert, mit Kante-Lasche Features und skizzierter Biegung, und in den ganzen 60 Sekun ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gestreckte Länge in Abwicklung
StefanBerlitz am 15.07.2011 um 13:10 Uhr (0)
Hallo nochmal,hast du dir den Text des Hilfeeintrags durchgelesen und versucht nachzuvollziehen? Zitat:aus der SolidWorks Hilfedatei (und oben aus dem Screenshot)Sie können eine explizite Biegezugabe für eine beliebige Blechbiegung bestimmen, indem Sie beim Erstellen der Biegung den Wert eingeben.ANMERKUNG: Per Definition ist die Biegezugabe die Kreisbogenlänge der Biegung, die entlang der neutralen Materialachse gemessen wird.Heißt also: wenn du eine Biegezugabe angibst ist das per Definition die Kreisbo ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Anzahl der Biegungen in einem Blechteil
StefanBerlitz am 04.03.2005 um 07:37 Uhr (0)
Hallo fossy, da fällt mir auch nichts besseres ein als mit einem Loop über alle Featres zu laufen und mit Feature::GetTypeName den Featuretyp abzufragen. Ob das dann für jede einzelne Biegung allerdings was zurückgibt weiß ich auch nicht ... Im Zweifelsfall mal beim API-Support nachfragen Ciao, Stefan ------------------ Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Rohr als Step Datei abwickeln
StefanBerlitz am 05.04.2011 um 11:39 Uhr (0)

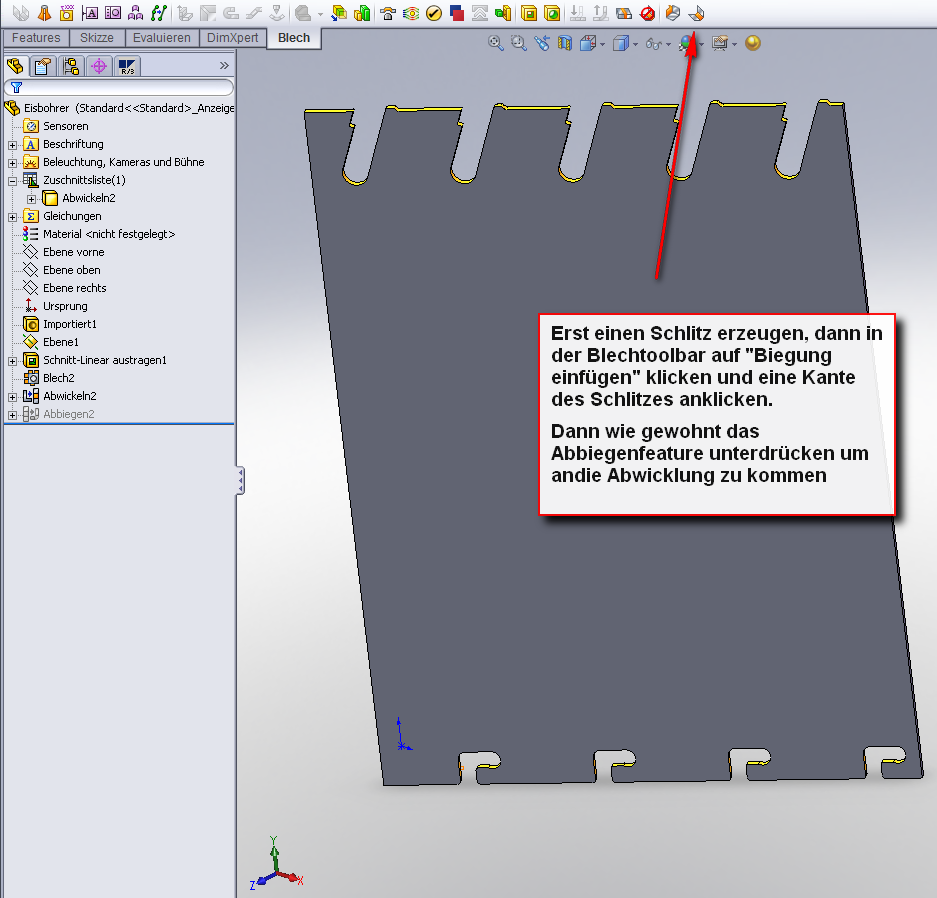

Hallo flyingstar83,folgender Weg klappt bei mir ganz gut: erst einen Schlitz erzeugen (mit einem einfachen, liniearen Schnitt), dann in der Blechtoolbar auf "Biegung einfügen" klicken und eine Kante des Schlitzes anklicken.Zuletzt wie gewohnt das Abbiegenfeature unterdrücken um an die Abwicklung zu kommen. Das funktioniert zumindest mit der 2010 SP5.0 so Ciao,Stefan------------------Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.deStefans SolidWorks Blog
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Zeichnung ertsellen mit unterdrückter Biegung
StefanBerlitz am 11.06.2013 um 14:29 Uhr (0)
Hallo Bremmholz,du brauchst dafür 2 veschiedene Konfigurationen im Modell und in den Zeichenansichten lässt du dann die eine auf die gefaltete und die andere auf die abgewickelte Konfiguration zeigen.Am einfachsten geht das Erstellen der abgewickelten Konfiguration aus der Zeichnung heraus, erzeuge eine normale Modellansicht und wähle dann im Bereich "Ausrichtung" Abwicklung. Dadurch wird im Modell eine von der aktuellen (oder angegebenen) Konfiguration abgeleitete Konfiguration mit dem (einstellbaren Stan ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Blechfeature - Probleme mit Abwicklung
StefanBerlitz am 30.03.2004 um 15:08 Uhr (0)
Hallo Simonizer, Was soll das??? Also was das soll, einfach das Blechfeature wegwerfen und wieder neu zu machen, weiß ich auch nicht, dass ist wirklich reichlich daneben Kann mir jemand helfen? Das ist eigentlich verhältnismäßig einfach: geh ins Modell in die Abwicklung (also die abgeleitete Konfiguration StandardSM-FLAT-PATTERN) und heb dort die Unterdrückung von deinem Blechfeature (und natürlich dann auch von Abwickeln und Abbiegen) wieder auf. Du hast wahrscheinlich deine Konfigurationsopt ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Gestreckte Länge in Abwicklung
StefanBerlitz am 15.07.2011 um 12:59 Uhr (0)
Hallo Andreas,ich bin mir nicht sicher, was du für ein Ergebnis erwartest. Laut Hilfedatei wird bei einer Eingabe des Biegezugabewertes eben die Kreisbogenlänge entlang der neutralen Faser eingesetzt. Bei dir kommt dann also als gestreckte Länge 17 - 2*2.5 + 0.6 + 84 - 2*2*2.5 + 0.6 + 17 - 2*2.5 = 99.2 raus. [Edit: Mittelsegment muss der Biegung natürlich auf beiden Seiten abgezogenw erden ... korrigiert]Auf deinem Screenshot ist leider genau der wichtige Teil für die Abwicklung nicht zu sehen, wie du die ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Blech-Teil aus 2D-Zeichnung
StefanBerlitz am 30.11.2010 um 09:43 Uhr (0)
Zitat:Original erstellt von Seminger:Es kommt noch die Schwierigkeit hinzu, dass die 2D-Zeichnungen fast 17 Jahre alt sind und nie nen Computer gesehen haben.Die kommen noch direkt vom Brett. Es sind weder Biegeradien angegeben noch Radien wirklich dargestellt. Und somit hat jede Biegung nen rechten Winkel.Dann vermute ich mal schwer, dass sich niemand in der Werkstatt jemals um die Abwicklung geschert hat - nach dem ersten Versuch damit ist wahrscheinlich genau das rausgekommen, was du auch in SolidWorks ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Biegeverkürzung/zugabe
StefanBerlitz am 14.09.2012 um 08:17 Uhr (0)
Hallo solas,wie du nach dem Post von Heiko sicher schon gemerkt hast ist das nicht so einfach mit der Biegezugabe/Biegeabzug/Biegeverkürzung. Jedes Material (also nach Stahlsorte, Alu, VA, Kupfer usw.) verhält sich je nach Dicke (es ist für die Biegung ein Unterschied, ob du ein 0,5mm oder ein 10mm Blech biegen willst), Biegewinkel (bei 30° hast du andere Werte als bei 90° oder 145°) und Maschine auf der gebogen wird anders.Zitat:Original erstellt von solas:Ich habe die Rückmeldung bekommen ich müsse für m ...
|
| In das Form SolidWorks wechseln |
|
