SolidWorks : Gewinde in Zylineder schneiden
kmw am 24.06.2011 um 16:44 Uhr (0)
Dann erzeuge Dir eine Hilfsfläche, über Referenzebenen.
| | In das Form SolidWorks wechseln |
 |
SolidWorks : Gewindestange mit 2 verschieden langen Gewinden
kmw am 04.09.2012 um 10:10 Uhr (0)

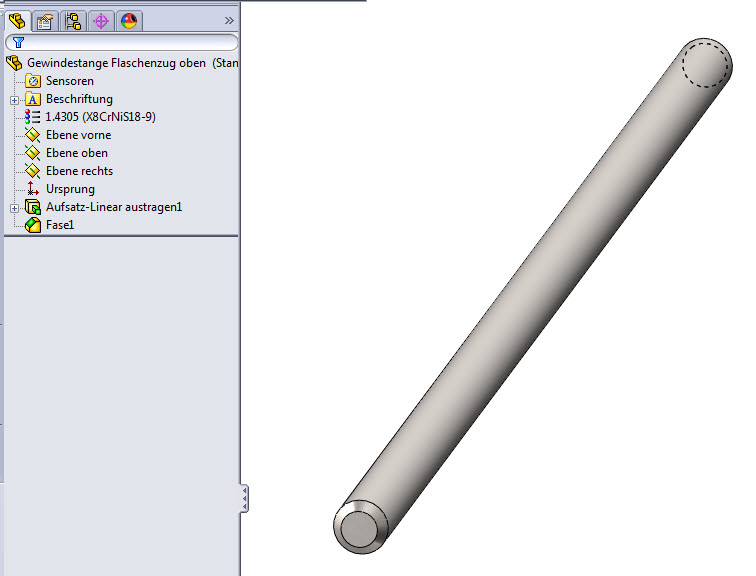

Mein Problem ist schon fast trivial, dennoch kämpfe ich grad damit.Ich möchte 2 unterschiedlich lange Gewinde auf eine Stange modellieren und die Darstellung soll stimmen.Also ganz simpler Zylinder, mit Fase, d=6 oben ein M6 mit 20mm unten ein M6 mit 25mm.Und ich möchte diese beiden Gewinden dann in der Baugruppe sehen, also die Gewindetextur, damit ich beim verbauen weiß, wo das längere Gewinde ist.Hört sich trivial an, mir fehlen aber die richtigen Einstellungen. Die Gewindedarstellung gefällt mir nicht ...
| | In das Form SolidWorks wechseln |
|
SolidWorks : Gewinde in Zylineder schneiden
kmw am 24.06.2011 um 16:35 Uhr (0)
Dazu gibts den Bohrungsassistent. Eine Fläche selektieren und dann in den Bohrungsspezifikationen den Bohrungstyp gerade Gewindebohrung raussuchen. Über die Position dann Punkte setzen.
| | In das Form SolidWorks wechseln |
|
SolidWorks : Gewindeattribute für importierte Daten
kmw am 12.01.2012 um 16:49 Uhr (0)
Nach einem Datenimport fehlen immer die Gewinde, dh. es sind nur Bohrungen vorhanden.Wie "restauriert" man am besten diese Infos ?Was ich meist mache ist, ich schliesse das Loch komplett und erzeuge die Gewindebohrung neu. Das ist aber oft sehr umständlich. Geht das auch einfacher ?
| | In das Form SolidWorks wechseln |
|
SolidWorks : Gewindestange mit 2 verschieden langen Gewinden
kmw am 04.09.2012 um 10:48 Uhr (0)
Vielen Dank, jetzt hab ichs kapiert. Durch den Haken, der die schattierte Darstellung sichtbar gemacht hat, ist es ja ganz einfach, die richtige Seite zu finden.Nicht das ich das sogar mal probiert hatte, aber meine Bildschirmdarstellung war nicht korrekt, also ich hatte immer, wenn ich das zweite Gewinde erstellt habe, das erste nicht mehr gesehen, erst ein Qtrl-Q hats dann richtig dargestellt und jetzt funktioniert das einwandfrei.Manchmal sind die Problemchen ja sowas von banal.
| | In das Form SolidWorks wechseln |
 |
SolidWorks : Kinematik Konus auf Konus
kmw am 12.04.2012 um 16:06 Uhr (0)
Im angehängtem Bild sieht man eine Linienberührung eines Stiftes auf einen Konus.Bei Drehung des Stiftes bewegt sich der große Konus runter und der Stift wandert zur Mitteabhängig von der Gewindesteigung und Winkel des Konus. Jetzt möchte ich das in der Baugruppe korrekt mit Baugruppenbeziehungen simulieren, so das sich die Baugruppe kinematisch korrekt bewegt. Ich möchte das auch assoziativ machen und den Winkel der beiden Konen einstellen.Der große Konus ist geführt in einer Hülse und der Stift in einem ...
| | In das Form SolidWorks wechseln |
|
