SolidWorks : Fehlermeldung Blech Normaler Schnitt
PeppyTrain am 31.03.2010 um 15:07 Uhr (0)
Hallo,ich bekomme hier dauernd Fehlermeldungen beim Schneiden von Blechteilen:Sobald ich versuche "Normaler Schnitt" zu aktivieren, meldet "ES" Fehler.Zunächst dachte ich, es läge daran, dass der Schnitt durch eine Biegung geht, aber das kommt auch beim Schneiden eines Lochs in eine gerade Fläche.Siehe Bildlein in Anlage.Was kann denn das schon wieder sein? Andi------------------Alles, was die Sozialisten vom Geld verstehen, ist die Tatsache, daß sie es von anderen haben wollen. (Adenauer)
|
| In das Form SolidWorks wechseln |
|
SolidWorks : DXF-in SWX-Trichter kanten
snakeelaphe am 28.11.2013 um 08:18 Uhr (15)
Guten Morgen,Mein Vorgänger hatte mal einen Trichter konstruiert, Ich habe davon leider nur .Geo die ich in .DXf konvertiert habe.Nun habe ich diese in SWX importiert und ausgetragen. Jetzt möchte ich diese gern zu einem Trichter rollen(kanten) um ein 3D Model zu erhalten.Welches nach Möglichkeit dann noch im Durchmesser zu ändern geht. Sieht irgend jemand eine Möglichkeit?Mein 1. Gedanke war über Skizzierte Biegung aber das ging nicht. SWX braucht da eine Fixierte Fläche.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Biegen
Jaro am 08.07.2008 um 15:25 Uhr (0)
Hallo,wie kann ich im SolidWorks folgendes erstellen...(Siehe Bild). Es handelt sich um kein Blechteil sondern ein Stahlprofil. Probiert habe ich bereits die VERBIEGENFUNKTION .... es wird immmer das gesammte Teil gebogen...Die Blechbiegefeatures stehen nicht alle zur Verfügung...und welche man benutzen kann, ergeben keine Biegung.Ich bin recht ratlos, in MDT dauert sowas etwa 10 Sekunden 1.Skizierebene festlegen2.Linie an der gebogen werden soll einzeichnen.3.Biegewerkzeug auführen. Richtung, Radius und W ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Blech längst die Kante schlitzen
Hofe am 14.09.2010 um 10:43 Uhr (0)
Hi Michael,ja, das mag sein; gebogen wird das Blech aber immer in der Mitte der Schlitze, vorausgesetzt, es geschieht von Hand. Aber andernfalls wären ja keine Schlitze notwendig.Topic:Ich weiß nicht, was die neuesten SWX-Versionen können, die Aufgabenstellung würde ich entweder nach erstellen der Kantung mit entfalten-ausgetragener Schnitt-falten lösen oder im flachen Blech die Schlitze austragen und dann eine skizzierte Biegung anwenden.------------------Ist mir egal, wer Dein Vater ist; solange ich angl ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Biegungen aus step auslesen
Christian_W am 02.02.2017 um 10:01 Uhr (1)
Zitat:... Der step-Datei ist es völlig wurscht, ob die Viertel-Zylinder-Fläche im Original eine 90°-Biegung oder eine Verrundung oder einfach nur eine durch eine Austragung erstellte Geometrie war.Noch viel schlimmer:Der Step-Datei ist es auch völlig wurscht, ob die Zahlenangaben genau genug sind, um vom importierenden CAD-Programm wieder zu einem korrekten Körper zusammengesetzt werden können oder es überhaupt einen sinnvollen Körper ergibt.Gruß, Christian
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Biegung - Rohr - Mehrkörperteil - Kante
Heiko Soehnholz am 02.02.2018 um 08:17 Uhr (1)
Moin Ralf,da du dich zu den tangentialen Kanten noch nicht geäußert hast, siehe unsere Anregungen:Zitat:Heiko:...sind dies vielleicht tangentiale Kanten? Diese kann man testweise über das Kontextmenü in der Ansicht ausschalten.Zitat:Andreas:...schon mal RMT auf Ansicht und dann tangentiale Kante ausprobiert ?Hast du das denn probiert? Denn meistens sind sie das...------------------Einen schönen Gruß von Heiko- www.dps-software.de - www.iknow-solidworks.de -
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Blechabwicklung von einem Trichter!
Martin Schulz am 27.10.2004 um 11:12 Uhr (0)
Moin, leider geht bei Dir die Abwicklung nicht, da Du hier noch eine Kante drin hast.. Diese Biegung kannst Du ja auch in der Fertigung nicht einfach durch Biegen herstellen.... (geht natürlich schon aber nicht incl. rollen...) Zumindest nicht ohne ein eingens dafür hergestelltes Werkzeug. Dass ist dann ein Umformprozess, und einen solchen kannst Du leider nicht abwickeln... Sorry Probelm hiebei ist ganz einfach die Stauchung bzw. die Verschiebung des Materials... Gruß Martin
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Verzahnte Bleche
Krümmel am 09.11.2017 um 16:05 Uhr (6)
Hallo Alex,Du erzeugst durch Dein Kurvenmuster der Zunge gerade Bereiche an gebogenem Blech , das kann nicht gehen weil da das Blech unterschiedlich dick wird.Versuchs mal mit entfalten linearer Schnitt und wieder falten. Edit: entfalten klappt leider nicht weil Du 20mm Dickes Blech ohne Biegung erzeugt hast und Deine Kontur von 2mm ausgeschnitten ist.Das Teil muss andersrum aufgebaut werden, also 2mm Blech biegen und nicht aus 20mm Blech ausschneiden. Grüße Andreas ------------------Stillstand ist Rü ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Rohr durch mehrfach biegen herstellen
ThoMay am 18.09.2016 um 20:48 Uhr (1)
Hallo und ein Willkommen hier im WeltBestenForum USausD.Einfacher mit ausgeformter Biegung im Blechmodul.GrußThoMayEDIT Bild korrigiert EDIT------------------Hast du Fragen? Brauchst du Schaut mal nach im Bereich Alle Foren = Wissenstransfer.oder Konstrukteure Online hier bei CAD.deRichtig fragen - Nettiquette - Konstruktionshilfen - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Modelle - SolidWorks Videos[Diese Nachricht wurde von ThoMay am 18. Sep. 2016 editiert.][Diese Nachricht wurde von Th ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Blech Verformung.
Krümmel am 08.11.2011 um 19:32 Uhr (0)

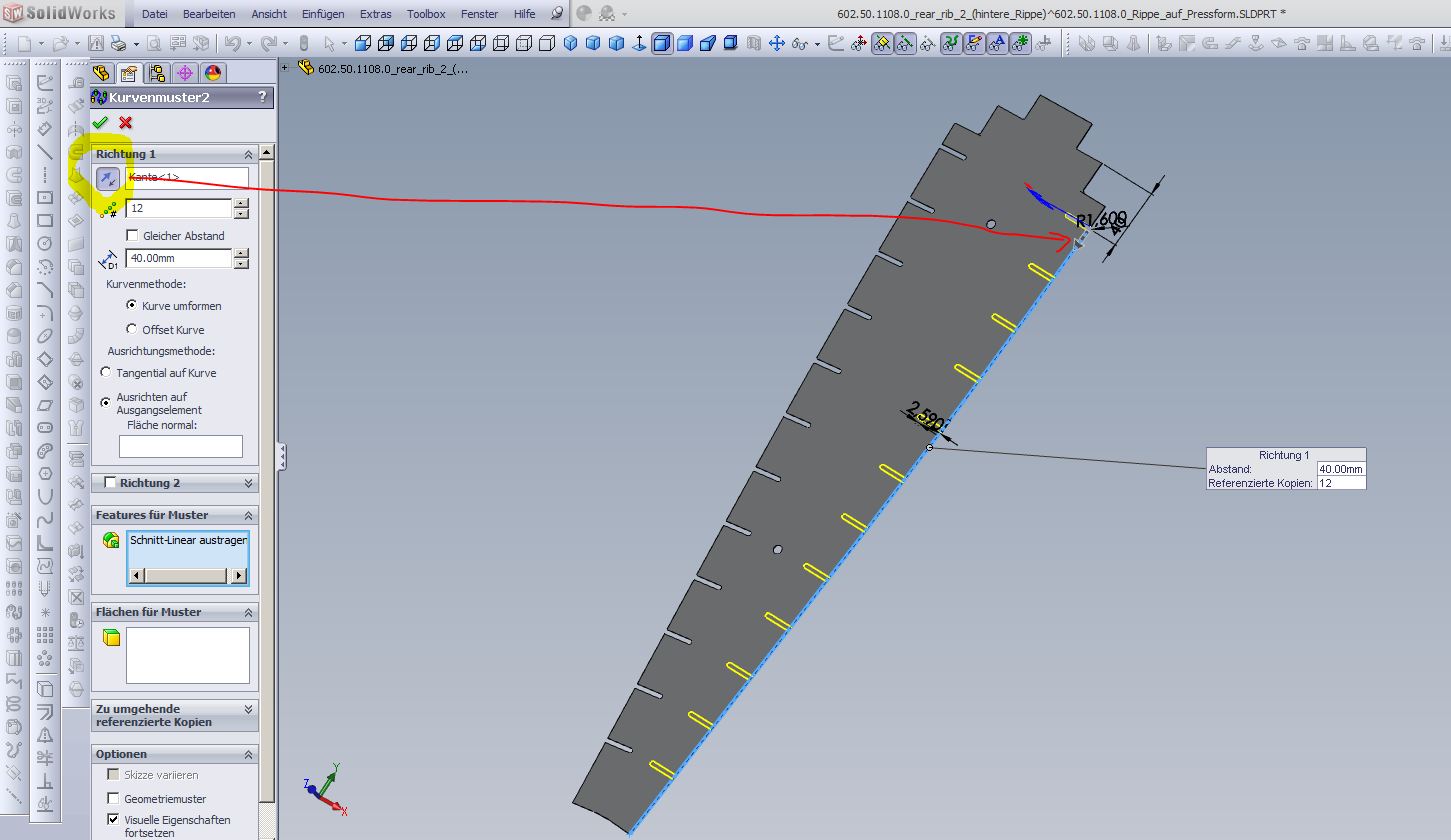

Hallo Stephan,Beim Kurvenmuster musst Du vermutlich die Richtung ändern, bei mir klappt das dann Zu Deiner Lasche , da geht mit Volumenkörper übernehmen nichtsdazu brauchst Du direkt Blech und der Teil der Skizze der komplett eine Lasche geben soll muss ein Spline sein.(Oder mit Spline anpassen zu einem gemacht werden)Nebenbei ist auch auf die Lage der Lasche zu achten , die Biegung muss außerhalb liegen (siehe Bilder)Grüße Andreas ------------------Stillstand ist Rückschritt[Diese Nachricht wurde von K ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Kante-Lasche
Björn Hessberg am 27.07.2021 um 14:40 Uhr (5)
Hallo Zusammen,ich habe da mal eine Blech-Frage:Im Bild sichtbar sind zwei Blech-Flächen. Diese möchte ich gerne mit einer Biegung verbinden.Kante-Lasche und in Laschenlänge die Option 3: Bis Kante und zusmmenführenLeider macht das System zwei Biegungen (Gelbe Vorschau)Bevor die Ratschläge kommnen: ..das haben wir so noch nie gemacht.. Warum so... Ich finde die Methode: Blechflächen mit Biegungen verbinden sehr attraktiv.Kann mir bitte jemand ein Licht aufstecken?Merci und LGBjörn------------------19 J ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Biegefeature
GWS am 26.12.2007 um 05:24 Uhr (0)
Hm, entsprechend des geistigen Horizonts, den ich um die Uhrzeit noch hab, würde ich das Teil aus zwei Körpern aufbauen und am Ende miteinander verschmelzen.Wenn du beim Aufbauen des Teils bei einer Austragung den Haken aus "Ergebnis verschmelzen" herausnimmst, erhältst du zwei getrennte Volumenkörper in einem Teil, die du bezüglich Biegung getrennt bearbeiten kannst, um sie anschließend wieder zu vereinigen. Aber ob das weniger Aufwand ist, als das Teil neu aufzubauen. Ich weis es nicht.Grüße GünterPS.: I ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Wer kann mir das Loft-Feature und dessen Zwangsbedingungen etwas näher erklären bitte
Heiko Soehnholz am 07.01.2014 um 18:32 Uhr (1)
Wie ich schon schrieb:Zitat:Original erstellt von Heiko Soehnholz:Hallo,mit nur der Anwahl der Kurven, könntest du auch nur eine Ausgeformte Oberfläche erzeugen, kein Volumen. Für die Volumenoperation brauchst du 2 geschlossene Profile. Also Kurve plus Linie in der Mitte; Und diese 2x ! (Für je ein Profil). Und auch nicht als Mittellinie.Sicherlich liegt da der Hund begraben.Ich hab gerade keine Zeit Video zu schauen; Und dein Teil hast du leider auch nicht angefügt... So muss eine Mutmassung reichen...Gru ...
|
| In das Form SolidWorks wechseln |
