SolidWorks : Bewegung entlang Kulisse?
Ralf Tide am 10.04.2021 um 21:19 Uhr (6)
Hallo Dirk,auch wenn Du das unter dem Begriff Limit Winkel / Breite Winkel nicht vermuten wirst - hier: https://ww3.cad.de/foren/ubb/Forum2/HTML/033378.shtml#000001hab ich darauf eine Antwort/Lösung gegeben. Vielleicht gibt es auch noch andere Lösungen - der Heiko ist ja unglaublich gut vertraut mit den Möglichkeiten. MMn kann er sich nur mit Andi Spieler messen HTHRalf------------------
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Datei umwandeln
brainseks am 14.09.2004 um 13:34 Uhr (0)
Edrawings hat nach der Installation 30 Tage die Funktionen von der Pro Version. Aber wenn Du in der Edrawing messen willst, ist nicht nur wichtig, dass im SWX das eingestellt wurde, bevor die Datei gespeichert wird, sondern der Viewer mit dem man es öffnet muss ein Pro sein. Bei Dir mit der Testversion öffnen und speichern unter .exe Datei erzeugen, somit ist bei dieser einen Edrawing der Pro Viewer integriert und überall zu öffnen mit Messfunktion. Grüssle
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Ventilinsel CPA10
Bernfried Epting am 27.07.2006 um 15:53 Uhr (0)
HalloHat rein zufällig schon mal jemand eine Ventilinsel Typ CPA10 mit El.Multipol (D-Sub) von Festo modeliert?Von Festo selbst ist nichts zu bekommen. Weder im I-net noch direkt (hab schon mit Esslingen telefoniert).Und der Katalog gibt auch nichts gescheites her. Sonst muß ich sie mit dem Meßschieber abmessen und nachbauen.Aber die einzige an die ich im Moment rankomm zum messen ist in einer Maschine eingebaut.------------------GrußBernfried
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Absolute Koordinaten - wie? wo?
Bananaben am 03.02.2011 um 18:16 Uhr (0)
Hallo B,du kannst in jedem Teil/Baugruppe ein eigenes Kordinatensystem mit selbst definierten Achsen an jeden beliebigen Punkt setzen.(Einfügen - Referenzgeometrie - Koordinatensystem)Dann kannst du beim Messenbefehl dein selbst erstelltes Koordinatensystem auswählen (siehe Bild) und immer von diesem Punkt aus messen.Nur interessehalber, wozu brauchst du es?Gruss Ben------------------Ein Tag ohne Banane ist wie ein Tag ohne Sonne
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Umfang Zylinder messen
Mechmichi am 29.04.2002 um 16:30 Uhr (0)
Ich weiß nicht, ob das allgemein bekannt ist? (Ich hab jedenfalls hier keinen Hinweis gefunden) Habt Ihr schon mal mit der Messfunktion im SWX eine Zylinderfläche "gemessen"? Da wird dann Durchmesser und Umfang angegeben, wobei der Wert für den Umfang sehr interessant ist! Ist nämlich das Doppelte vom tatsächlichen Umfang!!! Sollte da Jemand Radius und Durchmesser verwechselt haben?? Trifft sowohl für 2001, wie auch für 2001+ zu! Gruß Michael
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Kontaktfläche berechnen
ess-jay am 01.10.2010 um 08:01 Uhr (0)
Hallo Jomage,es gäbe einen Weg, aber mit der Formel von Andreas bist du wahrscheinlich schneller...Du könntest deine Baugruppe als Part speichern und von den sich berührenden Flächen Oberflächenoffsets (Abstand 0) erstellen.Wenn du dann die Volumenkörper im Featurebaum (Ordner Volumenkörper) ausblendest, hast du also nur noch die Oberflächen.Dann könntest du mit dem Oberflächentrimmen weiterkommen: deine Wellenoberfläche ist das Trimmwerkzeug, und deine umschlingende Fläche ist die zu trimmende Oberfläche ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Blechabwicklung Rohr
joeschcnc am 26.10.2009 um 21:17 Uhr (0)
Hallo Gemeindevielleicht bin ich etwas Begriffsstutzig aber ich möchte einen Blechring D180 Zeichnen der an den enden zwei Laschen (Nut -Feder)zum messen hat!Das heißt ich lege ihn in ein Rohr ein und anhand des Umfang kann ich den Durchmesser (imn 1MM Steigung) abmessen.Nun mein Problem...wenn ich die Abwicklung Zeichen bekomme ich es nicht Rund Zeichne ich es Rund krieg ich keine Abwicklung (Blech).Da hat doch jemand ne "einfache" Lösung....Gruß Jürgen
|
| In das Form SolidWorks wechseln |
|
SolidWorks : SWX 2005(SP1.1) stürtzt ständig ab!!! HILFE!!!
Jonischkeit am 09.03.2005 um 11:15 Uhr (0)
Hallo Andrei, ich habe inzwischen auch meine erste Spritzgußform in 2005 1.1 erstellt. 2 Abstürze auf 9h SWX -Arbeitszeit, wobei ich den Eindruck einens erheblich langsameren Aufbau der Formnestfunktion hatte (ich muß nochmal mit 2004 messen, ob es nur ein Eindruck ist). So schlimm wie bei dir ist es mit Abstürzen nicht, aber auch nicht direkt berauschend, also für mich: abwarten, 2004 benutzen. Grüße und Trost Michael
|
| In das Form SolidWorks wechseln |
.jpg) |
SolidWorks : Flächen berechen...
myname80 am 19.03.2011 um 19:29 Uhr (0)

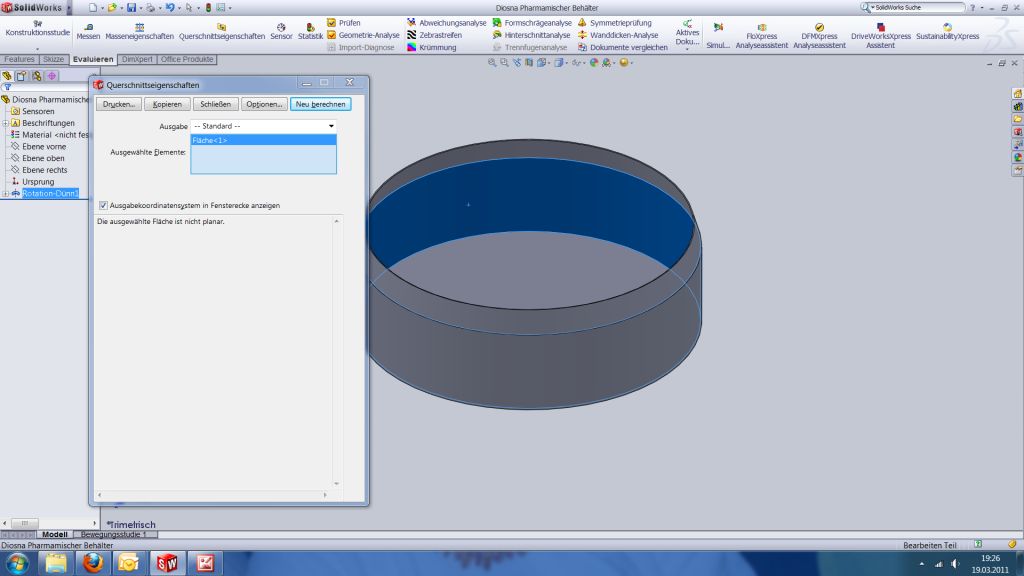

Hallo.Naja ich habe einen Behälter (siehe Foto) und da will ich den Innenring berechnen und wenn ich das Messtool nehme sagt SW mir, dass die Fläche nicht planar ist??Schau mal am Foto, die blaue Fläche würde ich gerne berechnen....wie mach ich das bzw. kann ich mehrere Flächen zusammen messen?Ich mache das mit dem "Querschnittseigenschaften" Toollg[Diese Nachricht wurde von myname80 am 19. Mrz. 2011 editiert.]
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Schnitte richtig legen
myca am 08.02.2010 um 17:36 Uhr (0)
Hi Tobias, Zitat:Kugelgriff:a) Bei einer Halbkugel soll man ja mit 2 Ansichten arbeiten, dies habe ich auch getan, auch hier die Frage ob an sich mein Schnitt und die Bemaßung der Bohrung gut ist oder man eventuell einen Schnitt für die Borhung benötigt (siehe Bild).Das Maß 17,889 kann kein Sch... messen - Gesamtlänge angeben. Schnitt braucht man nicht.G. thomas------------------ [Diese Nachricht wurde von myca am 08. Feb. 2010 editiert.]
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Messungen zwischen Kanten
H.-J. Meyer am 02.08.2006 um 15:53 Uhr (0)
Hallo Forum,Ich will Abstände zwischen zwei Kanten messen. Geht nach dem Start von SW 3-4 mal gut. Danach lassen sich die Kanten nicht mehr selektieren, sondern es werden die angrenzenden Flächen markiert. Ich muss also SW verlassen, neu starten, dann geht es wieder 3-4 mal.Hat da jemand einen Tip?(Ich bin Hobby-User an Wochenenden bei einem Freund in seiner Firma. Der weiß aber auch keinen Rat)GrußHans-Jürgen
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Viewer mit Messfunktion
kmw am 19.01.2012 um 16:42 Uhr (0)
Ich hab eine Frage zum Viewen von Solidworks nativen Dateien, also Zeichnungen als auch 3d Teile.Ist Solidworks eDrawings Professional 64bit-Edition kostenfrei erhältlich ?Mit dieser Software kann man wie ich sehe sowohl SW-Zeichnungen als auch 3d Teile viewen, Schnitte erzeugen und messen und das recht komfortabel, das hab ich getestet.Aber läuft das auf einem Standardarbeitsplatz ohne SW Lizenz und ohne hochwertige Grafikkarte einigermassen gut ?
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Baugruppe ansehen, ohne einzelteile
Torsten Niemeier am 17.05.2011 um 10:54 Uhr (0)
Hallo Robert,ja Du hast recht, man kann sich auf diese Weise die Baugruppe anschauen.Und das wars dann leider auch, sonst geht nix.Will man messen, ist man wohl auf eDrawings-Pro angewiesen.Trotzdem meine ich mich immer noch zu erinnern, daß in SWX2007 bei Öffnen von Baugruppen ohne Einzelteile mehr möglich war.Ist aber vielleicht ein Fall von "früher war alles besser" Gruß, Torsten
|
