SolidWorks : Bemassung vs. Zwischenablage!
G. Dawg am 27.07.2006 um 09:35 Uhr (1)
Danke, HaPe!Du hast meinen Alptraum zu Wirklichkeit werden lassen!!! Genau das wollte ich nicht! Denn ich habe ja die Bemassung schon! Ich wollte nur deren Wert. Leider lässt sich ein Mass nicht mehr messen Auch in der Bemassungseigenschaften lässt sich der Wert NICHT kopieren! (Wieso eigentlich nicht, Mrs. SolidWorks?)Ich denke, das wird ein Verbesserungsvorschlag!------------------SolidWorks is my friend... SolidWorks, frieeeend!
|
| In das Form SolidWorks wechseln |
|
SolidWorks : SW und SolidCAM - einstieg!
m.stockmann am 18.03.2005 um 20:42 Uhr (0)
Hallo Michael, Für die jenigen die sich für dieses Thema interessieren ohne gleich Schulungen zu besuchen, bietet SolidCAM eintägige kostenlose Workshops an, in denen die Grundzüge von SolidCAM vermittelt werden. Informationen sind unter http://www.solidcam.de/ueber/messen.asp zu finden. Dort kann man sich dann auch gleich anmelden. Viele Grüße Michael Stockmann ------------------ ___________ Wenn jeder wüßte wies geht, wärs zu einfach....
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Rohrberechnungen
Andi Beck am 30.07.2013 um 10:32 Uhr (1)
Hallo Don,und herzlich Willkommen hier im Forum.Ich würde das Rohr zuerst normal auf die üblichen Standardebenen projizieren und nur die Schnitte mit deinen Winkeln setzen.Ich denke dabei würdest du es dir leichter machen.Nun, bei deiner Vorgabe setzt du am besten zunächst eine neue Ebene im rechten Winkel zu deiner temporären Achse des Rohres. Anschließend kannst du zwischen dieser Ebene und deinem Schnitt direkt messen.Grüße, Andi ------------------Hast du kein Problem?Such dir eins. ( Und löse es )
|
| In das Form SolidWorks wechseln |
|
SolidWorks : DXF Viewer
swcad am 30.10.2008 um 15:32 Uhr (0)
Hallo,unser Fertigungsleiter möchte einen DXF-Viewer haben mit dem er auch Maße in einer DXF-Zeichnung messen kann. Gibt da eine kostenlose Software. Ich habe mir eDrawingsFullAll von SolidWorks runtergeladen, bei meinem Rechner auf dem SW2008 installiert ist kann ich die DXF-Zeichnungen nachmessen, bei dem Rechner von unserem Ferigungsleiter kann ich die DXF mit dem Programm zwar öffnen aber nicht nachmessen.Gibt es da ein Trick oder eine bessere Software???Gruss Olli
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Bauteil nicht linear austragbar
Robert Hess am 15.03.2010 um 06:24 Uhr (0)
Hallo,um Kanten zu messen im 3D-Modell ist das Vermassen nicht gedacht. Unter Extras findest Du auch eine Meßwerkzeug. Allerdings kann man auch einfach eine Kante anklicken und dann achte mal unten Rechts in der Leiste steht auch die Länge der Kante drin.MFG Robert Hess.------------------"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Abwicklung einer gebogenen Schaufel
Press play on tape am 17.11.2008 um 16:02 Uhr (0)
Die Gesamtlänge eines Splines, den ich gezeichnet habe, zeigt mir SolidWorks an. Die kann ich also messen, genauseo sollte es bei Parabel usw. sein. Ich habe es sogar geschaft ein Blech zu erstellen, er erkennt dann halt keine Biegung. Wenn die Biegung eine solche form haben muß und Du eine Abwicklung brauchst kannst Du aus Teilelementen, also radius kurze gerade radius Dich annähern, das wäre das einzige was mir einfällt.gruß Heiko
|
| In das Form SolidWorks wechseln |
|
SolidWorks : eDrawings: Messfunktion mal da, mal nicht da...
timmer am 29.02.2008 um 17:17 Uhr (0)
vielen dank für die hinweise.leider führt mich das nicht zum erfolgten ergebnis.die werkzeuge bleiben ausgeblendet, obwohl (standardmäßig) für das erstellem der edrwaings das messen aktiviert ist - wie im bildchen zuvor.AUSSERDEM: ich öffne direkt die solid-dateien, das geht ja auch.und über genau diesen weg erscheinen bei manchen dateien die messfunktionen und bei manchen dateien nicht.und bei extra edrawing-dateien ist das auch mal so mal so. ist das nicht komisch?weiß jemand rat?danke noch mal dafür.gr ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Farbeinstellung
Ralf Tide am 14.11.2002 um 19:11 Uhr (0)
Hallo zusammen, @Rein: unter Extras- Optionen- siehe Bild. Da kannst Du wahlweise den Hintergrund oder das Hervorheben - das Koordinatenkreuz - in der Farbe ändern. @Micha: einzige Option ist ( IMHO ) selbst ein Koordinatensystem anzulegen und dies beim messen als Ausgabekoordinatensystem auszuwählen. @Letschinger: da kann man aber -glaub ich- auch jede Farbe einzeln einstellen . Wenns wegen der vielen Farben nicht mehr stabil läuft, könnt ich zur Not auch noch drauf verzichten Bis demnäx Ralf ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Abweichung und Winkel beim STL-Export
Winston Wolf am 24.05.2009 um 12:42 Uhr (0)
Zitat:Original erstellt von dennis69:...Ist mit "Abweichung" die Kantenlänge eines Dreieckes oder der Abstand der Dreiecksfläche zur tatsächlichen Oberfläche oder was anderes gemeint? Ist unter "Winkel" der Winkel zwischen der Tangente der tatsächlichen Oberfläche und der tesselierten Oberfläche gemeint?Ich behaupte jetzt mal, das es nicht schwierig ist eine Beispieldatei aus SolidWorks heraus zu generieren. Diese läßt sich wieder in SolidWorks einlesen und (ver)messen...WW------------------ModelleWerksto ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Profilverzrrung Gewinde
scorpy am 25.07.2019 um 22:43 Uhr (1)
Abend ThoMay, Danke für deine schnelle Antwort aber da ist leider keine Lösung für mich bei. Das Profil kann ich ohne Probleme zeichnen auch auf unterschiedliche Art. Für mich geht es darum ob ich bei dir Art und Weise wie ich es gezeichnet habe. Bei einem Geometrievergleich auch eine Messung durch führen kann um den Unterschied zu messen! Allgemein gibt es ja leider nicht so viel wissen über Wirbeln und erst recht nicht Profilverzerrung. Beste Grüße Scorpy
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Schnitt-Austragung (Volumenkörper)
Heiko Soehnholz am 23.06.2021 um 11:03 Uhr (1)
Moin,also wenn ich da mal nachmesse, finde ich nichts Ungewöhnliches. Exakt 25°Man sollte ich aber auch die Mühe machen, senkrecht zu messen. Immerhin läuft deine Bahnkurve ja aus dem Material heraus.Vor einiger Zeit gab es eine Challenge im SOLIDWORKS Forum. Soweit ich mich erinnern kann, war die Volumenkörper-Austragung untadelig.https://forum.solidworks.com/thread/225474------------------Einen schönen Gruß von Heiko• www.dps-software.de • www.dps-akademie.de • www.iknow-solidworks.de • www.youtube.de/dp ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Blechabwicklung Rohr
Krümmel am 26.10.2009 um 22:47 Uhr (0)
Hallo Klaus das mag schon stimmen wäre aber nie auf die Idee gekommen nach sowas zu suchen Weil, wenn das Bauteil Rund ist kann ich gut Zweipunkt messen,wenn Unrund finde ich das mit wechselnden Messpunkten auchüber Zweipunktmessung heraus! (ich weiß nicht immer)Lehrdorne und Ringe sind in der Hinsicht am Unbestechlichsten.Der reine Umfang gemessen sagt über irgendwelche Fehler der Rundheit gar nichts aus!(komm mal wieder über mein Dreherdenken nicht hinaus )MfGAndreas ------------------Stillstand is ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Wandstärkenanalyse
grisu486 am 24.11.2010 um 07:35 Uhr (0)

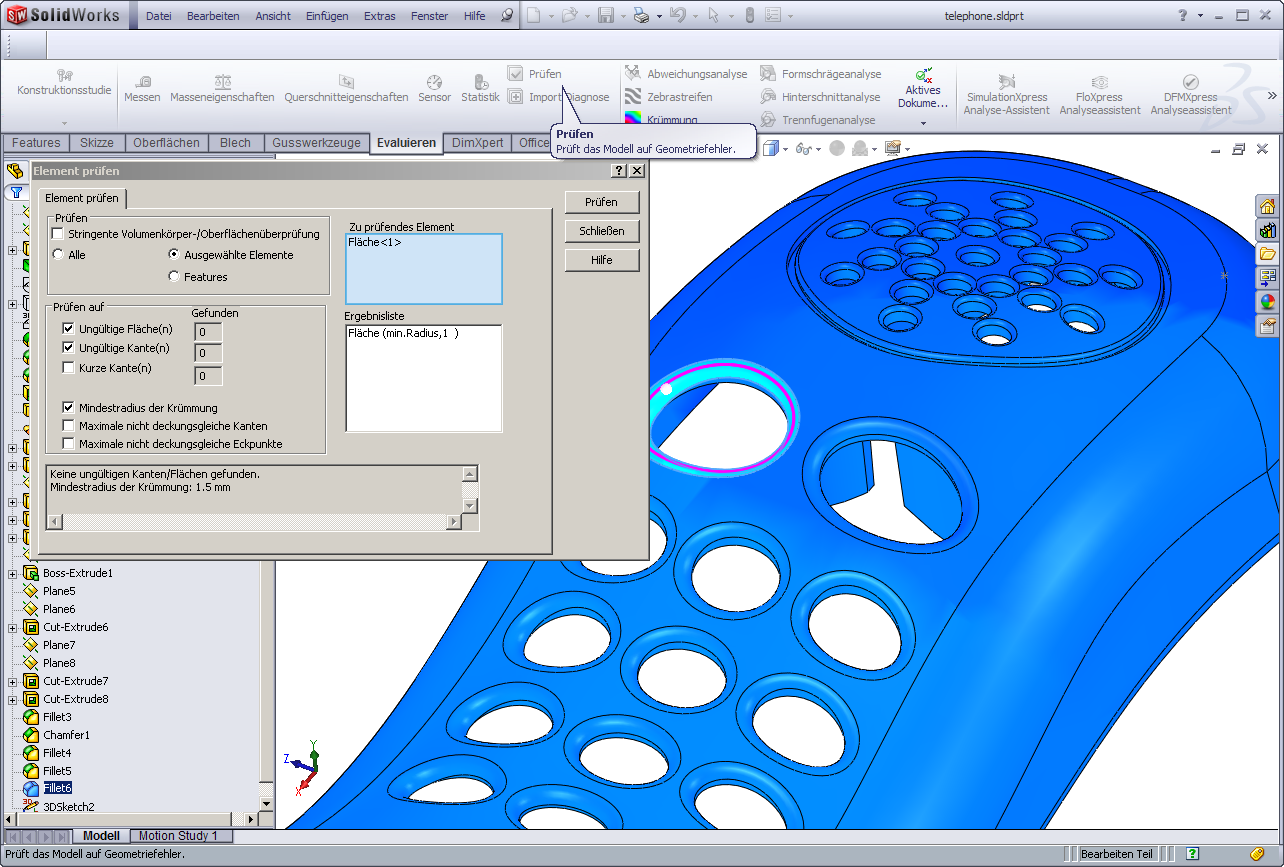

Guten Morgen!Man kann Radien auch noch anders messen, insbesondere, wenn keine Kante vorhanden ist:Evaluieren / Prüfen -- "ausgewählte Elemente" -- Hier die interessanten Elemente / Flächen auswählen / "Mindesradius der Krümmung" und dann -- "Prüfen"Klar gibt es eine Wandstärkenanalyse! Und zwar in den Utilities (Das ist eine Zusatzanwendung, die man einschalten muss, allerdings erst ab SWX Professional)Für mehr Info guckst Du Hilfe ------------------Viele GrüßeUwe MahnerCSWPCSWSTCSWICSWE[Diese Nac ...
|
