SolidWorks : Zeichnung Ansicht Rohrleitungen aufgeklappt
Lenzcad am 23.09.2023 um 15:59 Uhr (1)

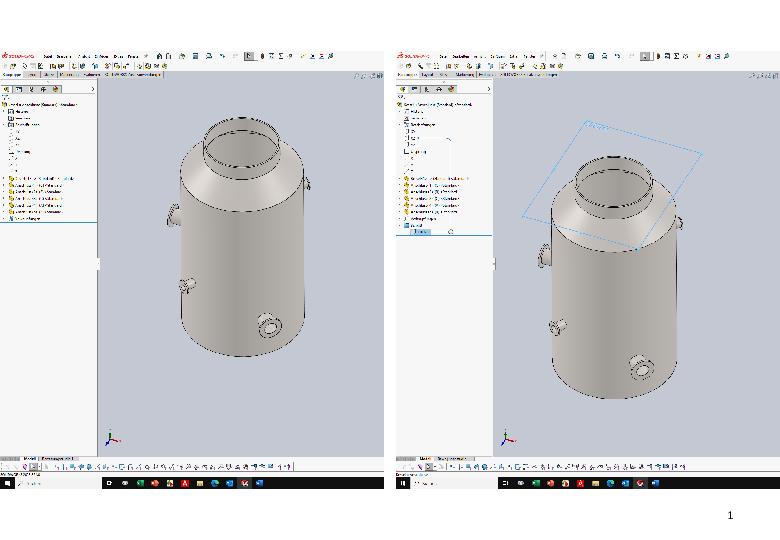

Hallo CR86,gefühlsmäßig würde ich die "alte Darstellung" nicht verwenden. Wenn es aber sein muss, dann wäre das meine spontane Idee. Siehe Anhang.Gruß,Lenz
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Skizze des Bohrungsassistent Features verschiebt sich nicht mit
Ralf Tide am 14.07.2025 um 18:12 Uhr (6)
Historienbasierte Systeme arbeiten so - jedenfalls wie ich das kenne.Der Zeitpunkt der Erstellung von Skizze51 im Video ändert sich nicht durch verschieben im FeatureManager. Du verschiebst "nur" das Feature. Und das funktioniert auch nur weil die Skizze51 keine Eltern hat (außer der angeklickten Fläche). Meiner Meinung nach ist das "nichtverschieben" der Skizze50 eine (nicht seltene) Inkonsistenz der SolidWorks Programmierung.Meiner Meinung nach alles vollkommen logisch. Ähnlich wie Einfügebalken nach obe ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Anleitung zum anpassen der Toolbox
solas am 15.05.2012 um 09:51 Uhr (1)
Hallo Olls Lai LolliIch habe keine Ahnung woher diese Sterne kommen. Sei aber versichert, dass ich da keine schlechten Hintergedanken hatte.Natürlich kannst du durch diese Methode auch das Material einpflegen. Die Variable dafür lautet schlicht "SW-Material" Ich empfehle sie jedoch explizit in den Konfigurationsspezifischen Eigenschaften zu verwenden, da sich das Material auch konfigurieren lässt, wie bei fast allen dynamischen Elementen.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Mit den ausgewählten referenzen kann das Bibliotheks-Feature nicht erstellt werden.
Andi Beck am 02.03.2017 um 20:26 Uhr (1)
Hallo Jens,ich habe dir jetzt mal ein Biblio vorbereitet.Ich verwende die Außenkante, obwohl am Profil ein Radius dran ist.Du darfst die Bohrungstiefe nicht wie vorgesehen verwenden, da es zu einer Dicke Null führt.Ich habe jetzt in allen 3 Konfigs jeweils 0,1 mm weniger angegeben.Getestet natürlich nur an diesem Profil.Evtl. must du da noch etwas spielen.Grüße, Andi------------------Hast du kein Problem?Such dir eins. ( Und löse es )
|
| In das Form SolidWorks wechseln |
|
SolidWorks : 3D Buchstaben
murphy2 am 11.10.2005 um 20:51 Uhr (0)
Logo können wir Pics machen, aber mal ne Frage: Welche Schriftart verwenden Sie? Ist die Schrift ein neues Teil oder wird sie erhaben (oder negativ) auf einen Volumenkörper gesetzt?Bitte Info, dann mach ich Ihnen einige Pics, ich hab SWX 2005, unter anderem. Übrigens - man kann dufte Schrifteffekte in 3d-Studio erzeugen und dann (über STL) ins SWX holen. ------------------Wer bis zum Hals in der Scheisse sitzt, sollte den Kopf nicht hängen lassen.
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Muster in gekrümmte Oberfläche einfügen
Andi Spieler am 23.02.2020 um 18:31 Uhr (1)
Hallo Sagittarius95,Apropo Flächen. Ihr habt nicht zufällig einen Tipp wie man den Umfang einer Ellipse bemaßen kann?Wenn Du Deine Ellipse teilst kannst Du die Pfadlängenbemaßung verwenden.Viele GrüßeAndiS
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zeichnungshintergrund auf weiß stellen
Andi Beck am 30.01.2011 um 17:45 Uhr (0)
Hallo,geh mal über Extras - Systemoptionen - Farben und mach den Haken bei - Festgelegte Farbe für Zeichnungspapier verwenden - rein.Anschließend kannst du darüber bei Zeichnungen, Papierfarbe deine gewünschte raussuchen.Grüße, Andi ------------------Hast du kein Problem?Such dir eins. ( Und löse es )
|
| In das Form SolidWorks wechseln |
026696_BlechabwicklungMitOffsetoberflaeche.zip |
SolidWorks : rondell-teil abwickeln
Ralf Tide am 11.01.2014 um 14:22 Uhr (6)
Hallo D00dy,die logische Erklärung warum es mit Deinem Modell nicht geht, hat Heiko an Thorstens Beispiel erklärt. Alternativ gibt es die Möglichkeit eine der beiden Zylinderflächen durch eine Oberflächenkopie (Offsteoberfläche-Abstand "0") zu erzeugen, eine Wanddicke aufzutragen und die "Schlitzkante" für "Biegungen einfügen..." zu verwenden...HTH & bis demnäx,Ralf------------------
|
| In das Form SolidWorks wechseln |
|
SolidWorks : ab SolidWorks 2016 - Feature Gewinde - Bibliotheksteildatei für ISO-Gewinde
Andi Beck am 05.07.2025 um 16:01 Uhr (1)
Hallo Hico,oben im Beitrag vom 12.3.2017 und 28.7.2019 stehen meine Vorlagen zum Download bereit.Diese sind mit SW2016 bzw. SW2018 erzeugt worden.Du kannst sie ganz normal mit SW2020 verwenden.Nur abwärtskompatibel sind sie nicht.Viel Erfolg.Grüße Andi------------------Hast du kein Problem?Such dir eins. ( Und löse es )
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Render Contest
AndreasBo am 04.12.2007 um 07:12 Uhr (0)
Möchte mich den Gratulationen und Löben anschließen.Habe zwar mit meinen 3 Zählern nicht viel biegen können aber fürs "ertse mal" bin ich sehr zufrieden und Spaß hat es allemal gemacht. (werde bestimmt mal wieder mitmachen)Der Gewinner hat aber auch ein Rendering abgegeben. TOLLGrußAndreasBo------------------ Ich habe/werde die Boardsuche und Google verwenden und mich vor allem an die Netiquette halten, bevor ich frage/antworte.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Grafik/Modell wird beim freien Drehen stark vereinfacht dargestellt
GWS am 10.04.2019 um 10:44 Uhr (1)
Das ist letztlich ein Problem einer Grafikkarte mit zu wenig Rechenleistung. Wen SWX nicht mehr genügend Speicher für die Tesselation zur Verfügung hat, wird eben nicht mehr bis ins letzte Detail gerendert, sondern nur so weit, wie die Grafikkarte reicht. Oder ist bei dir in den Systemoptionen unter Leistung die Checkbox Software OpenGL verwenden aktiviert? Wenn die Grafikkarte nur durch Software emuliert wird, geht die Leistung ganz schnell in die Knie.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : In Baugruppen Variablen aus den Bauteilen verwenden
StefanBerlitz am 20.07.2018 um 08:36 Uhr (1)
Hallo Gerald,wenn du es unbedingt über die globalen Variablen machen willst kannst du die in der Paramterbox nach dem Gleichheitszeichen direkt aus dem Featuremanager anklicken. Die Syntax ist ein bisschen merkwürdig, deswegen ist das Klicken einfacher. Dass die nicht bei der Auswahl unterhalb der Parameterbox auftauchen liegt vermutlich an Performancegründen, sonst müsstest du in einer Baugruppe jedesmal, wenn die Parameterbox aufgerufen wird die gesamte Struktur nach Gleichungen und globalen Variablen du ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Schriftart zum Lasern
StefanBerlitz am 30.10.2006 um 13:08 Uhr (0)
Zitat:Original erstellt von anfänger-paul:Die hab ich mir hier mal im Forum gezogen, denke also dass du die verwenden darfst.Das ist so nicht korrekt. Bitte verweise auf den Thread, wo du die her hast, ansonsten gehe ich davon aus, dass du die notwendigen Schritte unternommen hast um sicherzustellen, dass diese Fonts frei verfügbar sind.[Edit] Ich hab mal in die Fonts reingeschaut und mich dann wieder erinnert, wo die her sind: im Thread Schriftzug auf Bauteil steht ein Link zur Seite von TeamWorks, der S ...
|
