SolidWorks : Maß erscheint nicht mehr
Lenzcad am 17.11.2011 um 22:07 Uhr (0)
Hallo Martin,ja ich denke schon. Haken bei "Für Zeichnung markieren" ist gesetzt.Ich habe folgendes probiert: - Bemaßung umbenannt und Wert geändert - Zeichnung erkannte Bemaßung nicht - Bemaßung gelöscht und neue Bemaßung an gleicher Stelle gesetzt - Zeichnung hat neue Bemaßung nach Befehl "Modellelemente" erkanntIst SolidWorks in diesem Bereich etwas labil? Können Maße auch kaputt gehen?Gruß Lenz
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Erstellung einer Hubkurve auf einem Zylinder
Lenzcad am 25.09.2016 um 20:22 Uhr (1)

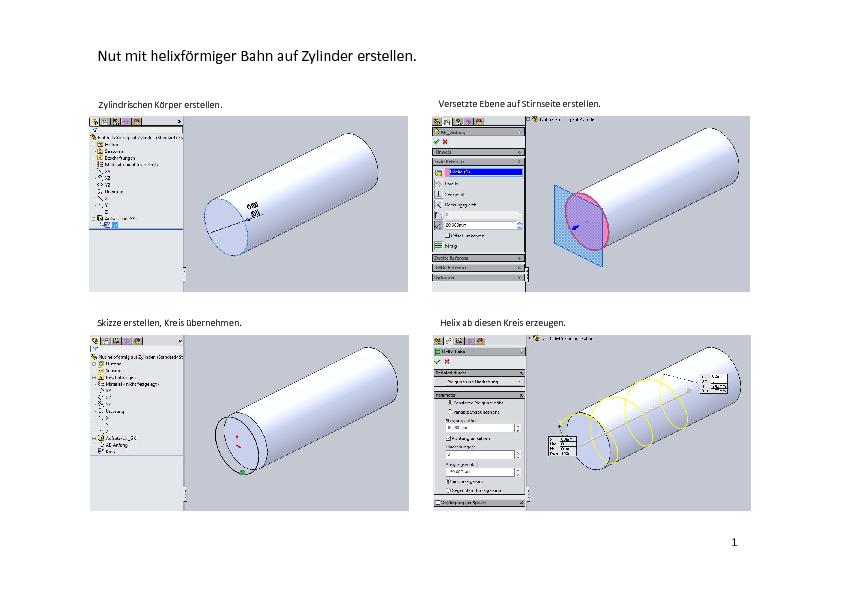

Hallo nomis,anbei eine Anleitung zu diesem Thema. Vielleicht hilft es Dir weiter.Schau Dir doch mal die SolidWorks-Hilfe unter "Austragung" an.Noch ein paar Tipps:- Skizzen immer voll bestimmen.- Eine Ebene kann tangential auf eine zylindrische Fläche erstellt werden.- Werkzeugkörper einer Volumenkörperaustragung nicht verschmelzen.- Nicht benötigte Skizzen löschen.- Feature-Bereich beachten.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Referenzfehler in Baugruppen mit Basis Schema
Lenzcad am 23.01.2017 um 10:31 Uhr (1)
Hallo Tim,wenn Du eine Baugruppe auf eine steuernde Geometrie (Top-down) aufbaust, ist SolidWorks innerhalb einer Baugruppe relativ stark und sicher. Dabei verwende ich gerne Steuerskizzen in der Baugruppe. Diese enthalten die maßgebende Geometrie und zugleich die Geometrie zur Position der Komponenten.Anbei mal ein Beispiel dazu. Es gibt aber mehrere Möglichkeiten so eine Baugruppe aufzubauen und alles hat seine Vor- und Nachteile und jeder seine Vorlieben und Gewohnheiten.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Teile über eine Gleichung unterdrücken
Lenzcad am 08.03.2014 um 16:47 Uhr (1)
Hallo Thomas,wenn es keinen wichtigen Grund gibt, die Unterdrückung per Gleichung zu steuern, dann würde ich es mit einer Konfiguration machen. Siehe angehängtes Beispiel.Noch ein Hinweis: Wenn eine Baugruppe die Gleichungen enthält, die auf einen Komponenten-Namen Bezug nehmen, über SolidWorks umbenannt werden, spielt die Einstellung unter "Systemoptionen Externe Referenzen Komponentennamen aktualisieren wenn Dokumente ersetzt werden" eine Rolle.Gruß Lenz
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Solidworks/ Seil erstellen in Baugruppe
Lenzcad am 25.09.2017 um 20:26 Uhr (1)
Hallo Sascha,stelle doch deine Baugruppe hier rein, dann kann man sich das ganze besser vorstellen und passende Vorschläge für das Seil machen.Es stellt sich auch die Frage, was soll dein Seil können?Soll das Ganze starr sein oder beweglich, soll eine Simulation gemacht werden,...Dann wäre noch hilfreich, wenn du deine Systeminfo ausfüllst, damit man weiß, mit welcher Version du arbeitest.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : SolidWorks hängt sich regelmäßig auf!
Lenzcad am 02.04.2014 um 10:44 Uhr (1)
Hallo Klaus,die wichtigsten Dinge wurden Dir schon mitgeteilt. Anbei noch ein paar Hinweise.Wenn ich an einem Projekt herumschnitze, mache ich bevor immer eine Sicherungskopie, damit ich die Originaldateien gleich wieder griffbereit habe, wenn etwas schief geht.Eine Sicherungsdatei ist auch Sicherungsordner zu finden. Nach einem Absturz kann auch eine Wiederherstellungsdatei gespeichert sein(AppDataLocalTempSWSicherungsverzeichnisswxauto). Sicherungsordner und Auto-Wiederherstellungsordner sind unter "Syst ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Möglichkeiten zur Steuerung einer Baugruppe
Lenzcad am 21.05.2019 um 10:58 Uhr (1)
Hallo StMoll,ich habe mir deine parametrischen Zusammenhänge in der Baugruppe nochmal angeschaut. Da sind ein paar Sachen, die (meiner Erfahrung nach) SolidWorks nicht mag. z.B. wenn aus einer niedrigeren Stufe, auf die Globalen Parameter in einer höheren Stufe zugegriffen wird.Zur Eingabe der gewünschten Länge, mit Verweis auf die handelsüblichen Mindestlängen und den bevorzugten Abstufungen, könnte ich mir z.B. den Weg über die Dateieigenschaften vorstellen. Ich wollte ein Video dazu anhängen, geht aber ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Bearbeitung von STP Dateien in SolidWorks
Lenzcad am 05.06.2016 um 07:20 Uhr (1)
Hallo JoOo,ich weiß nicht, wie Deine Handy-Schachtel letztendlich aussehen soll, aber ich habe Dir annäherungsweise ein Beispiel gemacht.Vorgehensweise:- Handy Step-Modell in BG "Handy u Schale.sldasm" eingefügt.- Komponente Schale erstellt und in BG "Handy u Schale.sldasm" eingefügt.- Komponente Schale bearbeitet. Handy-Grundkörper aus den 3 maßgebenden Konturen nachgebildet.- Davon Offset-Oberfläche erstellt und Wanddicke aufgetragen.- Grundkörper gelöscht.- Schale in zwei Körper gespalten.- Nut und Fede ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Bauteil über Parameter steuern
Lenzcad am 23.03.2020 um 09:09 Uhr (1)
Hallo Björn,ich habe mir dein Bauteil kurz angeschaut.Du hast mehrere Konfigurationen erstellt, teilweise direkt und teilweise über eine Tabelle. Da du die Ansteuerung der Elementanzahl im Muster in jeder Konfiguration gesondert regeln kannst, wird die Elementanzahl nur teilweise angesprochen.Lösche mal alle Konfigurationen und probier die Ansteuerung aus.Das Zusammenspiel und die Möglichkeiten von Konfigurationen sind sehr komplex, bieten aber sehr viele Möglichkeiten.Ich war ca. 10Jahre mit Inventor besc ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : SolidWorks 2009 - Bajonettverschluss
Lenzcad am 27.08.2011 um 19:24 Uhr (1)
Als SWX Neuling habe ich den Bajonettverschluss als Übungsaufgabe benutzt. Bin mit meinem Ergebnis vorerst zufrieden. Vielleicht kann mir der eine oder andere einen Tip geben, wie man es besser machen kann.Ich wollte die Kontur der Bahnmitte zuerst zweidimensional festlegen und dann diese Kontur auf die äußere Mantelfläche übertragen. Daraus dann die passende Nut erzeugen.Gruß LenzGerade entdeckt: Zum testen in der Baugruppe muß die Bahnverknüpfung neu angewählt werden (die wurde irgendwie verworfen). Ansc ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Parameter verknüpfen
Lenzcad am 16.02.2012 um 16:22 Uhr (0)
Hallo Forum,ich habe ein Bauteil "A" in dem nur Skizzen vorhanden sind. Aus der Geometrie der verschiedenen Skizzen ergeben sich bestimmte Parameter.Des weiteren habe ich eine Baugruppe "B" mit dazugehörige Komponenten "C". Jetzt möchte ich Parameter aus "A" in den Komponennten "C" ableiten. Bauteil "A" ist in Baugruppe "B" nicht verbaut. Irgendwie finde ich keinen einfachen (klaren) Weg dies zu machen. Ich bin nach vielen Jahren Inventor das einfache Ableiten von Parametern in Bauteilen bzw. Baugruppen g ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Tangentiale Flächen bei Austragung
Lenzcad am 04.02.2017 um 09:20 Uhr (1)

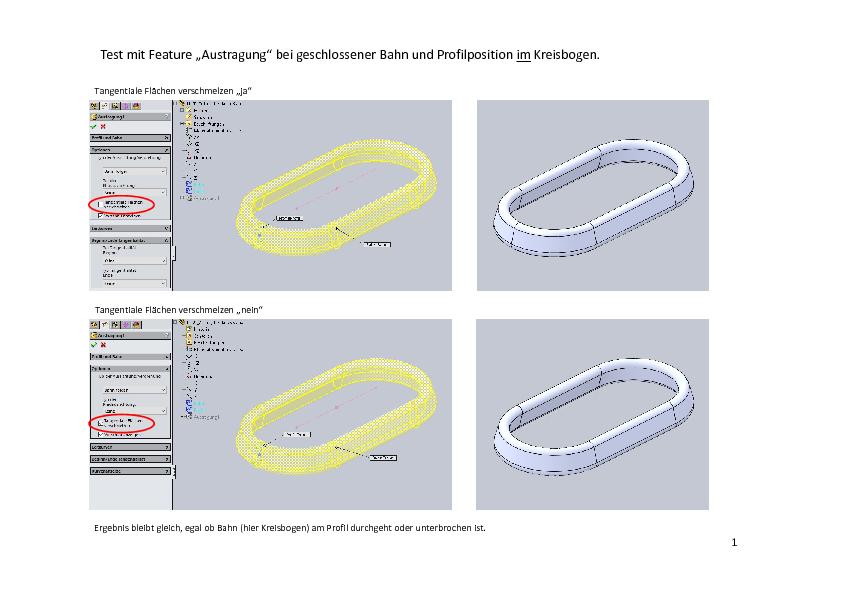

Hallo Ralf, Hallo Forum,ich habe das Verhalten bei einer Austragung in SW2015 bis SW2017, an vier Beispielen getestet. Siehe Anhang. Für mich erscheint das Verhalten von SW2016 und SW2017 stimmiger als bei SW2015. Bei SW2016 und SW2017 hat man nur das Problem, wenn die tangentialen Übergänge dargestellt werden sollen und an der Profilposition, innerhalb eines Bogens, kein Übergang sichtbar sein soll. Ich denke das kann man umgehen, wenn die Profilebene an einem Linienendpunkt gesetzt wird. Es wäre natürlic ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Solid Works wesentlich besser als Inventor
Lenzcad am 30.05.2011 um 07:18 Uhr (1)
Hallo Manfred,auf meiner Liste sind nur Stichpunkte die mir bei den letzten Gesprächen mit zertifizierten Fachleuten als Gedankenstütze diente und es enstanden zum Teil sehr umfangreiche Diskussionen. Vergleiche doch nur mal die Möglichkeiten der Bildung von Musteranordnungen in Inventor und SolidWorks oder wie schaut es mit der Verwendung von Skizzenblöcken bei Inventor aus oder welche Möglichkeiten bietet IV bzw. SWX eine komplexe Baugruppe mit umfangreichen Verknüpfungen zu kopieren usw usw.Ich habe mir ...
|
| In das Form SolidWorks wechseln |
