SolidWorks : SolidWorks 2009 - Bajonettverschluss
Lenzcad am 28.08.2011 um 19:45 Uhr (1)
Hallo Andi,erst mal vielen Dank dass Du Dich mit meinem Übungsstück befasst hast. Deine Tipps sind sehr präzise und hilfreich.Die Verknüpfung der beiden Bauteile durch temporäre Achsen fände ich auch schöner, ist mir aber noch nicht gelungen (wahrscheinlich sehe ich den Wald vor lauter Bäume nicht). Die Abrundung am Ende der Nut habe ich geändert. Die Vorgehensweise mit der Volumenkörperaustragung muss ich mir noch genauer ansehen. Leider habe ich momentan nur Version 2010 zu Verfügung und kann das Beispie ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : SolidWorks Aufsatz/Basis Funktion
Lenzcad am 27.12.2015 um 11:49 Uhr (1)
Hallo Sven,Ich habe mir Deine Bauteile angeschaut. Dabei sind mir spontan ein paar Sachen aufgefallen.- Skizzen sollten immer voll bestimmt sein.- in einer Skizze ist ein kleines Linienstück, das nicht dazugehört.- Ausformungen können auch als Volumen gemacht werden.- Für Schnittansicht im Modellmodus gibt es einen eigenen Befehl.Ich habe Dir ein Beispiel gemacht. Dabei habe ich den Innenraum zuerst modelliert und dann das äußere Volumen. Zum Schluss das Innere vom Äußeren abgezogen. Es gibt aber viele Weg ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : SolidWorks 2016 SP3
Lenzcad am 25.04.2016 um 08:22 Uhr (1)
Hallo zusammen,ich möchte meine derzeitige Meinung auch dazugeben. Ich bin ein Mensch, der sich über gute und gelungene Dinge zeitlos freuen kann. Ich verspüre nicht den Drang etwas Gutes zu ändern, nur weil es das schon länger gibt. Das heißt ich bin kein "Modemensch".Ich sehe die Umgestaltung der Benutzer-Oberfläche in SW2016 hauptsächlich als modische (kurzfristige, dem vermeintlichen Zeitgeist angepasst) Änderung. Vielleicht spielt auch eine gewisse Daseinsberechtigung der betreffenden Entwickler eine ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Gewindewirbeln in Solidworks simulieren
Lenzcad am 09.04.2019 um 06:31 Uhr (1)
Hallo JOk,da ich die Herstellung eines Gewindes mit einem Wirbelmesser noch nie in echt gesehen habe, kann ich es mir nur geistig vorstellen. Ich denke, das Wirbelmesser sitzt auf einem angetriebenen Ring und dieser Ring mit Antrieb sitzt auf dem Schlitten der Drehmaschine. Der Flugkreis des Wirbelmessers ist größer als der Durchmesser des Werkstücks. Die Achse des Wirbelgeräts ist gegenüber des Werkstücks versetzt und je nach Gewindesteigung etwas schräg. Während sich das Werkstück dreht und der Schlitten ...
|
| In das Form SolidWorks wechseln |
BlechgebogenStufeKanten.zip |
SolidWorks : Ausgetragener Flansch mit Schnitt abwickeln
Lenzcad am 05.10.2017 um 09:37 Uhr (1)
Hallo Matthias,da SolidWorks das nicht vorgesehen hat, würde ich mir eine eigene Vorlage für diesen Zweck machen.Ich habe meine Vorlage folgendermaßen aufgebaut:- eine Skizzengeometrie die eine rechteckige Blechplatte auf die gewünschten Werte biegt. Hier kann auch der gewünschte K-Faktor für die große Biegung eingegeben werden.- jeweils eine Skizze in der der Innenradius und der Außenradius dargestellt sind. Hier können Skizzen draufgelegt werden, die sich auf die Bearbeitungen im gebogenen Zustand bezieh ...
|
| In das Form SolidWorks wechseln |
VerknuepfungenueberEingabemaske.zip |
SolidWorks : Parametrische Konstruktion mit Tabellensteuerung in SolidWorks
Lenzcad am 15.05.2016 um 08:15 Uhr (1)
Hallo Haltrain,eine Frage. Soll die Baugruppe mit den veränderten Werten als neue BG gespeichert werden oder soll eine neue BG-Konfiguration entstehen oder wird die bestehende BG mit den geänderten Werten einfach gespeichert?Für die Änderung der Verknüpfungswerte über eine Eingabemaske, habe ich Dir ein Beispiel gemacht. Aber viele Wege führen nach Rom.Als Eingabemaske habe ich eine Eigenschaften-Registerkarte erstellt. Hier werden Werte ausgewählt oder eingegeben. Diese Werte sind dann als Eigenschaft in ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Verschwundene Kanten in Zeichnung
Lenzcad am 26.04.2016 um 10:00 Uhr (1)
Hallo unzufriedenZu: "inwiefern können sich Ungenauigkeiten hereinschleichen?"Z.B. wenn die Skizze nicht vollständig definiert ist, kann durch eine kleine, unbeabsichtigte Verschiebung der Skizzengeometrie oder durch das Zusammenwirken von Beziehungen, die Maßhaltigkeit zerstört werden.Zu: "dann fixiert und anschließend die Verknüpfungen gelöscht, da sie ja nicht mehr von relevanz sind/waren"Sinnvolle Verknüpfungen bestehen lassen. Bei fixierten Komponenten kann es bei Maßänderungen schnell zu Interferenze ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Baugruppe mit Excel steuern
Lenzcad am 18.03.2019 um 16:03 Uhr (1)
Hallo Edwin,ich arbeite viel mit eingebetteten Tabellen. Früher habe ich manchmal Projekte über eine einzige Exceltabelle gesteuert. Dazu habe ich die jeweils in den Komponenten eingebettete Tabelle, mit einer externen Gesamttabelle verknüpft. Diese Methode hat sich aber (bei mir) nicht bewährt. Ich bin dazu übergegangen, umfangreiche Projekte in einzelne, selbständige Module aufzuteilen und diese dann untereinander zu verbinden.Meistens verwende ich eine Tabelle in einem Bauteil oder einer Baugruppe, wenn ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Referenzfehler in Baugruppen mit Basis Schema
Lenzcad am 23.01.2017 um 15:04 Uhr (1)
Hallo Tim,ich habe mir Deine Dateien angeschaut. Ich kann mich den Hinweisen von Heiko nur anschließen.Ich denke Du hast zuerst die Dateinamen geändert, ohne die passenden Tools von SolidWorks zu verwenden. Dann hast Du noch Dein "Schema" durch eine Kopie ausgetauscht. Wenn Du das wieder herstellen willst, musst Du das Ganze sehr sorgfältig zurückbilden. Ich glaube, neu machen ist hier leichter.Aus eigener Erfahrung, würde ich alle Komponenten extern speichern. Mit virtuellen Komponenten hatte ich bei Top- ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Pack and Go
Lenzcad am 26.04.2017 um 07:39 Uhr (1)

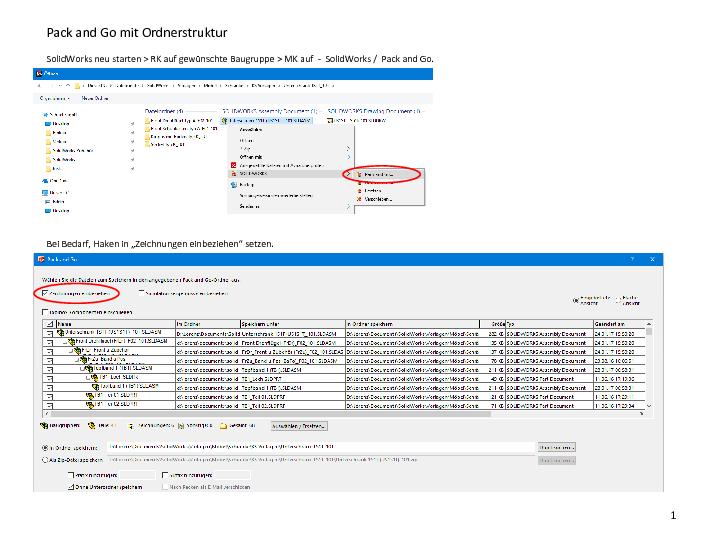

Hallo Tesla,es gibt Möglichkeiten, damit Pack and Go eine Gruppe von Dateien zum Deaktivieren erkennen kann:- die gewünschten Dateien in einen Ordner legen. In Pack and Go die Funktion "Suche / Ersetzen" öffnen Suche: im Ordner Nach: (Ordnername) Elemente deaktivieren ...te Auswahl aufl...- die gewünschten Dateien mit einen Präfix oder Suffix oder einer gemeinsamen Zeichenreihenfolge versehen. In Pack and Go die Funktion "Suche / Ersetzen" öffnen Suche: Name Nach: (Zeichenreihenfolge) Elemente deakt ...
|
| In das Form SolidWorks wechseln |
BGsuchtKompo_RAMgehtvor.zip |
SolidWorks : Massive Probleme mit falscher interner Kennung
Lenzcad am 12.09.2017 um 14:23 Uhr (1)
Hallo Michael,ich habe mir nicht alle Beiträge zu deinem Thema durchgelesen, aber vielleicht sind dir meine Notizen und Videos, die ich gemacht habe evtl. nützlich.Schau bitte zu Punkt 172 in meinen Merkpunkten. Lass dich von meinen Abkürzungen nicht verwirren und ich gebe auch keine Garantie auf Richtigkeit.In den Videos sieht man, wie es sich in der Praxis verhält.Evtl. auch in der SW-Hilfe unter Suchroutine für referenzierte Dokumente schauen.Wenn ich ein Problem mit Doppelbenennungen habe, lege ich all ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Top down Komplettkonstruktion
Lenzcad am 08.10.2011 um 09:34 Uhr (0)
Hallo Clinton,Andreas hat es schon auf den Punkt gebracht.Ich haben in den letzten Jahren sehr viel mit Mastermodellierung mit Inventor gemacht (Vorrichtungsbau, Stahlbau, Maschinenbau, Holzbau, Tischlerei, usw). Wenn der Aufbau gut durchdacht und gut strukturiert ist, können Baugruppen entstehen mit erstaunlichen Funktionen und sehr nützliche geometrische und parametrische Zusammenhänge. Die Kunst ist dabei, welche Bauteile/Gruppen baue ich unter welchen Voraussetzungen mit welcher Methode auf. Dabei muss ...
|
| In das Form SolidWorks wechseln |
