SolidWorks : Ansichten zueinader vermaßen
Lenzcad am 15.11.2011 um 06:10 Uhr (0)
Diese Art der Bemaßung ist zwar ungewöhnlich, aber im Sonderfall würde ich das so machen:Das Bauteil in eine Baugruppe zweimal einfügen. Mit Verknüpfungen passend platzieren, so dass einmal "Oben" und einmal "Seite" nach oben zeigt. Dann die Baugruppe in eine Zeichnung ableiten und vermaßen.Gruß Lenz
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : 3d Punktkoordinaten
Lenzcad am 01.12.2016 um 09:08 Uhr (1)
Hallo Gunnar,das XYZ Punkte File enthält Referenzbemaßungen zu den Strecken in der 3D-Skizze. Diese werden zur Berechnung des Werts einer Globalen Variable im Gleichungseditor verwendet. Dort wird der Abstand zum Nullpunkt noch abgezogen und auf die gewünschte Dezimalstelle gerundet. Dieser Wert wird dann von Dateieigenschaften übernommen. Die Dateieigenschaften werden mit der Tabelle in der Zeichnung verknüpft.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
|
Inventor : 2011: Schattierte Iso-Ansicht in IDW wird schwarz
Lenzcad am 16.07.2010 um 10:07 Uhr (0)
Hallo Holzwarth,ich habe auch das Problem gehabt. Durch Umstellen in Dokumenteinstellung/Zeichnung/Schattierte Ansichten von "Immer" auf "Nur offline" habe ich dieses Problem übergangen.Leo hat mit seinen Argumenten sicher recht. Ich denke aber, wenn man nicht übertreibt, kann mann diese "Lösung" schon verwenden. Zumindest solange, bis Autodesk auf diesem Gebiet etwas brauchbares entwickelt.Gruß Lenz
|
| In das Form Inventor wechseln |
|
Rund um Autocad : Gesamtfläche Regionen
Lenzcad am 22.07.2004 um 13:17 Uhr (0)
Hallo Leute, ich habe eine 3D-Zeichnung mit mit vielen einzelnen Regionen, alle liegen relativ nah zusammen. Ich brauche die Gesamtfläche aller Regionen. Mit area muß ich jedes einzelne Objekt anklicken, das dauert sehr lange und ich weiß zum Teil nicht mehr was ich bereits ausgewählt habe. Weiß jemand eine Lisp oder so was, bei der ich alle Objekte auf einmal auswählen kann. Mit Suchen bin ich nicht fündig geworden. Vielen Dank Gruß Lenz
|
| In das Form Rund um Autocad wechseln |
|
SolidWorks : Mittelkreuze Beziehung wieder herstellen
Lenzcad am 29.10.2011 um 06:46 Uhr (0)
Hallo Volker,ich weis nicht ob Dir das weiter hilft? Ich habe Bauteile mit mehrere Konfigurationen erstellt. Zu jeder Konfiguration eine Zeichnungsableitungen mit zwei Ansichten (1x Vorderansicht und 1x Profilschnitt) gemacht. Wenn ich die Konfiguration in der Zeichnung geändert habe, wurde nach "Aktualisieren" zwar die Vorderansicht aktualisiert, die davon abgeleitete Schnittansicht blieb jedoch (unbemerkt) im alten Zustand. Wollte ich dann Bemaßungen zurechtrücken, wäre ich fast verzweifelt. Erst als ich ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Rohrspiralle mit zwei Achsen
Lenzcad am 25.07.2011 um 06:01 Uhr (0)
Hallo Forum,ich bin SW Neuling und habe diesen Beitrag als Übungsbeispiel gemacht. Ich habe mir zuerst die Frage gestellt, was kann ich spiegeln und was anordnen. Dann habe ich den Grundriss als Oberfläche linear ausgetragen. Daneben einen Keil skizziert, wegen der gleichmäßigen Steigung. Diesen dann auf der Fläche angerissen. Dieser Anriss dient in einer 3D Skizze als Pfad für die Austragung der halben Windung. Die halbe Windung gespiegelt und als Muster angeordnet.Das Ergebnis schaut so ähnlich aus wie a ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Bemaßung einer theoretischen Linie
Lenzcad am 25.08.2023 um 09:29 Uhr (1)

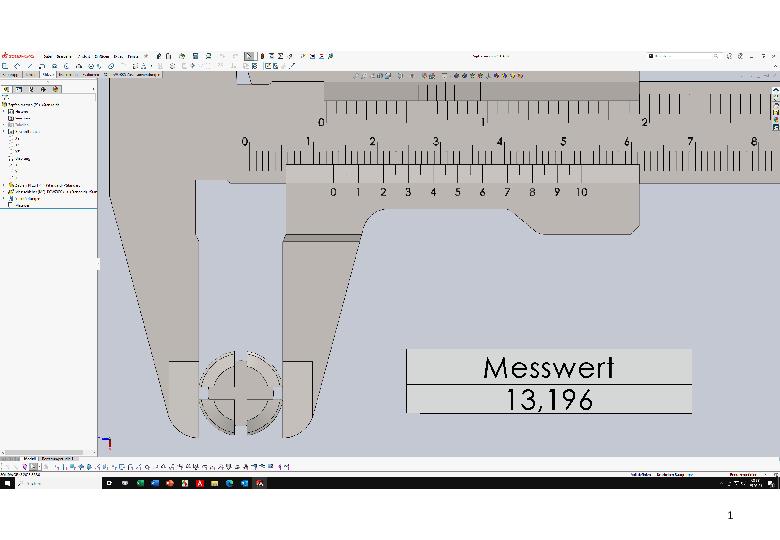

Hallo Klaus,jetzt verstehe ich (hoffentlich) was gemeint ist. 9cheater9 will den äußeren Zapfendurchmesser (Anhang Seite 2) mit in der Vorderansicht, in der auch die Nuten sichtbar sind, anzeigen.Durch den geringen Versatz der beiden Konturen würde ich diese Darstellung vermeiden. Wie Christian es auch bereits geschrieben hat.Wenn es aber trotzdem so sein soll, würde ich evtl. vor den Nutenfeatures einen Oberflächenversatz 0 machen und diesen in der Zeichnung mit anzeigen.Die Darstellung von Christian, mit ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Problem
Lenzcad am 06.09.2018 um 07:15 Uhr (1)
Hallo Christian,anbei eine Baugruppe die deinen Vorgaben entsprechen müsste.Einen Aufbau, bei dem der Plattenstoß immer mittig ist, habe ich nicht vorrätig gehabt. Ich habe diese Variante erst heute Früh gemacht.Ein paar Hinweise:Die Länge der Blechplatte unter Gleichungen "Länge A" eingeben.Die Rahmenlänge in der Steuerskizze "Lä u Br Rahmen" eingeben.Den Rückstand der Blechplatten zum Rahmen in "Lä u Br Blech" eingeben.Die Profilgrößen der Vierkantrohre sind mit Tabelle konfiguriert und können dort ergän ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Maß erscheint nicht mehr
Lenzcad am 17.11.2011 um 20:58 Uhr (0)
Hallo Forum,ich habe folgendes Problem. Ich hatte ein Bauteil erstellt mit ca. 140 Konfigurationen. Aus jeder Konfiguration habe ich ein eigenständisches Modell mittels makro erzeugt. Dazu gibt es je eine Zeichnungsableitung mit zwei Ansichten. In diesen Ansichten habe ich mit "Modellelemente" die Bemaßungen aus dem Modell geholt. Soweit alles OK.Jetzt muss ich von jedem Modell noch eine weitere Zeichnungsableitung machen. In dieser neuen Zeichnung habe ich die Modellmaße wieder mit dem Befehl "Modelleleme ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zuschnittlisten Problem
Lenzcad am 10.08.2017 um 08:56 Uhr (1)
Hallo Klaus,ich verwende Mehrkörperteile auch nur selten. Deshalb bin ich auch mit Zuschnittlisten und deren Eigenleben nicht so routiniert.Wie du schon geschrieben hast, kann man die Zuschnittliste auf der Zeichnung nicht auf eine abgeleitete Konfiguration einstellen. Ich habe deshalb in meiner Vorlage die Option - Dokumenteigenschaft Schweißkonstruktion Abgeleitete Konfigurationen erstellen - abgeschaltet. Im Modell erstelle ich, wenn notwendig (sehr selten), eine normale Konfiguration "Abgewickelt" un ...
|
| In das Form SolidWorks wechseln |
