SolidWorks : Gleichungen fehlerhaft bei unterdrückten Teilen
Lenzcad am 04.06.2023 um 14:45 Uhr (1)

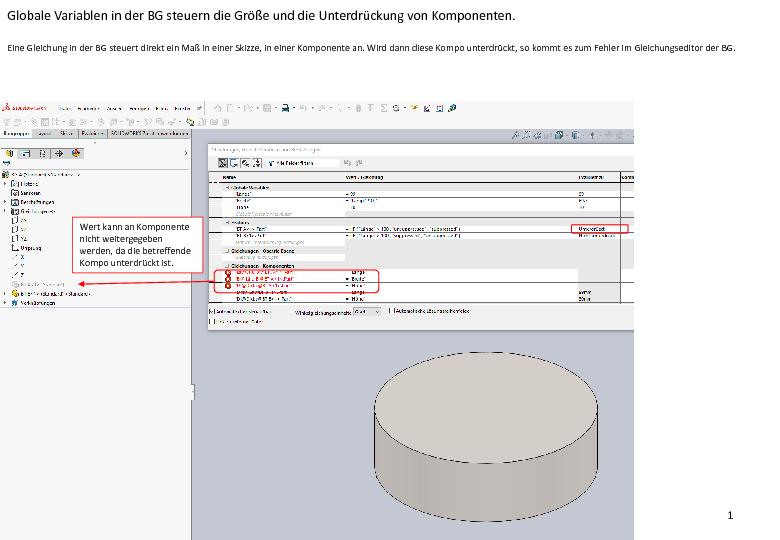

Hallo winan,damit ich Komponenten unterdrücken kann, ohne dass die Steuerung von oben fehl geht, verwende ich entweder eine Baugruppenskizze oder ein zusätzliches Exemplar. Siehe Anhang.GrußLenz
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Körper voneinander abziehen / Boolsche Operation
Lenzcad am 25.04.2017 um 08:53 Uhr (1)
Hallo Peggit,Du hast die Baugruppe geöffnet. Die Komponente, von der die andere abgezogen wird, ist im Modus "Bearbeiten". Beide Komponenten sind Bauteile und enthalten einen Volumenkörper.Dann müsste es gehen.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Flexibleunterbaugruppe
Lenzcad am 24.05.2013 um 11:38 Uhr (0)
Hallo Xaver,ich finde es von deiner Seite sehr gut erklärt.Hallo SigiCad,in deinem speziellen Problem, denke ich, könnte eine Unterbaugruppe die flexibel geschalten ist, evtl. eine Lösung sein. Den grundsätzliche Aufbau wie in deinem Beispiel, finde ich nicht optimal. Um näheres sagen zu können, müsste ich mehr wissen.Ich nehme mal folgendes als Beispiel an:- Euer Projekt, ich nenne es "Pro1" besteht aus 1000 Baugruppen. Diese nenne ich "HBG1", "HBG2" usw. (Mehrzahl HGBs)- Alle HBGs beinhalten unter andere ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Verzahnte Bleche
Lenzcad am 12.11.2017 um 17:58 Uhr (1)
Hallo Thomas,dazu habe ich die oberen Blechstreifen vor dem "Kombinieren" mit "Fläche verschieben" dicker gemacht. Somit ist ein Spalt entstanden. Siehe Bild "U Blech 3".Gruß - Lenz
|
| In das Form SolidWorks wechseln |
|
SolidWorks : bespiegeltes Bauteil - Anfänger!
Lenzcad am 08.05.2019 um 07:15 Uhr (1)
Hallo Volker,stell dir vor, du möchtest dir einen Leiterwagen bauen. Du hast eine grobe Vorstellung im Kopf wie das Ganze werden soll. Da ist einmal der kastenförmige Aufbau mit einer Ladefläche, zwei Seitenwände, einer Vorder- und einer Rückwand. Dieser Kasten liegt hinten auf einer starren Achse und vorne auf einer drehbaren Achse. Die Achsen haben jeweils zwei Räder, links und rechts. Die vordere Achse hat eine Deichsel und kann damit gelenkt werden. Jetzt nimmst du einen Zettel zur Hand und schreibst d ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Bauteil als Blech konvertieren
Lenzcad am 06.12.2016 um 15:52 Uhr (1)
Hallo Guido,lade das Bauteil nochmal runter (Ich habe den Anhang ersetzt). Bei mir kann ich das Bauteilende verschieben, ohne einer Fehlermeldung.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Top Down Methode und mehre Baugruppen
Lenzcad am 08.03.2016 um 07:55 Uhr (1)
Hallo Sascha,ich denke in Deinem Fall, wäre eine steuernde Baugruppenskizze evtl. sinnvoll und ausreichend. Das muss meines Erachtens keine Layoutskizze sein. Schau Dir mal das Beispiel "Schubkasten" in diesem Beitrag an.http://ww3.cad.de/foren/ubb/Forum2/HTML/029279.shtml#000025Hallo Thomas,wenn ich eine BG mache, die durch eine Komponente gesteuert wird, und diese steuernde Komponente "austauschfähig" sein soll, dann mache ich das wie folgt:- Ich füge die verschiedenen, möglichen Steuerkomponenten in ein ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : zuschnittsliste ohne schweisskonstruktion
Lenzcad am 18.08.2017 um 08:38 Uhr (1)
Hallo genjuro,das geht schon. Kommt darauf an, welche Informationen deine Komponenten in der Baugruppe an die Stückliste übergeben und wie deine Stückliste aufgebaut und verwendet wird. Vielleicht kannst du ein einfaches Beispiel hier einstellen.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Modellboot Baugruppe Probleme beim Verknüpfen
Lenzcad am 27.04.2016 um 10:41 Uhr (1)
Hallo meddie,ich habe Deine BG angeschaut. Ich denke das ist ein Fall für eine Top-Down Konstruktion. Das heißt ein steuerndes Element gibt die Maße für die Komponenten vor. Ich habe Dir ein Beispiel gemacht. Es gibt aber verschiedene Möglichkeiten.Gruß - Lenz
|
| In das Form SolidWorks wechseln |
GriffbisTopfverlaengern.zip |
SolidWorks : Verschmelzen von Bauteilen
Lenzcad am 07.08.2017 um 17:53 Uhr (1)
Hallo Christian,es geht auch ohne zusätzlicher Skizze, mit Fläche verschieben. Siehe Video.Aber wie bereits erwähnt, viele Wege führen nach Rom.Gruß - Lenzund schönen Feierabend!
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Umgrenzungsrahmen erzeugen
Lenzcad am 16.07.2013 um 14:38 Uhr (0)
Hallo Andi,diese Option von "Komponente verschieben" habe noch nicht gekannt. Das scheint ja echt eine große Hilfe zu sein.Vielen Dank!GrußLenz
|
| In das Form SolidWorks wechseln |
|
Inventor : Komponente plazieren
Lenzcad am 09.02.2006 um 22:39 Uhr (0)
Hallo Forum,wie kann ich in einem Arbeitsschritt ein Bauteil in eine Baugruppe auf 0,0,0 einfügen und fixieren (die erste Komponente ist bereits vorhanden). Geht das überhaupt? Bisher habe ich die Komponenten per LMK in der Baugruppe abgelegt und dann unter Eigenschaften/Exemplar die Koordinaten auf 0,0,0 abgeändert und fixiert.lg Lenz
|
| In das Form Inventor wechseln |
|
SolidWorks : Körper Verschieben teil weiter verwenden
Lenzcad am 09.08.2013 um 21:26 Uhr (1)
Hallo Norbert,ich glaube du verrennst dich in eine Konstruktionsmethode die für dein Projekt nicht besonders geeignet ist. Ich würde an deiner Stelle die grundsätzliche Vorgehensweise überdenken.Gruß Lenz
|
| In das Form SolidWorks wechseln |
