CATIA V5 Allgemein : StepBAUGRUPPE in Catpart
NilsArmstrong am 07.06.2019 um 14:17 Uhr (1)
Hallo,ich habe eine Baugruppe in Stepformat, und habe die Aufgabe daraus ein Catpart zu machen. Wenn ich die Step im Catia öffne wird automatisch eine "Catproduct" daraus.Wo stelle ich ein, das Steps nur als part importiert werden?mfgNils------------------N.K."... muss es funktionieren, oder darf es etwas von SIEMENS sein?"
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Baugruppe mit unterschiedlichen Settings
NilsArmstrong am 19.10.2020 um 12:44 Uhr (1)
Hallo,ich habe eine Vorrichtung, in der mehrere Unterschiedliche Teile bearbeitet werden können.So sollen zum einen die unterschiedliche Geräteteile (alias Artikel) als auch unterschiedliche Position an Aufnahmen abgebildet werden.Ich bin an der Stelle, das ich für jeden Artikel eine separate Baugruppe erstelle. Was ich aber auch sub-optimal finde.Mit der Zeit ist die Baugruppe ziemlich aufgebläht.Im Solid-Works gibt/gab es die Möglichkeit mit unterschiedlichen Konfigurationen zu arbeiten.Wie setze ich das ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Schnitt durch 2-fach abgewinkelte Bohrung
NilsArmstrong am 19.02.2021 um 11:03 Uhr (1)
Hallo @ All,ich möchte eine Bohrung, welche unter 2 verschiedenen Winkeln zum Koordinatensystem liegt in der Zeichnung vermaßen. In der Zeichnung fängt Catia die entstandenen Ellipsenmittelpunkt nicht.Auch weigert sich Catia eine Mittellinie in die schräg verlaufende Bohrung zu setzen.Deshalb habe ich eine Hilfskonstuktion im GSD erzeugt, damit ich für die schräge Schnittlinie etwas zum "fangen" habe.Das ist aber "durch die Brust ins Kreuz".Deshalb meine Frage in die Runde: Wie würdet ihr die Bohrung schn ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Part / Assembly : Catpart in Catproduct wandeln
NilsArmstrong am 20.04.2021 um 10:17 Uhr (1)
Guten Tag Catia-Gemeinde,ich habe eine CAD-Datensatz zu einem Schneid-Werkzeug bekommen.Mein Problem ist, das alle Schneidplatten (ect.) in einer Part-Datei zusammengefasst sind.Ich habe angefangen, eine "Aktivteil.CATproduct" anzulegen, und kopiere die einzelnen Schneidplatten in je eine separate CATPart-Datei. Das ist mir aber zu langatmig bei ca 50 Schneidplatten.Kennt jemand unter Euch eine Möglichkeit, wie das schneller um zusetzen ist?Und würde dieses natürlich auch hier im Forum kommunizieren?Besten ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Allgemein : Catia beschleunigen
NilsArmstrong am 17.01.2022 um 09:25 Uhr (1)
Guten Morgen,ich arbeite aktuell an einem Hallenlayout von einem unserer Gebäude.Catia (V5 R30) ist nun nicht gerade das ideale Programm hierzu.Die Zeichnungsaktualisierung Dauer mitunter 1,5 Stunden.Ich habe die einzelnen Elemente der Anlagen vereinfacht um die Aktualisierung ein bisschen zu beschleunigen.Frage: Gibt es Möglichkeiten / Optionen um die Zeichnungsaktualisierung zu beschleunigen (Änderung der Toleranz, etcetera)?Mit freundlichen GrüßenNils Krompholz------------------N.K."... muss es funktion ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Catia beschleunigen
NilsArmstrong am 20.01.2022 um 09:42 Uhr (15)
Guten Morgen Bernd,Deine Hinweise haben mir sehr weiter geholfen. Die Zeichnungsaktualisierung dauert nun wenige Sekunden statt mehrerer Minuten bzw. Stunden.Danke!GrüsseNils------------------N.K."... muss es funktionieren, oder darf es etwas von SIEMENS sein?"
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : 3 GigaByte große Step in Catia V5 R20 öffnen
NilsArmstrong am 30.03.2022 um 13:39 Uhr (1)
Guten Tag,ich habe von einem Kollegen die Anfrage erhalten ob testen kann eine 3GB große Datei im Catia V5R20 zu öffnen.Nun läuft der Import ca 2 Stunden.Fragen: 1.) Wie groß ist das Limit für den Import von Step-Datein? 2.) Wie lässt sich der Import von ultra-großen Dateien über die Voreinstellungen beschleunigen.Catia V5R19-Hotfix 5System: Intel i7-8750H 2.2GhZ-CPU (ThinkPad) 32GB Ram 64Bit-Win10Grafik: Quadro P1000 (20346 MB) PCI e x16 Gen3------------------N.K."... muss es funktionieren, oder ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Drafting : Catia freirt ein beim Schraffieren
NilsArmstrong am 07.03.2023 um 11:35 Uhr (1)
Mahlzeit,ich habe sehr häufig das Problem, das sich Catia (zwischenzeitlich R30 SP3 Hot Fix 9) bei dem Schraffieren aufhängt/ abstürzt).= Kann ich etwas unter den Tools/Optionen einstellen, damit das nicht, oder wenigstens seltener, passiert?Das Laden von Baugruppe und Zeichnung kann bis zu 20 Minuten dauern.Vielen Dank im VorausNils------------------N.K."... muss es funktionieren, oder darf es etwas von SIEMENS sein?"
|
| In das Form CATIA V5 Drafting wechseln |
|
CATIA V5 Drafting : Catia freirt ein beim Schraffieren
NilsArmstrong am 03.04.2023 um 09:26 Uhr (1)
Guten Morgen,danke Bernd, ich werde es gleich einmal aus probieren.Kommt alle gut in die 14. Woch.fGNils------------------N.K."... muss es funktionieren, oder darf es etwas von SIEMENS sein?"
|
| In das Form CATIA V5 Drafting wechseln |
 |
CATIA V5 Allgemein : Funktion Verzeichnis weitergeben ist nicht verfügbar
NilsArmstrong am 03.07.2023 um 11:09 Uhr (1)

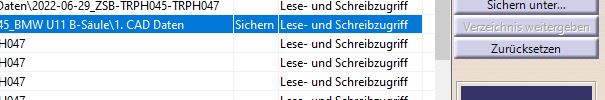

Mahlzeit,ich möchte eine Baugruppe in einem neuen Ordner abspeichern.Dazu habe ich den Kopf der Baugruppe in der "Sicherungsverwaltung in besagten neuen Ordner gespeichert.Normaler Weise speichere ich den Rest der Catia-Baugruppen mithilfe des Button "Verzeichnis weitergeben".Aktuell ist dieser bei mir aus gegraut.Ich habe in den Oprionen gestöbert, ob ich eine passende Funktion finde, um diesen wieder zu zuschalten.Kann aber nichts finden.Könnt Ihr an der Stelle weiter helfen?------------------N.K."... mu ...
|
| In das Form CATIA V5 Allgemein wechseln |
